276 6 Programmazione: Programmazione profili
6.8 Modifica di file DXF (opzione sof
tw
a
re
)

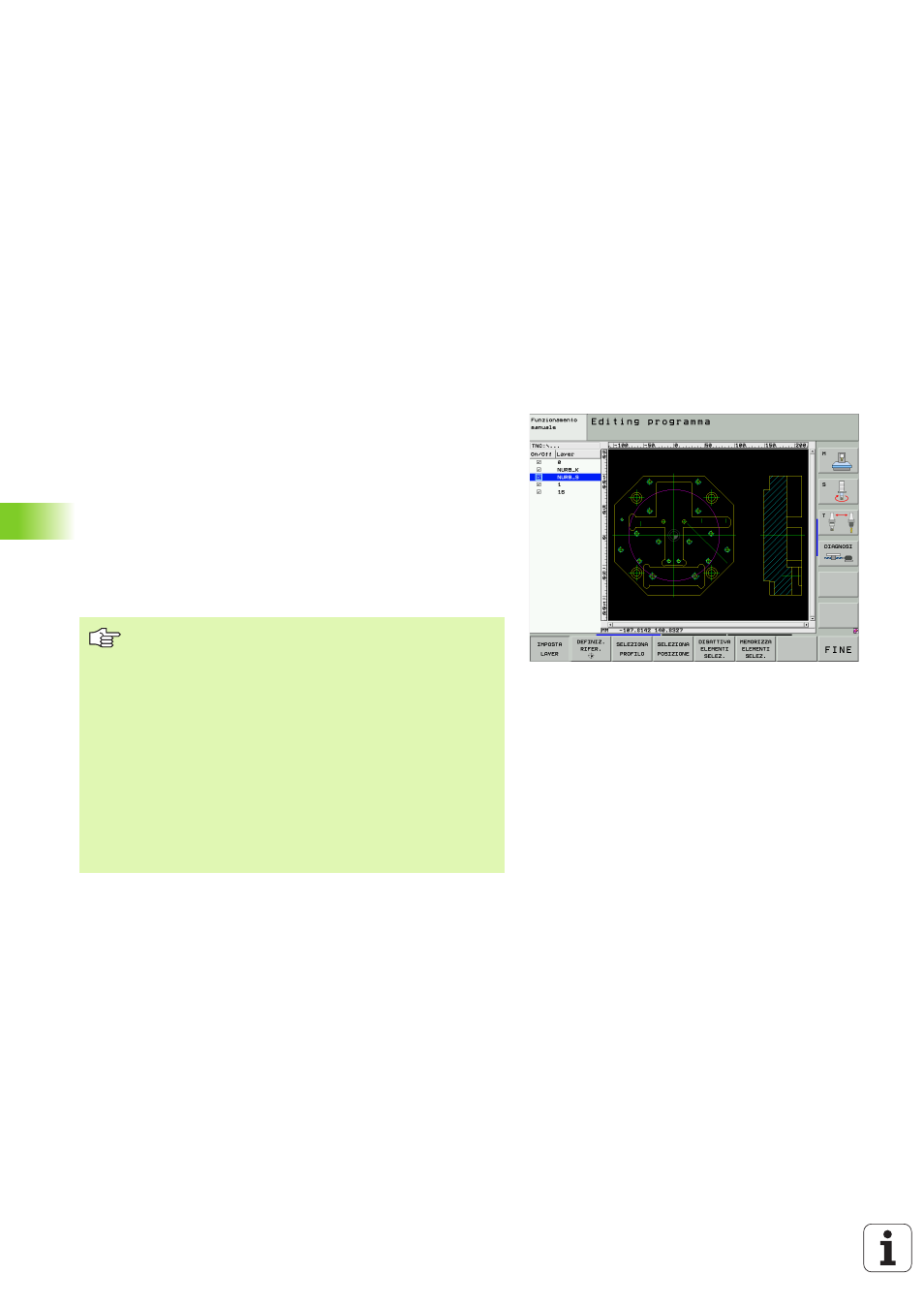

6.8 Modifica di file DXF (opzione
software)
Impiego
I file DXF generati su un sistema CAD possono essere aperti
direttamente sul TNC, per estrarre da essi profili o posizioni di
lavorazione e memorizzarli come programmi con dialogo in chiaro
oppure come file dati di punti. I programmi con dialogo in chiaro
ricavati dalla selezione di profili possono essere eseguiti anche su
controlli TNC più vecchi, poiché i programmi di profilo contengono solo
blocchi L e CC/CP.
Se si modificano file DXF nel modo operativo Memorizzazione/Editing
programma
, il TNC genera programmi di profilo con estensione di file .H
e file dati di punti con estensione .PNT. Se si modificano file DXF nel
modo operativo smarT.NC, il TNC genera programmi di profilo con
estensione di file .HC e file dati di punti con estensione .HP.
Il file DXF da elaborare deve essere memorizzato sul disco
fisso del TNC.
Prima dell'immissione nel TNC verificare che il nome del
file DXF non contenga spazi oppure caratteri speciali non
ammessi(vedere "Nomi dei file dati", pag. 110).
Il file DXF da aprire deve contenere almeno un layer.
Il TNC supporta il formato DXF più diffuso R12
(corrispondente a AC1009).
I seguenti elementi DXF sono selezionabili come profilo:
„ LINE (retta)
„ CIRCLE (cerchio completo)
„ ARC (cerchio parziale)
