HEIDENHAIN iTNC 530 283
6.8 Modifica di file DXF (opzione sof
tw
a
re
)
8 Salvare gli elementi di profilo selezionati in un
programma con dialogo in chiaro: Il TNC visualizza una
finestra in primo piano in cui si può inserire un nome
di file qualsiasi. Impostazione base: nome del file
DXF. Se il nome del file DXF contiene alterazioni o
spazi, il TNC sostituisce questi caratteri con un
sottolinea
8 Confermare l'inserimento: Il TNC salva il programma
di profilo nella directory in cui è memorizzato anche il
file DXF
8 Se si desidera scegliere altri profili: premere il softkey
DISATTIVA ELEMENTI SELEZIONATI e selezionare il
successivo profilo come descritto in precedenza

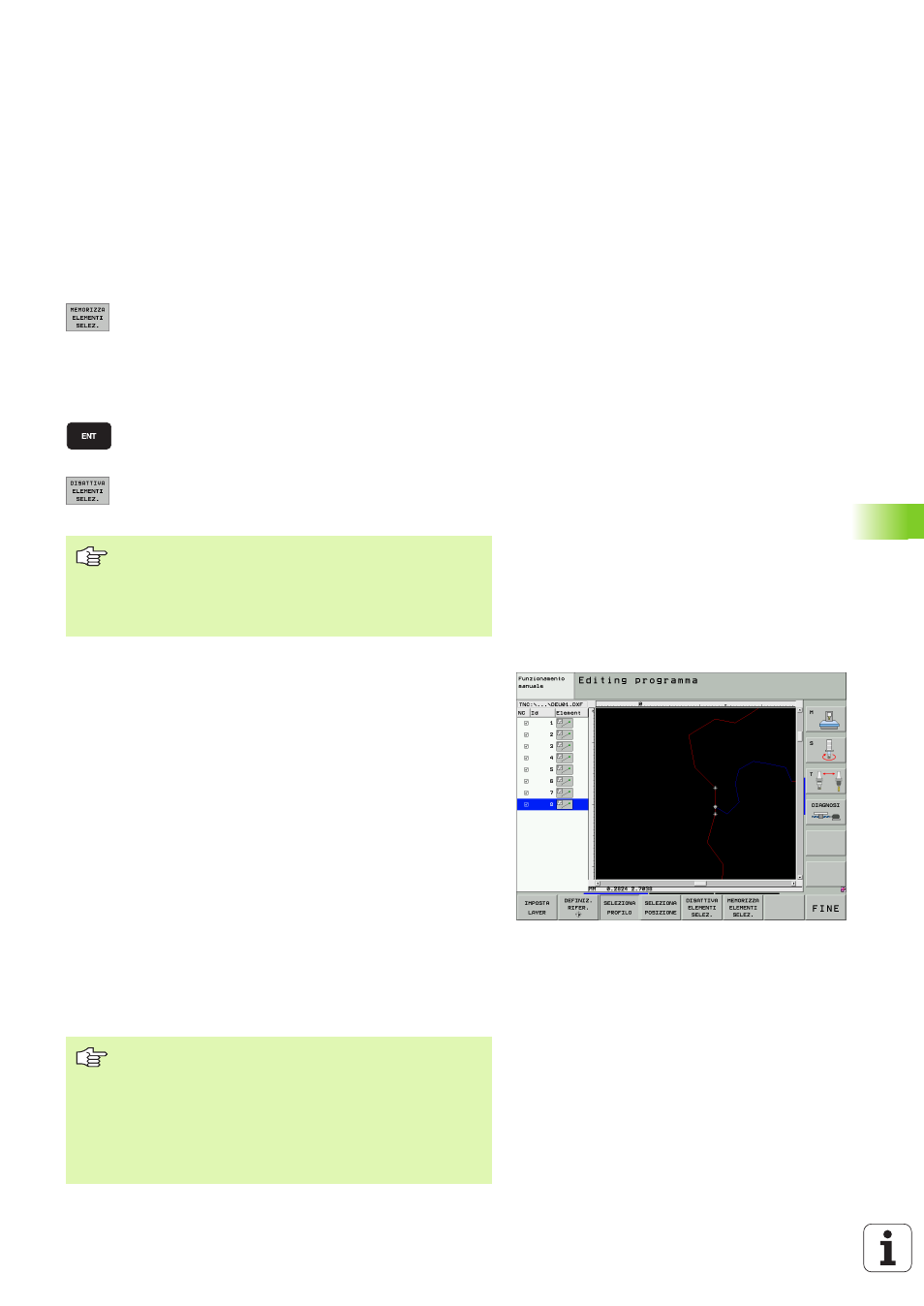

Dividere, prolungare, accorciare elementi di profilo
Se gli elementi di profilo da selezionare sono raccordati nel disegno, il
corrispondente elemento di profilo deve essere prima diviso. Questa
funzione è automaticamente disponibile nel modo di selezione di un
profilo.
Procedere come segue:
8 L’elemento di profilo raccordato è selezionato, quindi marcato in
colore blu
8 Cliccare sull’elemento di profilo da dividere: Il TNC indica il punto
d'intersezione con un asterisco con cerchio e i punti finali
selezionabili con un asterisco semplice
8 Tenendo premuto il tasto CTRL cliccare sul punto d'intersezione: Il
TNC divide l’elemento di profilo sul punto d'intersezione e maschera
di nuovo i punti. Eventualmente il TNC prolunga o accorcia
l’elemento di profilo raccordato fino al punto d'intersezione tra i due
elementi
8 Cliccare di nuovo l’elemento di profilo diviso: Il TNC visualizza di
nuovo il punto d’intersezione e i punti finali
8 Cliccare il punto finale desiderato: Il TNC marca in colore blu
l’elemento ora diviso
8 Scegliere l’elemento di profilo successivo
Il TNC inserisce nel programma di profilo la definizione del
pezzo grezzo (BLK FORM).
Il TNC memorizza solo gli elementi effettivamente
selezionati (elementi contrassegnati in colore blu), quindi
provvisti di un gancetto nella finestra a sinistra.
Se l’elemento di profilo da prolungare/accorciare è una
retta, il TNC prolunga/accorcia l’elemento di profilo in
modo lineare. Se l’elemento di profilo da prolungare/
accorciare è un arco di cerchio, il TNC prolunga/accorcia
l’arco di cerchio in modo circolare.
Per utilizzare queste funzioni, devono essere già
selezionati almeno due elementi di profilo, in modo che la
direzione sia univocamente definita.
