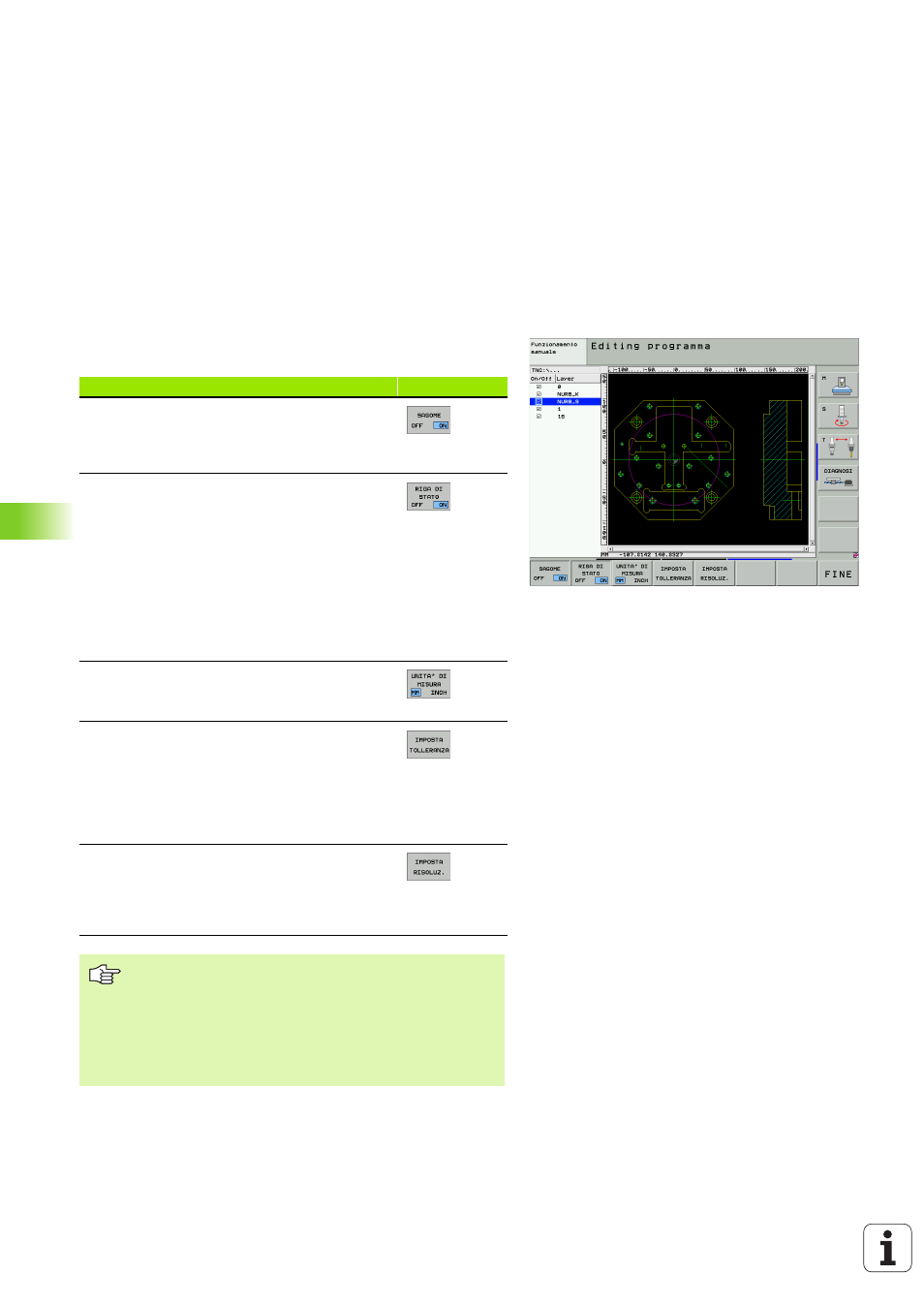

278 6 Programmazione: Programmazione profili
6.8 Modifica di file DXF (opzione sof
tw
a
re
)
Impostazioni base
Sul terzo livello softkey sono disponibili diverse possibilità di
impostazione:
Impostazione Softkey
Visualizza/non visualizza righe: Il TNC visualizza le
righe sul margine sinistro e superiore del
disegno. I valori indicati sulla riga sono riferiti
all'origine del disegno.
Visualizza/non visualizza riga di stato: Il TNC
visualizza la riga di stato sul margine inferiore del
disegno. Nella riga di stato sono disponibili le
seguenti informazioni:
„ Unità di misura attiva (MM o INCH)
„
Coordinate X e Y della posizione corrente del
mouse
„
Nel modo SELEZIONE PROFILO il TNC indica
se il profilo selezionato è aperto (open contour)
o chiuso (closed contour)
Unità di misura MM/INCH: Impostare l'unità di
misura del file DXF. Il TNC emette in questa unità
di misura anche il programma di profilo
Impostare la tolleranza. La tolleranza definisce la
misura in cui gli elementi di profilo adiacenti
possono distare tra loro. Attraverso la tolleranza
si possono compensare le imprecisioni compiute
durante la preparazione del disegno.
L’impostazione base dipende dall’estensione del
file DXF completo
Impostare la risoluzione. La risoluzione definisce
il numero di cifre decimali con cui il TNC deve
generare il programma di profilo. Impostazione
base: 4 cifre decimali (corrisponde alla risoluzione
0.1 µm con l’unità di misura MM attiva)
Tenere presente che deve essere impostata l'unità di
misura corretta, poiché il file DXF non contiene alcuna
informazione in merito.
Se si desidera generare programmi per controlli TNC
meno recenti, si deve impostare la risoluzione a 3 cifre
decimali. Inoltre si devono rimuovere i commenti emessi
dal converter DXF insieme al programma di profilo.
