94

3 Cicli di tastatura per il controllo automatico dei pezzi

3.2 Impostazione aut

o

matica delle or

igini

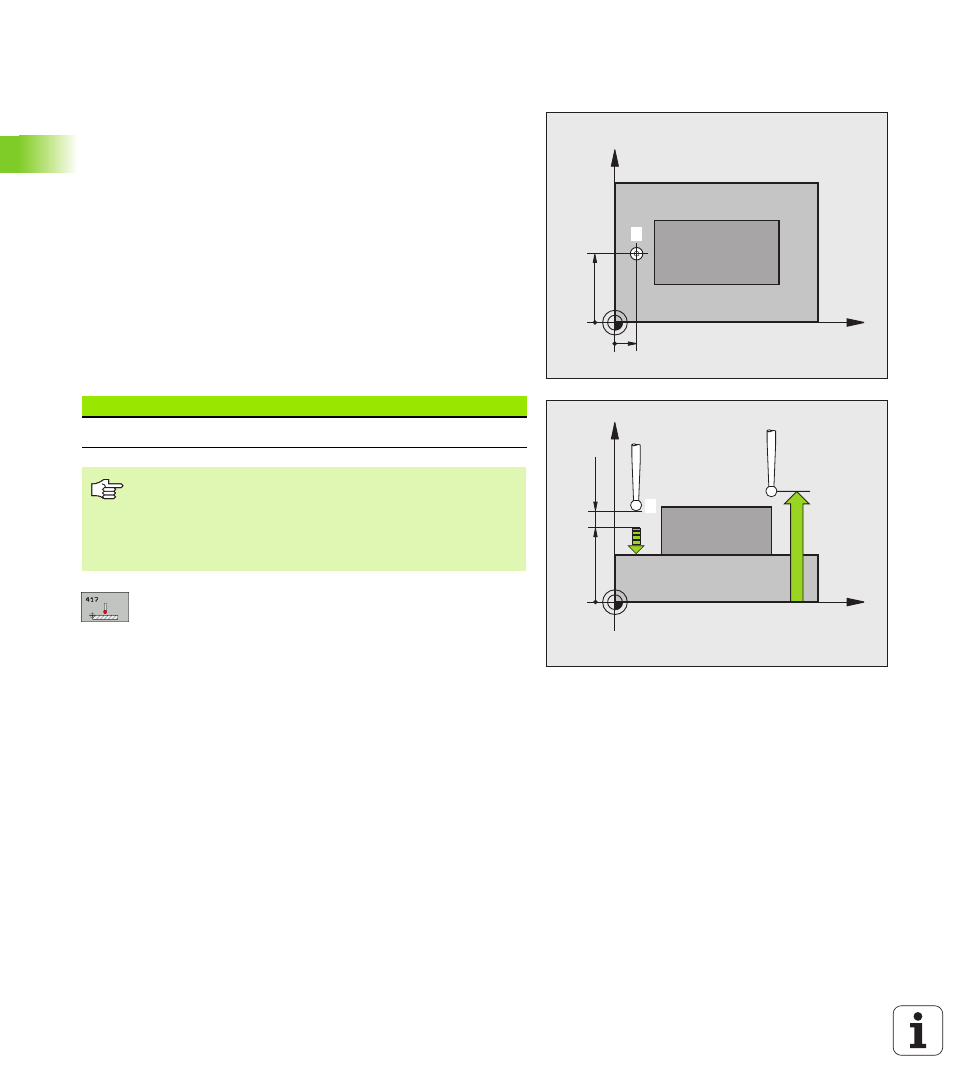

ORIGINE ASSE DEL TASTATORE (ciclo di
tastatura 417, DIN/ISO: G417)

Il ciclo di tastatura 417 misura una coordinata qualsiasi nell'asse del
tastatore e imposta questa coordinata quale origine. In alternativa il
TNC può inserire questa coordinata in una tabella origini o in una
tabella Preset.

1

Il TNC posiziona il tastatore in rapido (valore da colonna FMAX) e
con la logica di posizionamento (vedere "Esecuzione dei cicli di
tastatura" pag. 21) sul pun
to da tastare programmato

1

.

Contemporaneamente il TNC sposta il tastatore della distanza di
sicurezza in direzione dell'asse positivo del tastatore

2

In seguito il tastatore si sposta sul suo asse sulla coordinata
programmata del punto da tastare

1

e rileva con un'unica tastatura

la posizione reale

3

Alla fine il TNC riposiziona il tastatore all'altezza di sicurezza ed
elabora l'origine determinata in funzione dei parametri ciclo Q303
e Q305 (vedere "Memorizzazione dell'origine calcolata" pag. 64) e
salva i valori reali nei parametri Q presentato di seguito

1° PUNTO MIS. 1º ASSE

Q263 (in valore assoluto):

coordinata del primo punto da tastare nell'asse
principale del piano di lavoro

1° PUNTO MIS. 2º ASSE

Q264 (in valore assoluto):

coordinata del primo punto da tastare nell'asse
secondario del piano di lavoro

1º PUNTO MIS. 3º ASSE

Q294 (in valore assoluto):

coordinata del primo punto da tastare nell'asse del
tastatore

DISTANZA DI SICUREZZA

Q320 (in valore incrementale):

distanza addizionale tra il punto di misura e la sfera del
tastatore. Q320 attivo in aggiunta alla colonna
SET_UP

ALTEZZA DI SICUREZZA

Q260 (in valore assoluto):

coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio)

X

Y

Q264

Q263

1

X

Z

Q260

Q294

MP61

40

+

Q320

1

Numero del parametro Significato

Q160

Valore reale punto misurato

Prima della programmazione

Prima della definizione del ciclo, deve essere
programmata una chiamata utensile per la definizione
dell'asse del tastatore. Quindi il TNC imposta l'origine su
questo asse.
