HEIDENHAIN TNC 320

29

2.2 Calibr

a

zione del sist

ema di tastat

ur

a aut

o

matico

2.2 Calibrazione del sistema di

tastatura automatico

Introduzione

Il sistema di tastatura deve essere calibrato in caso di

„

messa in servizio

„

rottura del tastatore

„

sostituzione del tastatore

„

modifica dell'avanzamento di tastatura

„

irregolarità, ad es., a seguito di un riscaldamento della macchina

„

cambio dell'asse del tastatore

Nella calibrazione il TNC rileva la lunghezza "efficace" del tastatore e il
raggio "efficace" della sfera di tastatura. Per la calibrazione del sistema
di tastatura 3D fissare sulla tavola della macchina un anello di
regolazione con spessore e raggio interno noti.

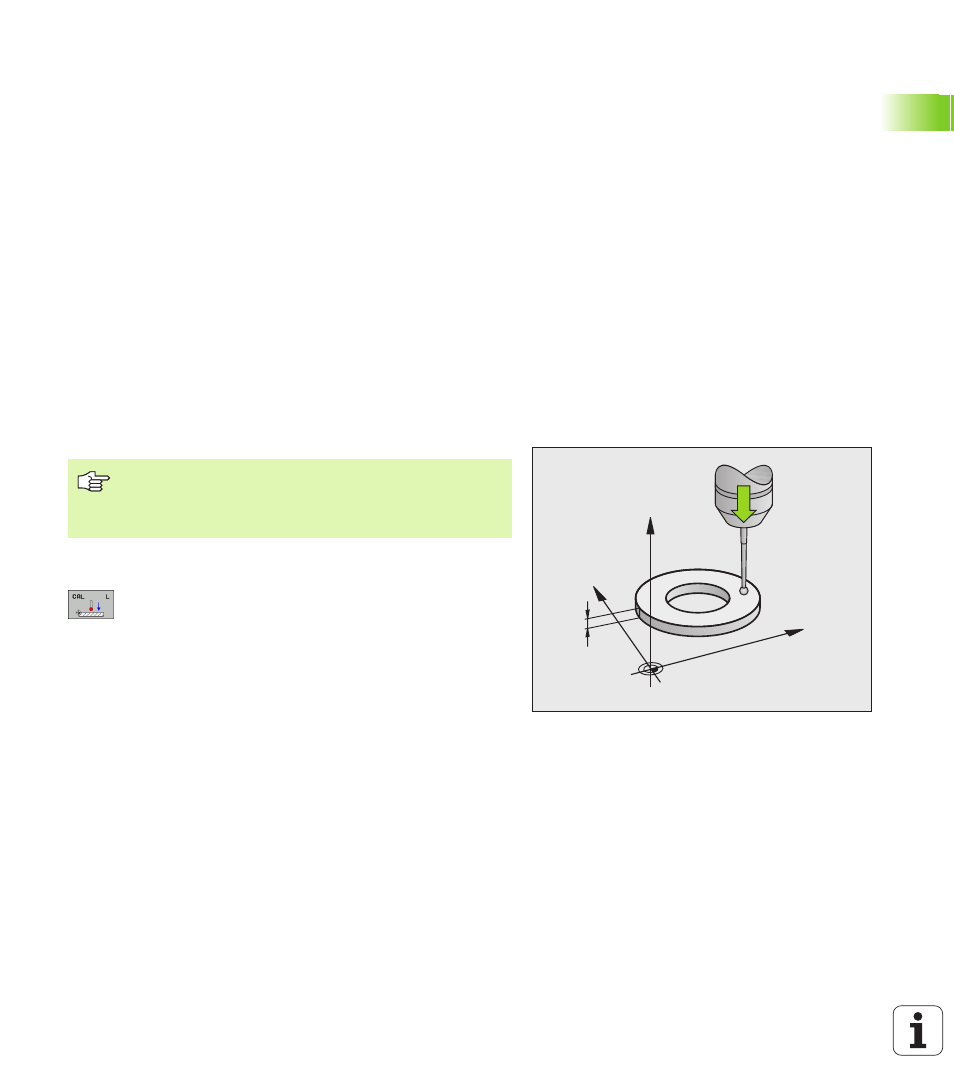

Calibrazione della lunghezza efficace

Impostare l'origine nell'asse del mandrino in modo da avere per la
tavola della macchina: Z=0.

Selezione della funzione di calibrazione per la

lunghezza del tastatore: premere il softkey TOUCH
PROBE e CAL L. Il TNC visualizza una finestra menu
con 4 campi di introduzione

Impostare l'ASSE UTENSILE (tasto di

movimentazione asse)

ORIGINE:

introdurre lo spessore dell'anello di

regolazione

I campi RAGGIO SFERA EFFICACE e LUNGHEZZA EFFICACE

non devono essere compilati

Accostare il tastatore alla superficie dell'anello di

regolazione

Se necessario modificare la direzione di spostamento:

effettuare la selezione mediante softkey o i tasti
cursore

Tastatura della superficie: premere il tasto esterno di

START

5

Y

X

Z

La lunghezza efficace del tastatore si riferisce sempre
all'origine dell'utensile. Di regola il costruttore della
macchina colloca l'origine dell'utensile sul naso del
mandrino.
