138

3 Cicli di tastatura per il controllo automatico dei pezzi

3.3 Misur

a

zio

n

e aut

o

mat

ica dei pezzi

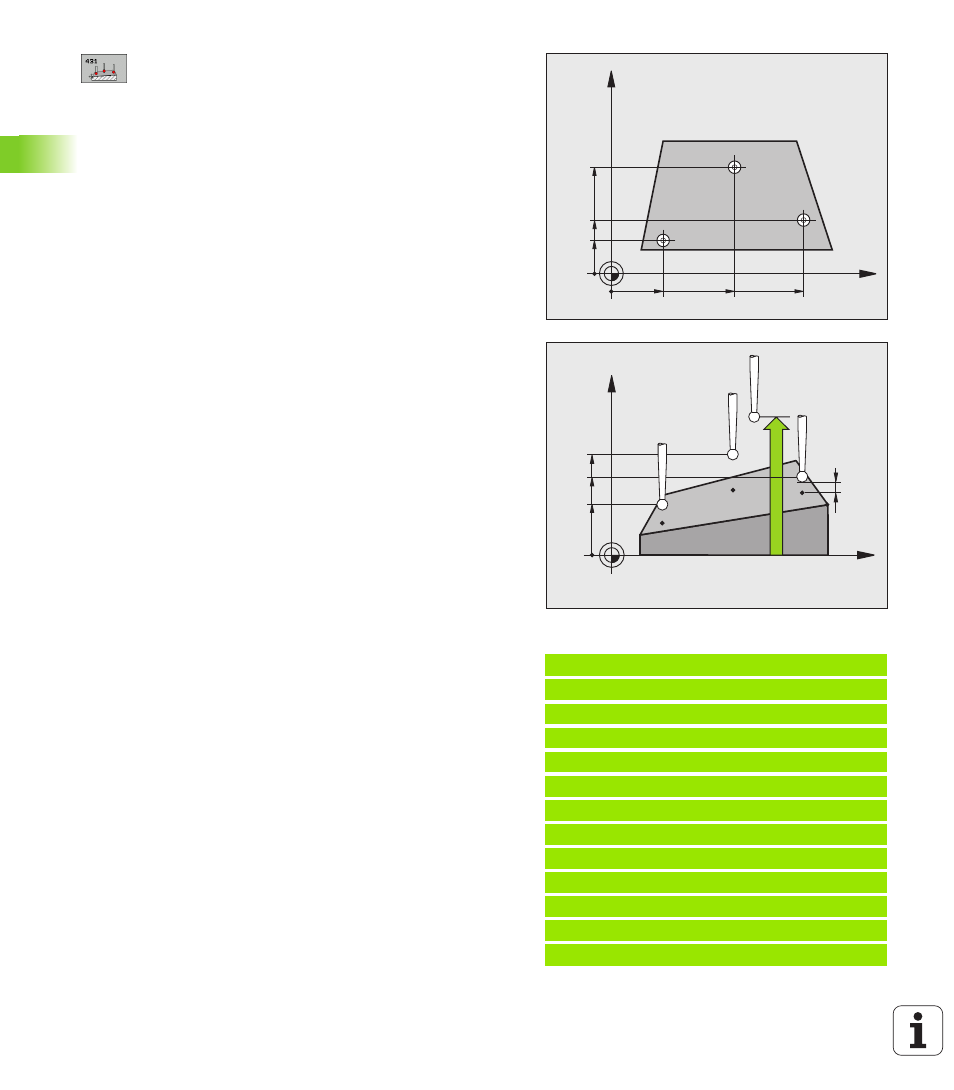

1° PUNTO MIS. 1º ASSE

Q263 (in valore assoluto):

coordinata del primo punto da tastare nell'asse
principale del piano di lavoro

1° PUNTO MIS. 2º ASSE

Q264 (in valore assoluto):

coordinata del primo punto da tastare nell'asse
secondario del piano di lavoro

1º PUNTO MIS. 3º ASSE

Q294 (in valore assoluto):

coordinata del primo punto da tastare nell'asse del
tastatore

2° PUNTO MIS. 1º ASSE

Q265 (in valore assoluto):

coordinata del secondo punto da tastare nell'asse
principale del piano di lavoro

2° PUNTO MIS. 2º ASSE

Q266 (in valore assoluto):

coordinata del secondo punto da tastare nell'asse
secondario del piano di lavoro

2º PUNTO MIS. 3º ASSE

Q295 (in valore assoluto):

coordinata del secondo punto da tastare nell'asse del
tastatore

3° PUNTO MIS. 1º ASSE

Q296 (in valore assoluto):

coordinata del terzo punto da tastare nell'asse
principale del piano di lavoro

3° PUNTO MIS. 2º ASSE

Q297 (in valore assoluto):

coordinata del terzo punto da tastare nell'asse
secondario del piano di lavoro

3º PUNTO MIS. 3º ASSE

Q298 (in valore assoluto):

coordinata del terzo punto da tastare nell'asse del
tastatore

DISTANZA DI SICUREZZA

Q320 (in valore incrementale):

distanza addizionale tra il punto di misura e la sfera del
tastatore. Q320 attivo in aggiunta alla colonna
SET_UP

ALTEZZA DI SICUREZZA

Q260 (in valore assoluto):

coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio)

PROTOCOLLO DI MIS.

Q281: definire se il TNC deve

generare un protocollo di misura:
0: non generare un protocollo di misura
1: generare un protocollo di misura: il TNC memorizza
il file di protocollo TCHPR431.TXT di default nella
directory TNC:\
2: interruzione dell'esecuzione del programma e
visualizzazione del protocollo di misura sullo schermo
del TNC. Proseguire il programma con Start NC

Esempio: blocchi NC

5 TCH PROBE 431 MIS. PIANO

Q263=+20

;1° PUNTO 1° ASSE

Q264=+20

;1° PUNTO 2° ASSE

Q294=-10

;1° PUNTO 3° ASSE

Q265=+50

;2° PUNTO 1° ASSE

Q266=+80

;2° PUNTO 2° ASSE

Q295=+0

;2° PUNTO 3° ASSE

Q296=+90

;3° PUNTO 1° ASSE

Q297=+35

;3° PUNTO 2° ASSE

Q298=+12

;3° PUNTO 3° ASSE

Q320=0

;DISTANZA SICUREZZA

Q260=+5

;ALTEZZA DI SICUREZZA

Q281=1

;PROTOCOLLO DI MIS.

X

Y

Q297

Q263

Q264

Q266

Q296

Q265

X

Z

Q295
Q298

Q294

Q260

MP6140

+

Q320
