50

3 Cicli di tastatura per il controllo automatico dei pezzi

3.1 Rilev

a

ment

o aut

o

matico di posizioni oblique del pezz

o

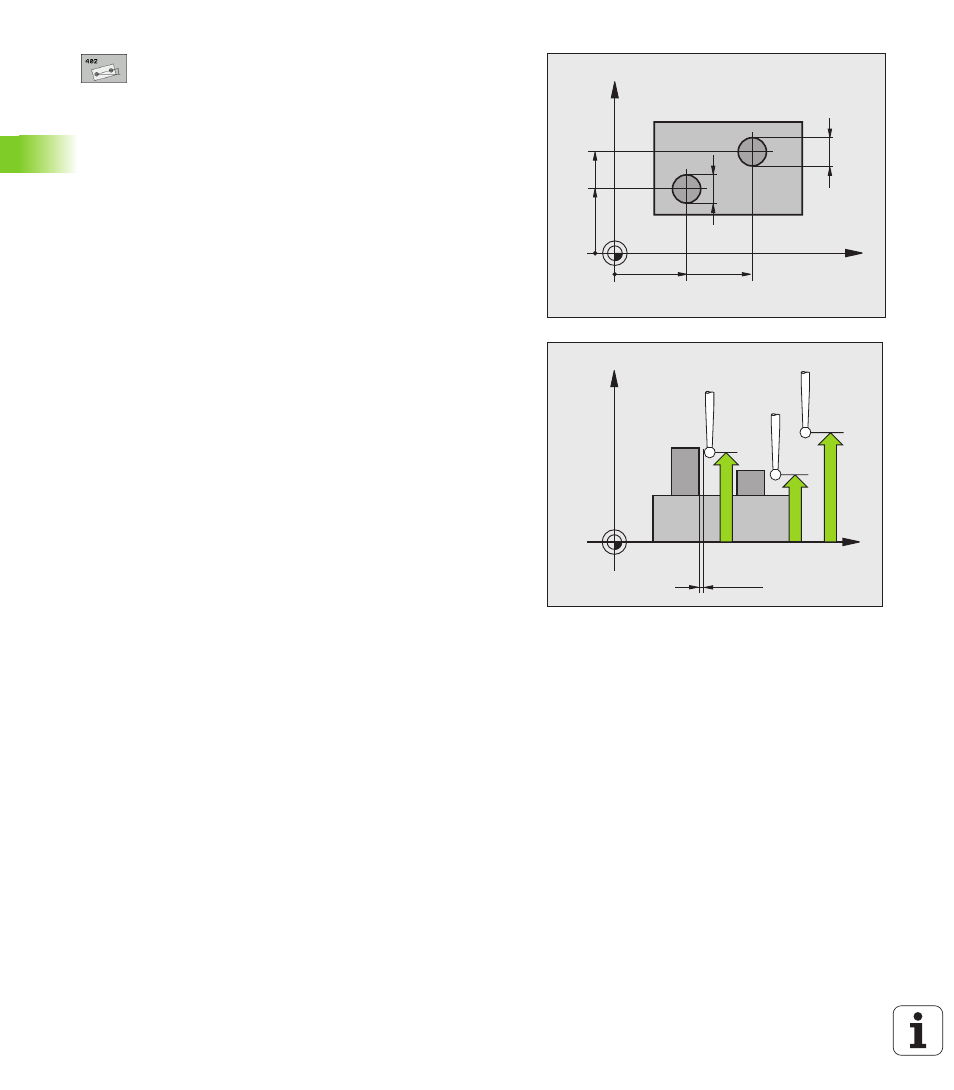

1ª ISOLA: CENTRO 1º ASSE

(in valore assoluto): centro

della prima isola nell'asse principale del piano di
lavoro

1ª ISOLA: CENTRO 2º ASSE

Q269 (in valore assoluto):

centro della prima isola nell'asse secondario del piano
di lavoro

DIAMETRO 1ª ISOLA

Q313: diametro approssimativo

della 1ª isola. Introdurre un valore approssimato per
eccesso

ALTEZZA MISURA 1ª ISOLA NELL'ASSE TASTATORE

Q261

(in valore assoluto): coordinata del centro della sfera
(= punto di contatto) nell'asse del tastatore, sul quale
deve essere effettuata la misurazione della 1ª isola

2ª ISOLA: CENTRO 1º ASSE

Q270 (in valore assoluto):

centro della seconda isola nell'asse principale del
piano di lavoro

2ª ISOLA: CENTRO 2º ASSE

Q271 (in valore assoluto):

centro della seconda isola nell'asse secondario del
piano di lavoro

DIAMETRO 2ª ISOLA

Q314: diametro approssimativo

della 2ª isola. Introdurre un valore approssimato per
eccesso

ALTEZZA MISURA 2ª ISOLA NELL'ASSE TASTATORE

Q315

(in valore assoluto): coordinata del centro della sfera
(= punto di contatto) nell'asse del tastatore, sul quale
deve essere effettuata la misurazione della 2ª isola

DISTANZA DI SICUREZZA

Q320 (in valore incrementale):

distanza addizionale tra il punto di misura e la sfera del
tastatore. Q320 attivo in aggiunta alla colonna
SET_UP

ALTEZZA DI SICUREZZA

Q260 (in valore assoluto):

coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio)

X

Y

Q271

Q269

Q268

Q270

Q313

Q314

X

Z

Q261

Q260

Q315

MP6140

+

Q320
