MISURAZIONE INTERNA LARGHEZZA (ciclo di
tastatura 425, DIN/ISO: G425)
Il ciclo di tastatura 425 rileva la posizione e la larghezza di scanalature
(tasche). Definendo nel ciclo valori di tolleranza, il TNC effettua un
confronto tra i valori nominali e reali e memorizza gli scostamenti in
parametri di sistema.

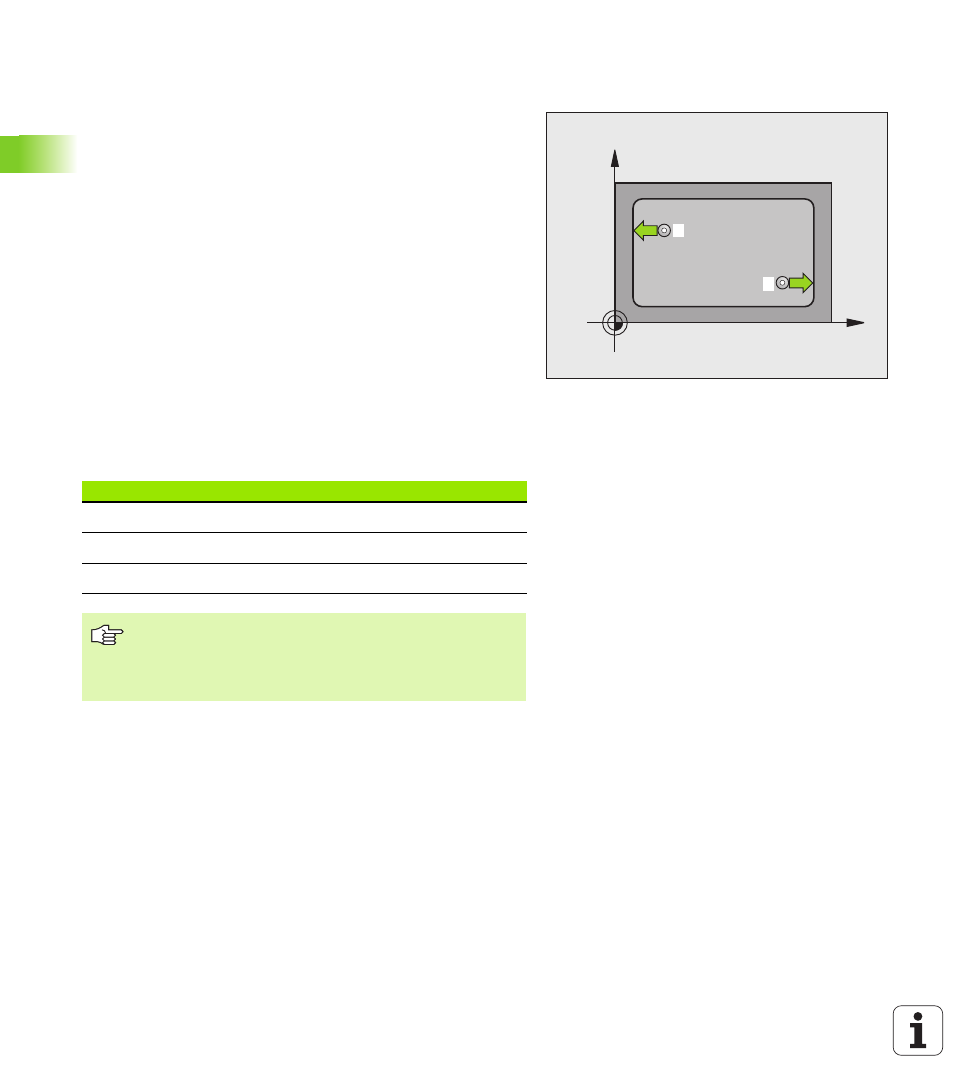

1 Il TNC posiziona il tastatore in rapido (valore da colonna FMAX) e
con la logica di posizionamento (vedere "Esecuzione dei cicli di
tastatura" pag. 21) sul punto da tastare
1 . Il TNC calcola i punti da
tastare sulla base dei valori programmati nel ciclo e della distanza
di sicurezza definita nella colonna SET_UP della tabella del sistema
di tastatura
2 Successivamente il tastatore si porta all'altezza di misura
programmata ed effettua la prima tastatura con l'avanzamento di
tastatura (colonna F), la prima tastatura è eseguita sempre in
direzione positiva dell'asse programmato
3 Definendo uno spostamento per la seconda misurazione, il TNC
sposta il tastatore parassialmente al successivo punto da tastare
2
e vi esegue la seconda tastatura. Non definendo alcun
spostamento, il TNC misura la larghezza direttamente nella
direzione opposta
4 Quindi il TNC riposiziona il tastatore all'altezza di sicurezza e
memorizza i valori reali e gli scostamenti nei seguenti parametri Q:
X
Y
1
2
Numero del parametro Significato
Q156 Valore reale lunghezza misurata
Q157 Valore reale posizione asse centrale
Q166 Offset lunghezza misurata
Prima della programmazione
Prima della definizione del ciclo, deve essere
programmata una chiamata utensile per la definizione
dell'asse del tastatore.
