152 4 Cicli di tastatura per la misurazione automatica di utensili
4.2 Cicli disponibili
4.2 Cicli disponibili
Panoramica
I cicli per la misurazione dell'utensile vengono programmati nel modo
operativo PROGRAMMAZIONE con il tasto TOUCH PROBE. Sono
disponibili i seguenti cicli:
Differenze tra i cicli da 31 a 33 e da 481 a 483
Le funzioni e la chiamata di ciclo sono completamente identiche. Tra i
cicli da 31 a 33 e da 481 a 483 esistono solo le due seguenti differenze:
„ I cicli da 481 a 483 sono disponibili con le funzioni da G481 a G483
anche in DIN/ISO
„ In luogo di un parametro di libera scelta per lo stato della
misurazione i nuovi cicli utilizzano il parametro fisso Q199

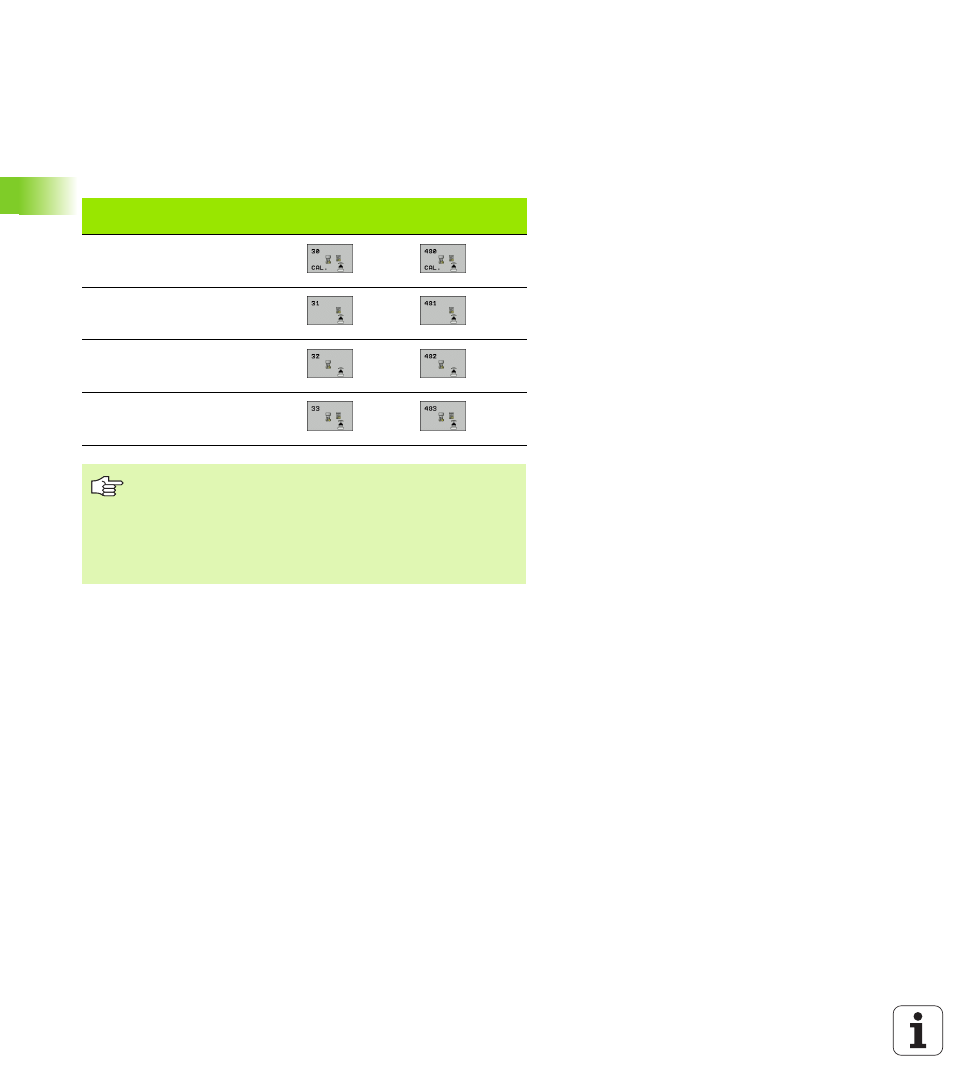

Ciclo
Vecchio
formato Nuovo
formato
Calibrazione TT
Misurazione lunghezza
utensile
Misurazione raggio utensile
Misurazione lunghezza e
raggio utensile
I cicli per la misurazione possono essere attivati solo con
tabella utensili TOOL.T attiva.
Prima di lavorare con i cicli di misurazione, occorre inserire
nella memoria centrale tutti i dati necessari per la
misurazione e chiamare l'utensile da misurare con
l'istruzione TOOL CALL.
