HEIDENHAIN TNC 320 121
3.3 Misur
a
zio
n
e aut
o
mat
ica dei pezzi

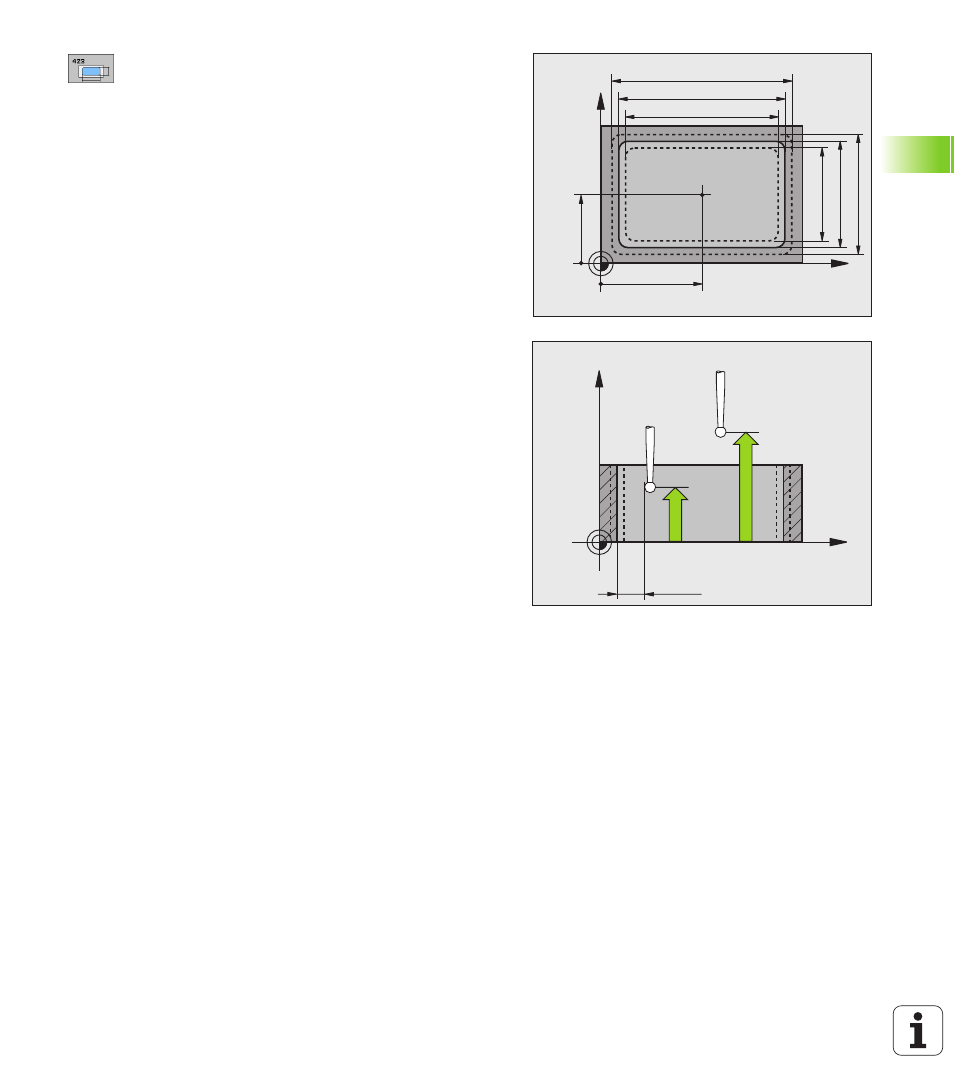

 CENTRO 1º ASSE Q273 (in valore assoluto): centro della
tasca nell'asse principale nel piano di lavoro
 CENTRO 2º ASSE Q274 (in valore assoluto): centro della
tasca nell'asse secondario nel piano di lavoro
 LUNGHEZZA 1º LATO Q282: lunghezza della tasca
parallela all'asse principale del piano di lavoro
 LUNGHEZZA 2º LATO Q283: lunghezza della tasca
parallela all'asse secondario del piano di lavoro
 ALTEZZA DI MISURA SU ASSE TASTATORE Q261 (in valore
assoluto): coordinata del centro della sfera (= punto di
contatto) nell'asse del tastatore, sul quale deve
essere effettuata la misurazione
 DISTANZA DI SICUREZZA Q320 (in valore incrementale):
distanza addizionale tra il punto di misura e la sfera del
tastatore. Q320 attivo in aggiunta alla colonna
SET_UP
 ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio)
 SPOSTARSI A ALT. SICUR. Q301: determinare in che
modo il tastatore deve spostarsi tra i punti di misura:
0: spostamento tra i punti da misurare all'altezza di
misura
1: spostamento tra i punti da misurare all'altezza di
sicurezza
 LIM. MAX LATO PRIM. Q284: lunghezza massima
ammessa per la tasca
 LIM. MIN LATO PRIM. Q285: lunghezza minima
ammessa per la tasca
 LIM. MAX LATO SECON. Q286: lunghezza massima
ammessa per la tasca
 LIM. MIN LATO SECON. Q287: larghezza minima
ammessa per la tasca
 TOLLERANZA CENTRO 1º ASSE Q279: scostamento di
posizione ammesso nell'asse principale del piano di
lavoro
 TOLLERANZA CENTRO 2º ASSE Q280: scostamento di
posizione ammesso nell'asse secondario del piano di
lavoro
X
Y
Q287
Q285
Q274 ±Q280
Q273 ±Q279
Q283 Q286
Q282
Q284
X
Z
Q261
Q260
MP6140
+
Q320
