HEIDENHAIN TNC 320

123

3.3 Misur

a

zio

n

e aut

o

mat

ica dei pezzi

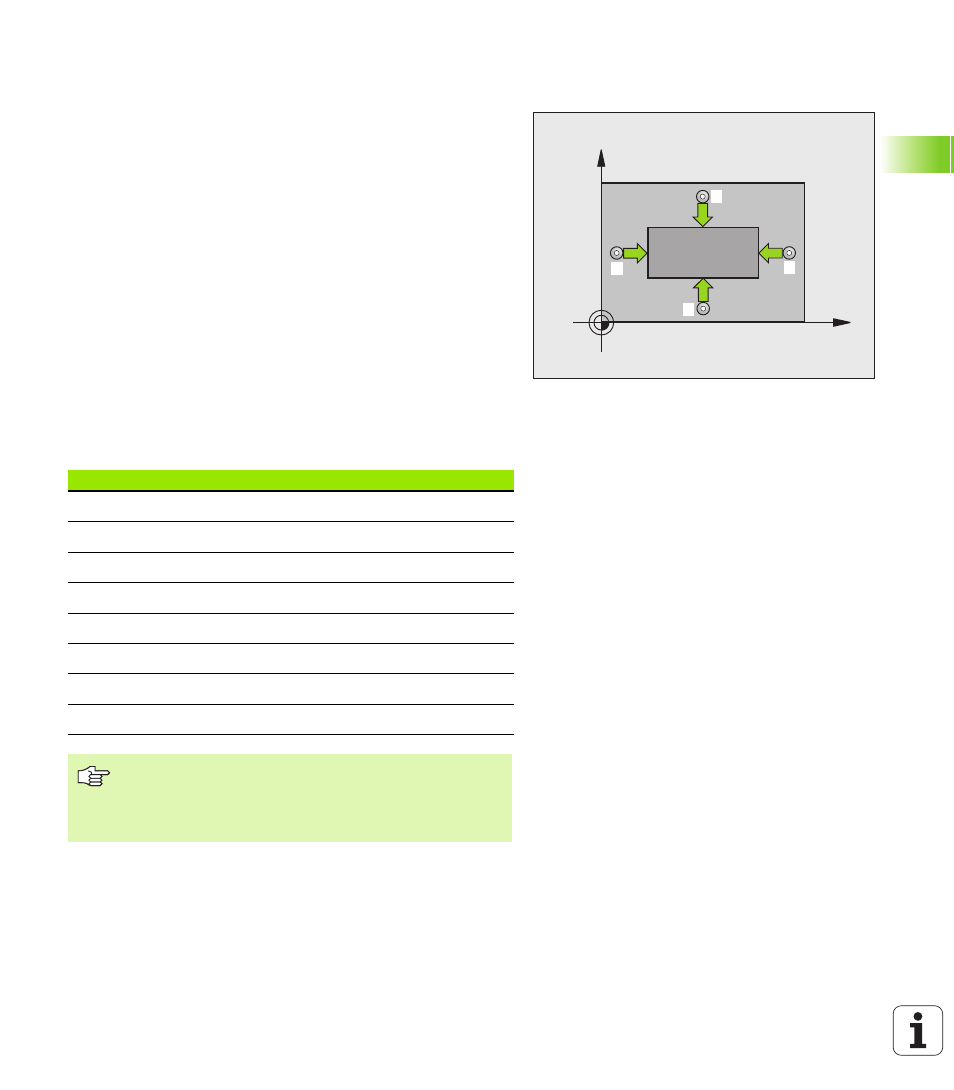

MISURAZIONE ESTERNA RETTANGOLO (ciclo di
tastatura 424, DIN/ISO: G424)

Il ciclo di tastatura 424 rileva il centro, la lunghezza e la larghezza di
isole rettangolari. Definendo nel ciclo valori di tolleranza, il TNC
effettua un confronto tra i valori nominali e reali e memorizza gli
scostamenti in parametri di sistema.

1

Il TNC posiziona il tastatore in rapido (valore da colonna FMAX) e
con la logica di posizionamento (vedere "Esecuzione dei cicli di
tastatura" pag. 21) sul pu
nto da tastare

1

. Il TNC calcola i punti da

tastare sulla base dei valori programmati nel ciclo e della distanza
di sicurezza definita nella colonna SET_UP della tabella del sistema
di tastatura

2

Successivamente il tastatore si porta all'altezza di misura
programmata ed effettua la prima tastatura con l'avanzamento di
tastatura (colonna F)

3

Quindi il tastatore si porta sul successivo punto da tastare

2

su una

traiettoria parassiale all'altezza di misura o su una traiettoria lineare
all'altezza di sicurezza ed esegue la seconda tastatura

4

Il TNC posiziona il tastatore sul punto

3

e quindi sul punto da

tastare

4

eseguendo rispettivamente la terza e la quarta tastatura

5

Quindi il TNC riposiziona il tastatore all'altezza di sicurezza e
memorizza i valori reali e gli scostamenti nei seguenti parametri Q:

X

Y

1

2

3

4

Numero del parametro Significato

Q151 Valore

reale

centro asse principale

Q152

Valore reale centro asse secondario

Q154

Valore reale lunghezza lato asse princ.

Q155

Valore reale lunghezza lato asse sec.

Q161

Offset centro asse principale

Q162

Offset centro asse secondario

Q164

Offset lunghezza lato asse princ.

Q165

Offset lunghezza lato asse sec.

Prima della programmazione

Prima della definizione del ciclo, deve essere
programmata una chiamata utensile per la definizione
dell'asse del tastatore.
