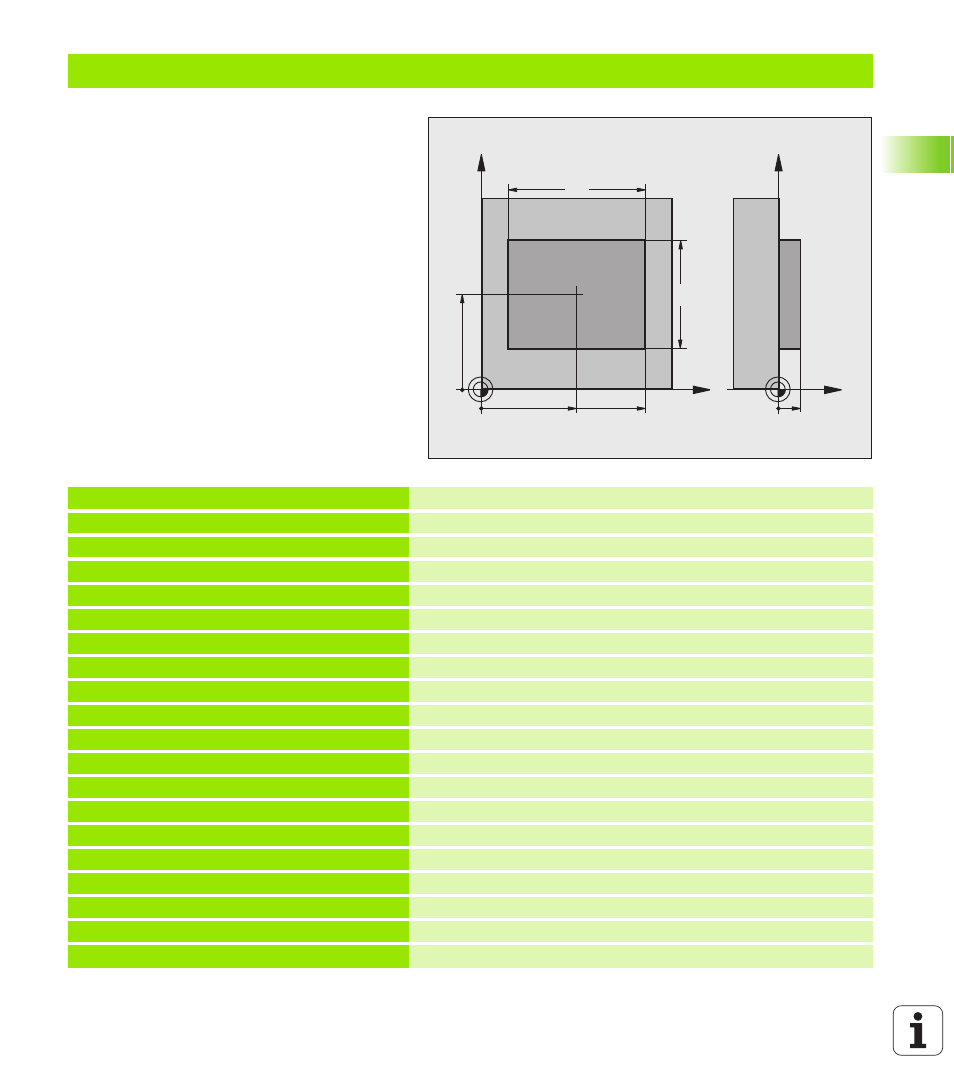

Esempio: misurazione e finitura di isole rettangolari
Esecuzione del programma
- Sgrossatura di isole rettangolari con 0,5 di
sovrametallo
- Misurazione di isole rettangolari
- Finitura di isole rettangolari tenendo conto dei
valori misurati
0 BEGIN PGM BEAMS MM
1 TOOL CALL 0 Z Chiamata utensile per lavorazione preliminare
2 L Z+100 R0 FMAX Disimpegno utensile
3 FN 0: Q1 = +81 Lunghezza tasca in X (quota di sgrossatura)
4 FN 0: Q2 = +61 Lunghezza tasca in Y (quota di sgrossatura)
5 CALL LBL 1 Chiamata di sottoprogramma di lavorazione
6 L Z+100 R0 FMAX Disimpegno dell'utensile, cambio dell'utensile
7 TOOL CALL 99 Z Chiamata del tastatore
8 TCH PROBE 424 MISURA RETTANG. ESTERNO Misurazione del rettangolo fresato
Q273=+50 ;CENTRO 1º ASSE
Q274=+50 ;CENTRO 2º ASSE
Q282=80 ;LUNGHEZZA 1º LATO Lunghezza nominale in X (quota definitiva)
Q283=60 ;LUNGHEZZA 2º LATO Lunghezza nominale in Y (quota definitiva)
Q261=-5 ;ALTEZZA MISURATA
Q320=0 ;DISTANZA SICUREZZA
Q260=+30 ;ALTEZZA DI SICUREZZA
Q301=0 ;SPOSTARSI AD ALT. SICUR.
Q284=0 ;LIMITE MASSIMO 1º LATO Valore non necessario per il controllo della tolleranza
Q285=0 ;LIMITE MINIMO 1º LATO
Q286=0 ;LIMITE MASSIMO 2º LATO
X
Y
50
50
80
Z
Y
10
60
