72 3 Cicli di tastatura per il controllo automatico dei pezzi
3.2 Impostazione aut
o
matica delle or
igini

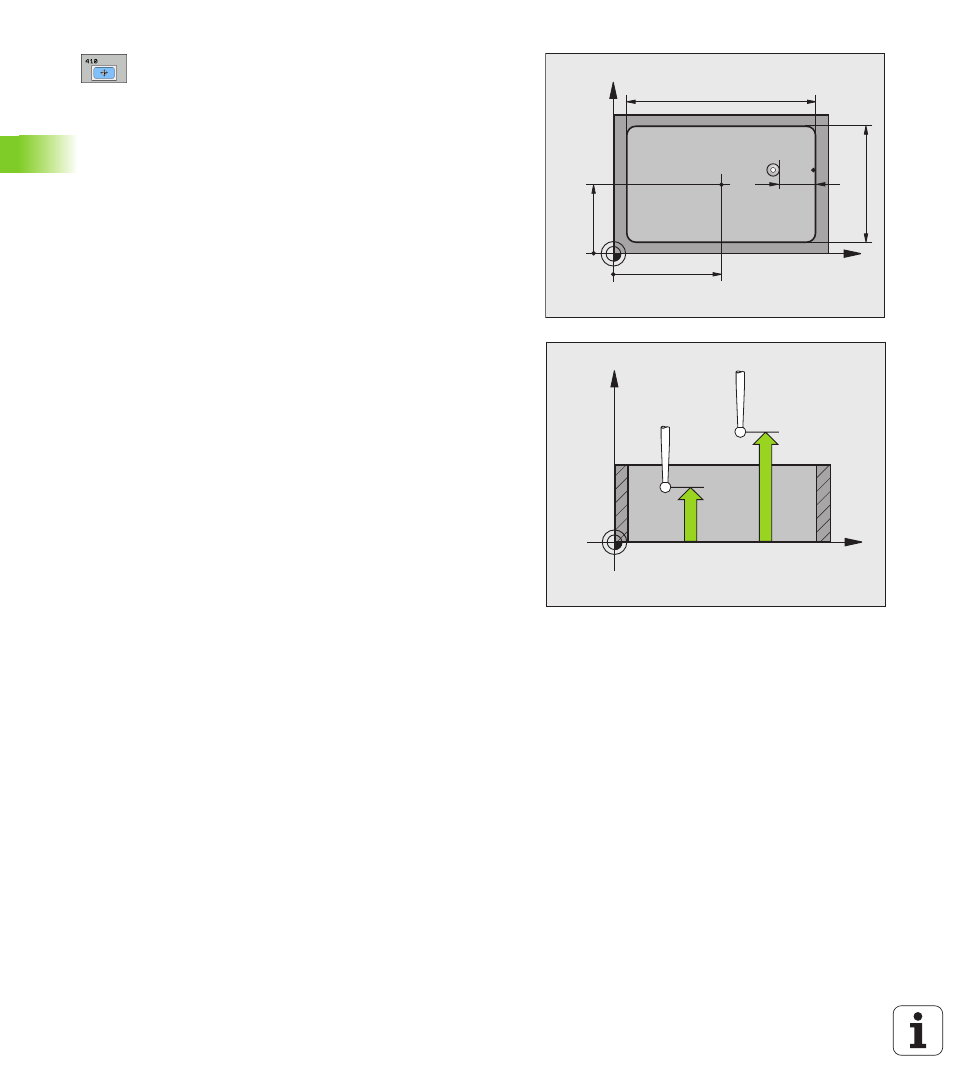

 CENTRO 1º ASSE Q321 (in valore assoluto): centro della
tasca nell'asse principale nel piano di lavoro
 CENTRO 2º ASSE Q322 (in valore assoluto): centro della
tasca nell'asse secondario nel piano di lavoro
 LUNGHEZZA 1º LATO Q323 (in valore incrementale):
lunghezza della tasca parallela all'asse principale del
piano di lavoro
 LUNGHEZZA 2º LATO Q324 (in valore incrementale):
lunghezza della tasca parallela all'asse secondario del
piano di lavoro
 ALTEZZA DI MISURA SU ASSE TASTATORE Q261 (in valore
assoluto): coordinata del centro della sfera (= punto di
contatto) nell'asse del tastatore, sul quale deve
essere effettuata la misurazione
 DISTANZA DI SICUREZZA Q320 (in valore incrementale):
distanza addizionale tra il punto di misura e la sfera del
tastatore. Q320 attivo in aggiunta alla colonna
SET_UP
 ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio)
 SPOSTARSI A ALT. SICUR. Q301: determinare in che
modo il tastatore deve spostarsi tra i punti di misura:
0: spostamento tra i punti da misurare all'altezza di
misura
1: spostamento tra i punti da misurare all'altezza di
sicurezza
 NUMERO ORIGINE IN TABELLA Q305: indicare il numero
nella tabella origini/tabella Preset nel quale il TNC
deve memorizzare le coordinate del centro della
tasca. Programmando Q305=0, il TNC imposta
l'origine automaticamente al centro della tasca
 NUOVA ORIGINE ASSE PRINCIPALE Q331 (in valore
assoluto): coordinata nell'asse principale, sulla quale il
TNC deve impostare il centro della tasca rilevato.
Impostazione di base = 0
 NUOVA ORIGINE ASSE SECONDARIO Q332 (in valore
assoluto): coordinata nell'asse secondario, sulla quale
il TNC deve impostare il centro della tasca rilevato.
Impostazione di base = 0
X
Y
Q322
Q321
Q324
Q323
MP6140
+
Q320
X
Z
Q261
Q260
