HEIDENHAIN TNC 320 65
3.2 Impostazione aut
o
matica delle or
igini

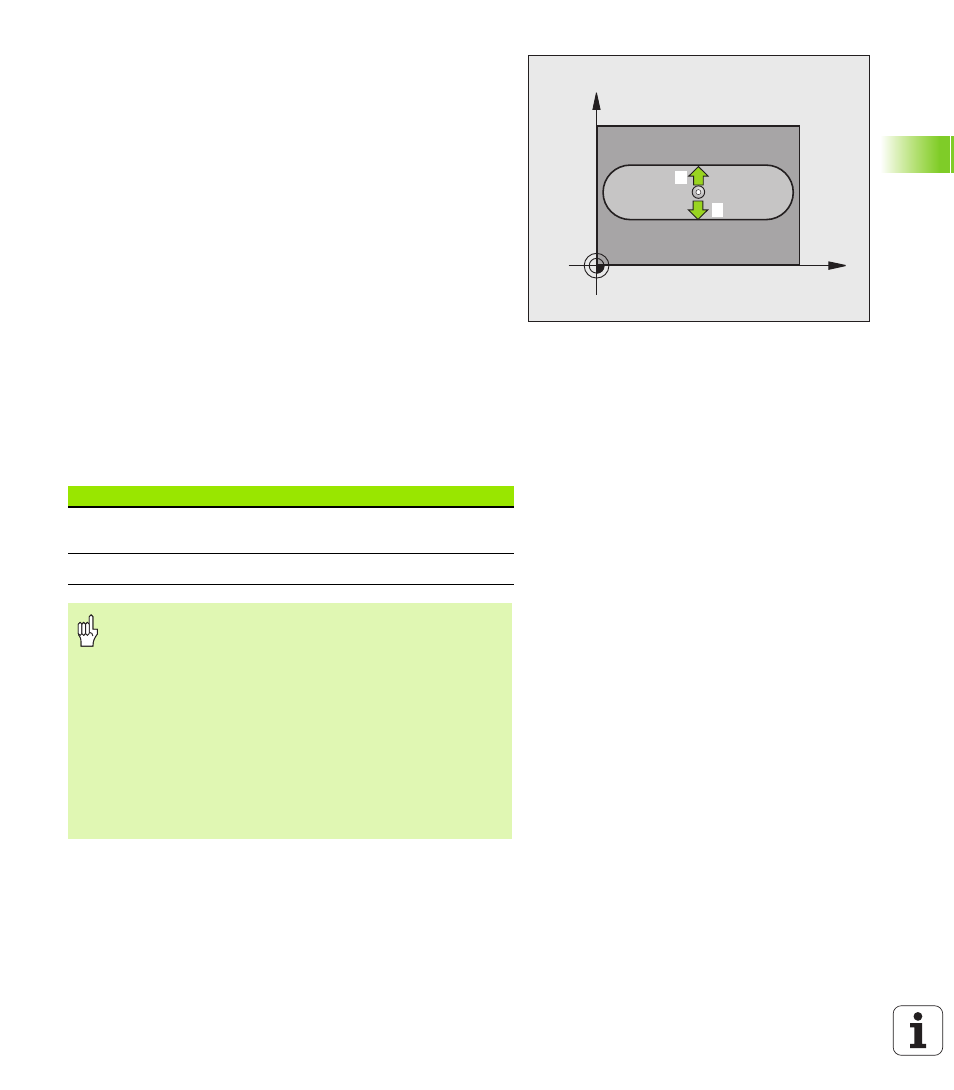

ORIGINE SU CENTRO SCANALATURA (ciclo di
tastatura 408, DIN/ISO: G408)
Il ciclo di tastatura 408 rileva il centro di una scanalatura e imposta
questo centro quale origine. In alternativa il TNC può registrare questo
centro in una tabella origini o in una tabella Preset.
1 Il TNC posiziona il tastatore in rapido (valore da colonna FMAX) e
con la logica di posizionamento (vedere "Esecuzione dei cicli di
tastatura" pag. 21) sul punto da tastare
1 . Il TNC calcola i punti da
tastare sulla base dei valori programmati nel ciclo e della distanza
di sicurezza definita nella colonna SET_UP della tabella del sistema
di tastatura
2 Successivamente il tastatore si porta all'altezza di misura
programmata ed effettua la prima tastatura con l'avanzamento di
tastatura (colonna F)
3 Quindi il tastatore si porta sul successivo punto da tastare 2 su una
traiettoria parassiale all'altezza di misura o su una traiettoria lineare
all'altezza di sicurezza ed esegue la seconda tastatura
4 Alla fine il TNC riposiziona il tastatore all'altezza di sicurezza ed
elabora l'origine determinata in funzione dei parametri ciclo Q303
e Q305 (vedere "Memorizzazione dell'origine calcolata" pag. 64) e
salva i valori reali nei parametri Q presentati di seguito
5 Se si desidera, il TNC rileva in una tastatura separata anche
l'origine nell'asse del tastatore
X
Y
1
2
Numero del parametro Significato
Q166 Valore reale larghezza della scanalatura
misurata
Q157 Valore reale posizione asse centrale
Prima della programmazione
Per evitare collisioni tra il tastatore e il pezzo, inserire per
la larghezza della scanalatura un valore approssimato per
difetto.
Se la larghezza della scanalatura e la distanza di sicurezza
non consentono il preposizionamento vicino ai punti da
tastare, il TNC parte per la tastatura sempre dal centro
della scanalatura. In questo caso, il tastatore non si porta
all'altezza di sicurezza tra i due punti da misurare.
Prima della definizione del ciclo, deve essere
programmata una chiamata utensile per la definizione
dell'asse del tastatore.
