HEIDENHAIN TNC 320

81

3.2 Impostazione aut

o

matica delle or

igini

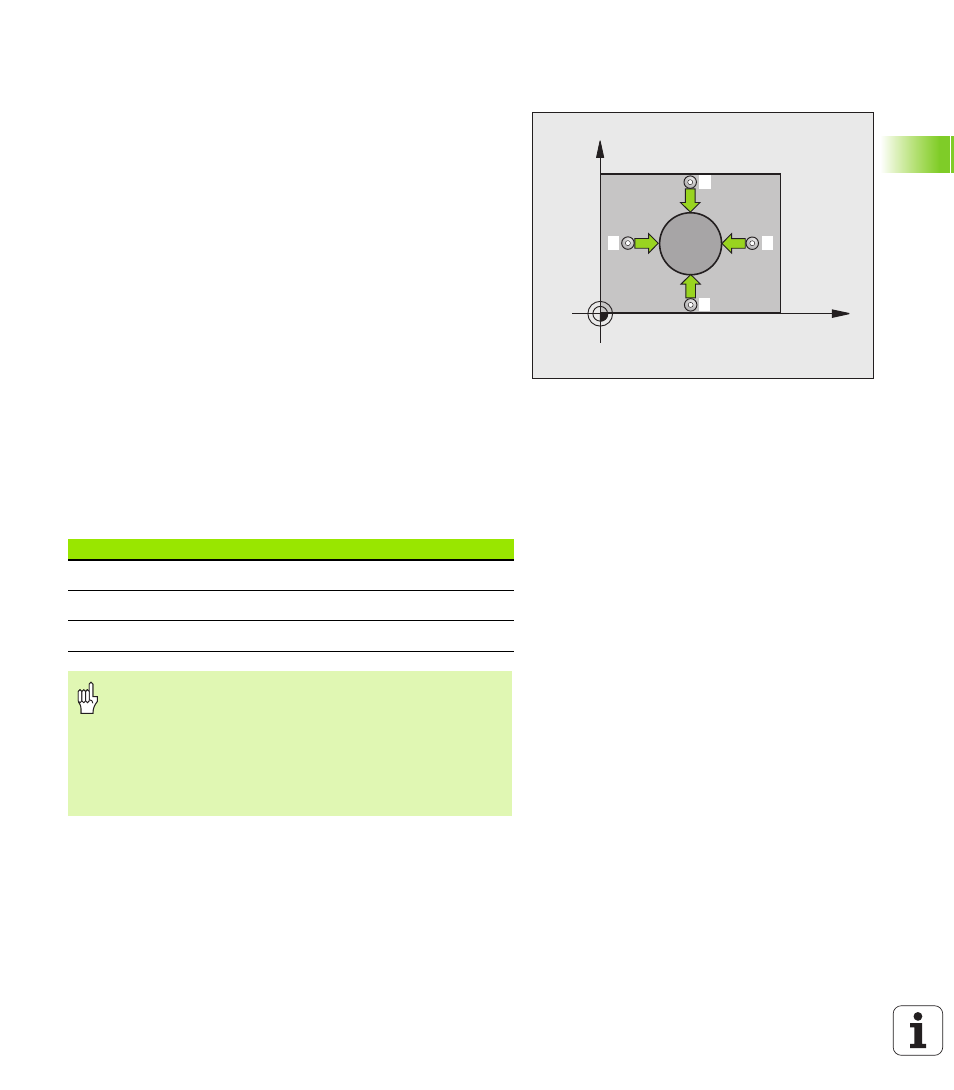

ORIGINE ESTERNA DI CERCHIO (ciclo di
tastatura 413, DIN/ISO: G413)

Il ciclo di tastatura 413 rileva il centro di un'isola circolare e imposta
questo centro quale origine. In alternativa il TNC può registrare questo
centro in una tabella origini o in una tabella Preset.

1

Il TNC posiziona il tastatore in rapido (valore da colonna FMAX) e
con la logica di posizionamento (vedere "Esecuzione dei cicli di
tastatura" pag. 21) sul pu
nto da tastare

1

. Il TNC calcola i punti da

tastare sulla base dei valori programmati nel ciclo e della distanza
di sicurezza definita nella colonna SET_UP della tabella del sistema
di tastatura

2

Successivamente il tastatore si porta all'altezza di misura
programmata ed effettua la prima tastatura con l'avanzamento di
tastatura (colonna F). Il TNC determina la direzione di tastatura
automaticamente in funzione dell'angolo di partenza programmato

3

Quindi il tastatore si porta sul successivo punto da tastare

2

su una

traiettoria circolare, all'altezza di misura o all'altezza di sicurezza ed
esegue la seconda tastatura

4

Il TNC posiziona il tastatore sul punto

3

e quindi sul punto da

tastare

4

eseguendo rispettivamente la terza e la quarta tastatura

5

Alla fine il TNC riposiziona il tastatore all'altezza di sicurezza ed
elabora l'origine determinata in funzione dei parametri ciclo Q303
e Q305 (vedere "Memorizzazione dell'origine calcolata" pag. 64) e
salva i valori reali nei parametri Q presentati di seguito

6

Se si desidera, il TNC rileva in una tastatura separata anche
l'origine nell'asse del tastatore

X

Y

1

2

4

3

Numero del parametro Significato

Q151 Valore

reale

centro asse principale

Q152

Valore reale centro asse secondario

Q153

Valore reale diametro

Prima della programmazione

Per evitare collisioni tra il tastatore e il pezzo inserire per il
diametro nominale dell'isola un valore approssimato per
eccesso.

Prima della definizione del ciclo, deve essere
programmata una chiamata utensile per la definizione
dell'asse del tastatore.
