2.5 Misur
a
zione di pezzi con sist
emi di tastat
ur
a 3D

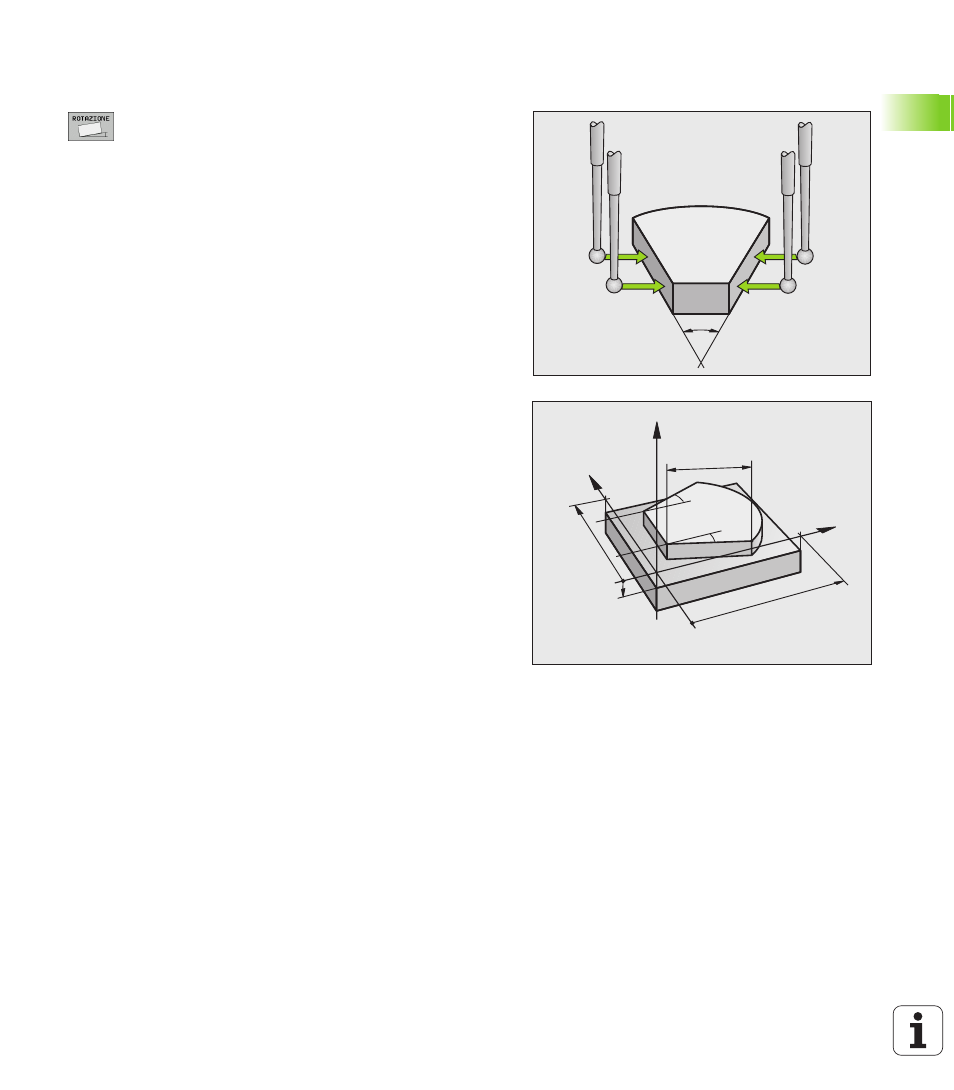

Determinazione dell'angolo tra l'asse di
riferimento dell'angolo e un bordo del pezzo
 Selezione della funzione di tastatura: premere il
softkey TASTARE ROT
 ANGOLO DI ROTAZIONE: annotare l'ANGOLO DI
ROTAZIONE visualizzato se la rotazione base
effettuata deve essere ripristinata in un secondo
momento
 Effettuare la rotazione base rispetto al lato da
confrontare (vedere "Compensazione posizione
obliqua del pezzo" pag. 32)
 Con il softkey TASTARE ROT richiamare la
visualizzazione dell'angolo tra l'asse di riferimento
dell'angolo e il bordo del pezzo quale ANGOLO DI
ROTAZIONE
 Disattivare la rotazione base o ripristinare la rotazione
base originale
 Impostare l'ANGOLO DI ROTAZIONE sul valore
annotato
Determinazione dell'angolo tra due bordi del pezzo
 Selezione della funzione di tastatura: premere il softkey TASTARE
ROT
 ANGOLO DI ROTAZIONE: annotare l'ANGOLO DI ROTAZIONE
visualizzato se la rotazione base effettuata deve essere ripristinata
in seguito
 Effettuare la rotazione base rispetto al primo lato (vedere
"Compensazione posizione obliqua del pezzo" pag. 32)
 Tastare anche il secondo lato come per una rotazione base, senza
impostare l'ANGOLO DI ROTAZIONE su 0!
 Con il softkey TASTARE ROT chiamare la visualizzazione dell'angolo
PA tra i bordi del pezzo quale ANGOLO DI ROTAZIONE
 Disattivazione della rotazione base o ripristino della rotazione base
originale: impostare l'ANGOLO DI ROTAZIONE sul valore annotato
PA
–10
100
a?
a?
L?
X
Z
Y
100
