18 1 Lavorare con cicli di tastatura
1
.1 Inf
o
rm
azioni g
e
ner
a
li sui cicli di tastat
ur
a

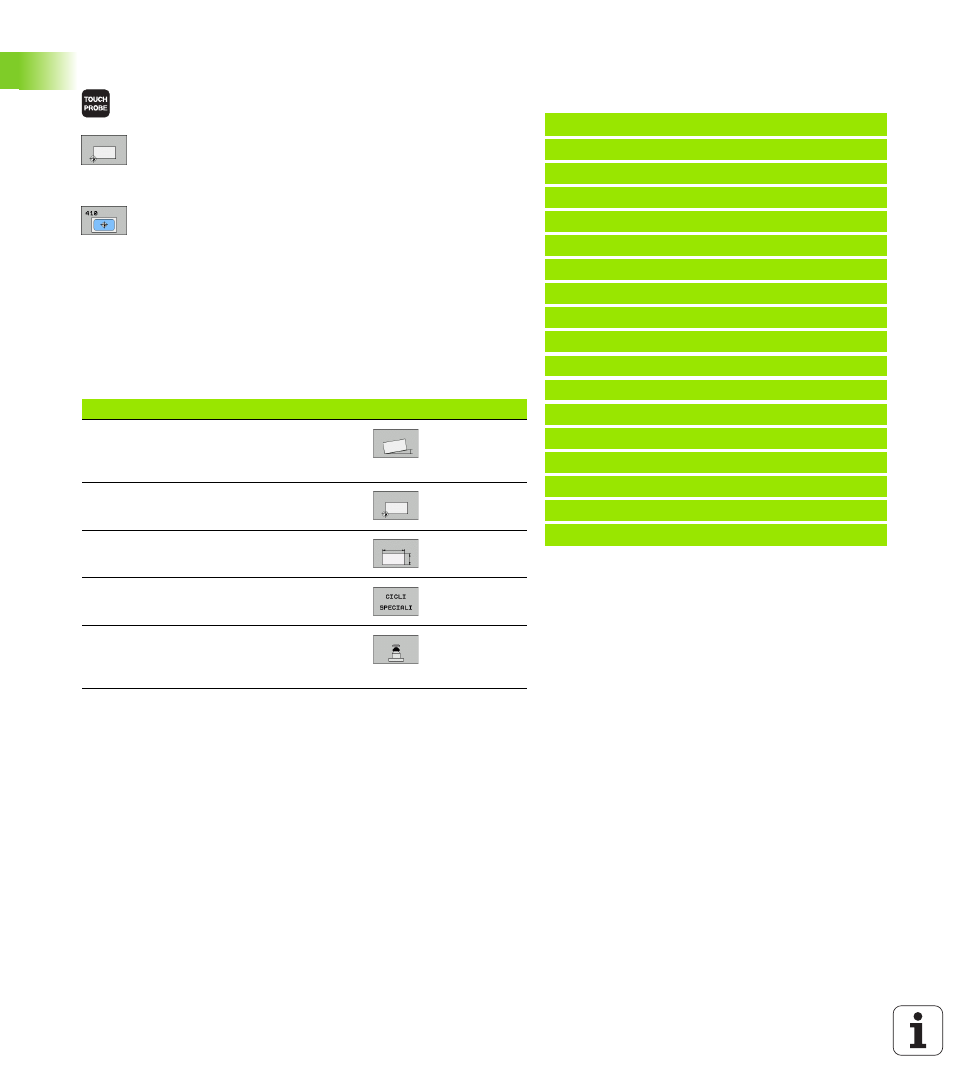

Definizione dei cicli di tastatura nel modo operativo
PROGRAMMAZIONE
 La riga softkey visualizza, suddivise per gruppi, tutte le
funzioni di tastatura disponibili
 Selezionare un gruppo di cicli di tastatura, ad es.
Impostazione delle origini. I cicli per la misurazione
automatica dell'utensile sono disponibili solo su
apposita predisposizione della macchina
 Selezionare il ciclo, ad es., Impostazione dell'origine
sul centro della tasca. Il TNC aprirà un dialogo e
chiederà tutti i valori da inserire;
contemporaneamente visualizzerà nella metà destra
dello schermo una grafica, nella quale i parametri da
inserire sono evidenziati su un campo chiaro
 Inserire tutti i parametri richiesti dal TNC,
confermando ogni inserimento con il tasto ENT
 Quando tutti i dati necessari saranno inseriti, il TNC
terminerà automaticamente il dialogo
Esempio: blocchi NC
5 TCH PROBE 410 RIF. INTERNO RETTAN.
Q321=+50 ;CENTRO 1º ASSE
Q322=+50 ;CENTRO 2º ASSE
Q323=60 ;LUNGHEZZA 1º LATO
Q324=20 ;LUNGHEZZA 2º LATO
Q261=-5 ;ALTEZZA MISURATA
Q320=0 ;DISTANZA SICUREZZA
Q260=+20 ;ALTEZZA DI SICUREZZA
Q301=0 ;SPOST. A ALT. SICUR.
Q305=10 ;NUMERO SU TABELLA
Q331=+0 ;ORIGINE
Q332=+0 ;ORIGINE
Q303=+1 ;TRASF.VALORE MISURA
Q381=1 ;TASTATURA ASSE TS
Q382=+85 ;1.COORD. PER ASSE TS
Q383=+50 ;2.COORD. PER ASSE TS
Q384=+0 ;3.COORD. PER ASSE TS
Q333=+0 ;ORIGINE
Gruppo di cicli di misura Softkey Pagina
Cicli per il rilevamento automatico e la
compensazione di una posizione obliqua
del pezzo Pag. 42
Cicli per l'impostazione automatica delle
origini Pag. 61
Cicli per il controllo automatico dei pezzi Pag. 105
Cicli speciali Pag. 143
Cicli per la misurazione automatica di
utensili (abilitazione da parte del
costruttore della macchina) Pag. 148
