Manuale per l’utente della pompa Watson-Marlow 520U IP31 77
27.5 Collegamento dell’elemento 520RE
Selezionare i tubi adatti da collegare ai tubi di alimentazione e ai connettori di scari-
co. Verificare che i valori di pressione siano adatti all’applicazione.
Sanitario 3 ⁄
4
in mini connettori Tri-clamp

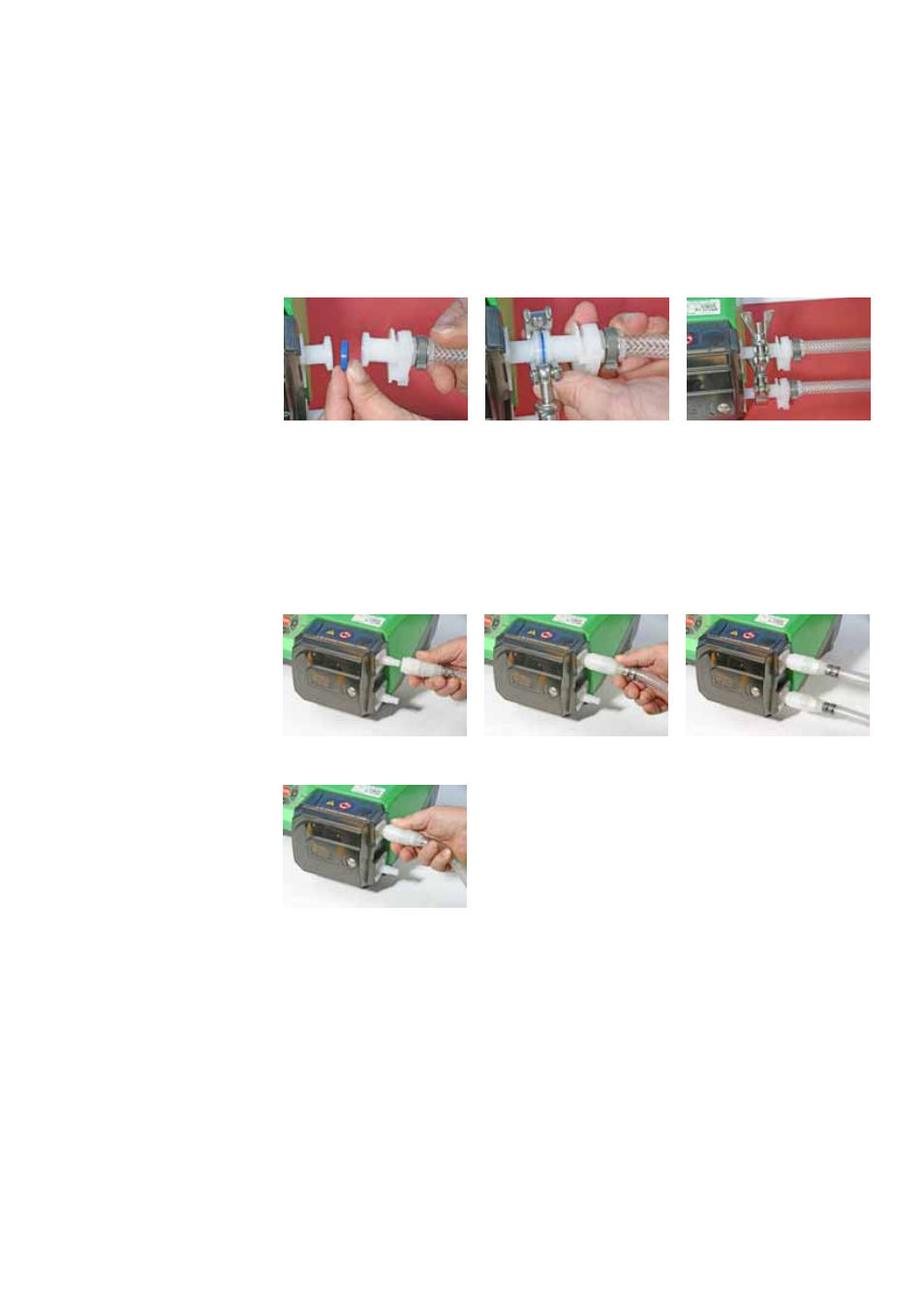

I connettori sanitari vengono collegati a un sistema di tubi tramite mini-Tri-clamp e
guarnizioni.
Mantenere l’estremità del connettore di alimentazione o il tubo di scarico contro
il connettore dell’elemento, interponendo una guarnizione EPDM.
Usare un morsetto Tri-Clamp per innestare entrambe le flangie ad angolo retto,
chiuderlo e serrarlo.
Connettori industriali a rilascio rapido
I connettori industriali vengono collegati a un sistema di tubi tramite raccordi a rilas-
cio rapido.
Tenere la pompa in modo sicuro e spingere il raccordo femmina (fornito da
Watson-Marlow Bredel) sull’elemento finché non scatta in posizione.
Per scollegarlo, tenere la pompa in modo sicuro e tirare il manicotto esterno del
connettore, ruotandolo in senso antiorario mentre si estrae il connettore femmi-
na.
