21.9.1 Output logico 1

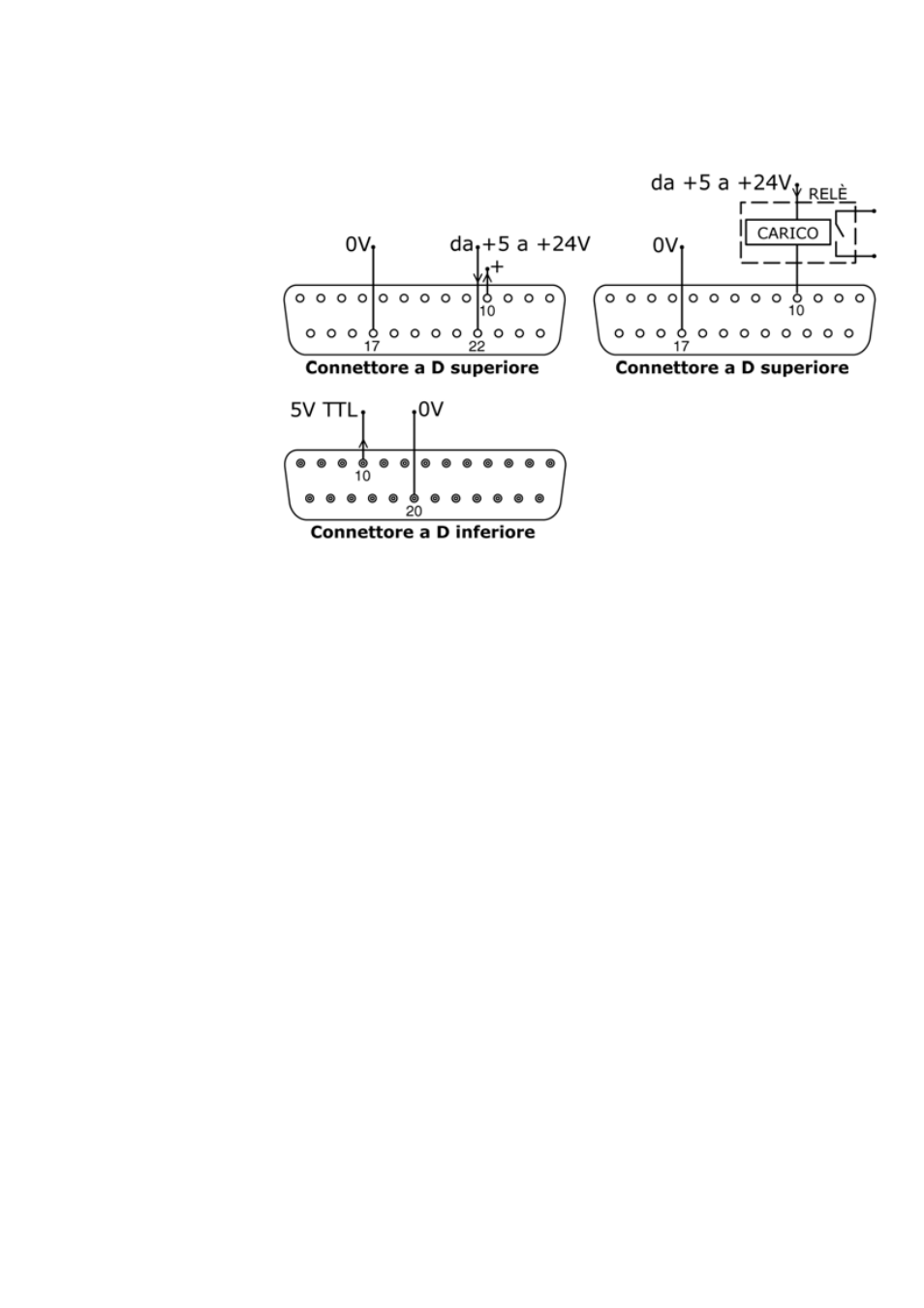

L’output 1 viene derivato dal pin 10 del connettore a D superiore, a seconda dello
stato logico della funzione assegnata all’output 1. Alternativamente, un carico come
la bobina di un relè può essere collegato al pin 10, con collegamento a terra sul pin
17. La corrente passerà nel circuito a seconda dello stato logico della funzione asseg-
nata all’output 1. Non collegare nessun dispositivo che richieda più di 50 mA.

Inoltre, l’output 1 è disponibile come segnale logico TTL a 5 V sul pin 10 del connet-
tore a D inferiore. Cambia stato a seconda dello stato logico della funzione assegna-
ta all’output 1. Non collegare nessun dispositivo che richieda un carico superiore a
1 TTL.

Per impostazione predefinita, l’output 1 è configurato per indicare lo stato
Funzionamento/Arresto. Vedere 12 Accensione della pompa per la prima volta.
