Manuale per l’utente della pompa Watson-Marlow 520U IP31 33
16.2 Analogico
Se la pompa è controllata a distanza, segue un segnale analogico dal sistema di con-
trollo a distanza dell’utente al pin 4 del connettore a D inferiore sulla parte posteri-
ore della pompa entro i campi 4-20 mA o 0-10 V. L’opzione Analogico nel menu
Imposta consente all’utente di configurare la pompa in modo da poter funzionare
con il sistema di comando a distanza.

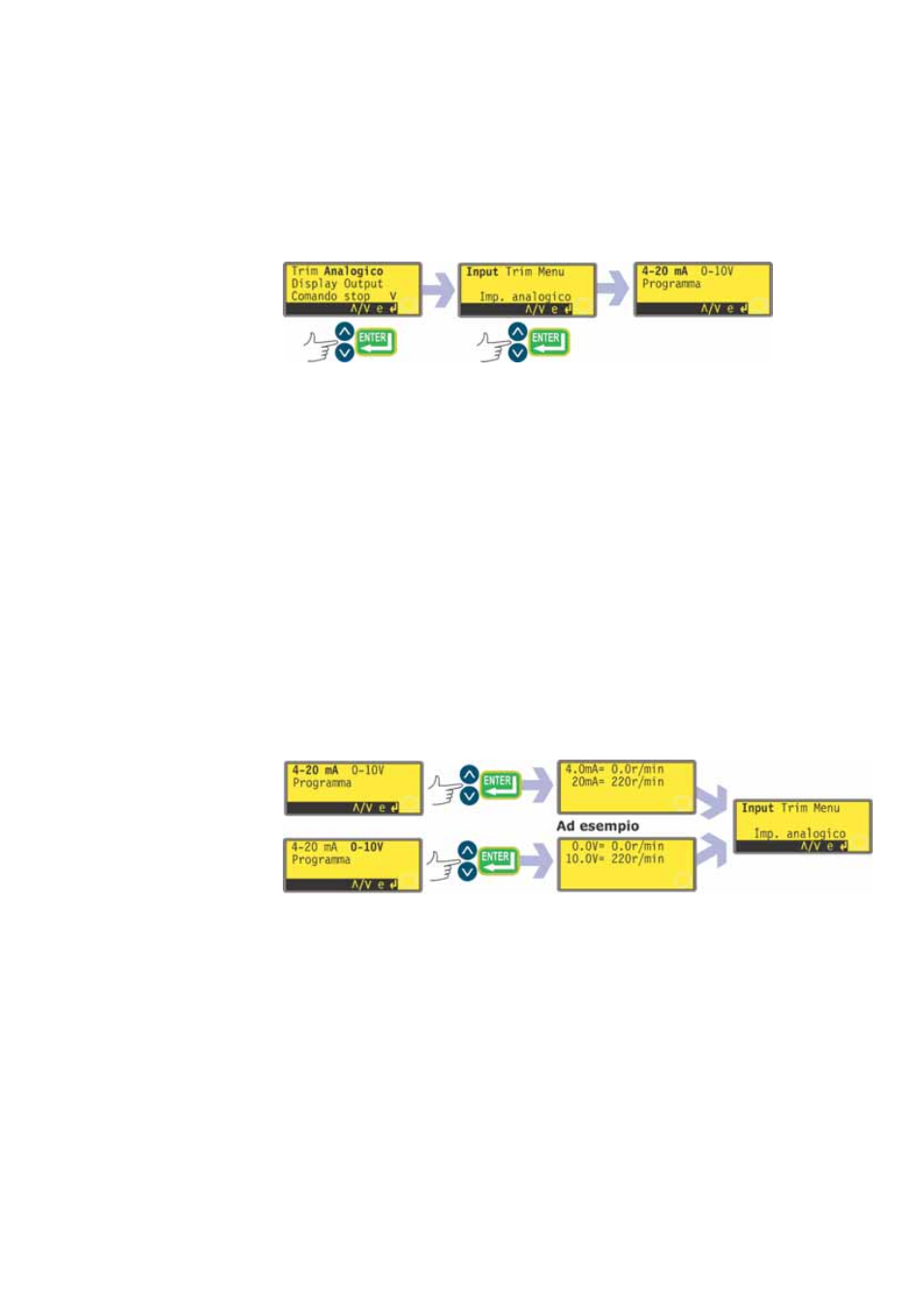

Selezionare Analogico dal menu Imposta usando i tasti SU o GIÙ e premere
ENTER per confermare la selezione.
Vengono visualizzate tre opzioni: Input, Trim e Menu.
Input consente all’utente di indicare alla pompa il tipo di segnale che applicherà
oppure di scegliere l’opzione del programma. Se seleziona Programma dal menu
successivo, l’utente può scegliere il tipo di input e indicare alla pompa le velocità alle
quali funzionare alla ricezione di un segnale di comando di processo basso o alto.
Vedere Input.
Trim visualizza il menu di regolazione Trim sopra descritto. Vedere 16.1 Trim.
Menu riporta l’utente alla prima sezione del menu Imposta. Vedere 16
Impostazione.
Input
Selezionare Input utilizzando i tasti SU o GIÙ e premere ENTER per confer-
mare la selezione.
La pompa offre altre due opzioni: 4-20mA e 0-10V. Usare i tasti SU o GIÙ
per effettuare una selezione, quindi premere ENTER per confermarla.
La pompa configura l’hardware e i dati di risposta impostati in fabbrica e visual-
izza brevemente una schermata di conferma. L’utente viene riportato al display
da 4-20 mA e 0-10 V.
Alternativamente, l’utente può selezionare Programma per configurare la
pompa in modo che risponda in maniera programmata dall’utente a qualsiasi
intervallo di segnali di processo nei limiti descritti sopra.
