Manuale per l’utente della pompa Watson-Marlow 520U IP31 76
Verificare che il manicotto del connettore conico del-
l’elemento da montare sia dello stesso colore del cap-
puccio del rotore della testina

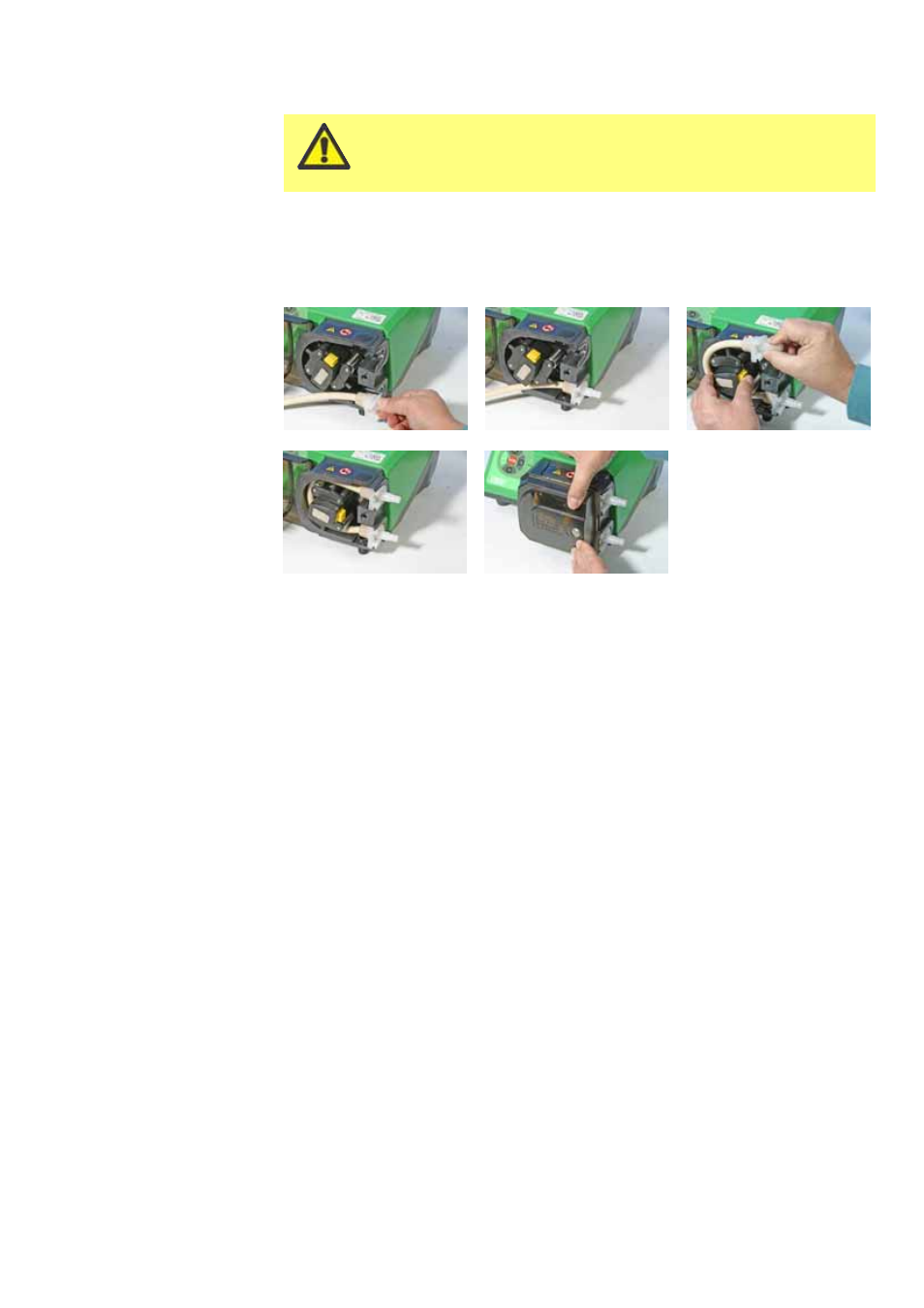

Procedura di caricamento dell’elemento 520RE
Nota: La procedura di caricamento dell’elemento è la stessa sia per gli elementi
industriali (come illustrato) che sanitari.
Scegliere un tubo Watson-Marlow 520RE appropriato, facendo attenzione ai val-
ori di pressione, alla dimensione del diametro, al materiale del tubo e al tipo di
connettore. Per i valori di pressione, vedere la tabella riportata sopra.
Verificare che il manicotto del connettore conico dell’elemento da
montare sia dello stesso colore del cappuccio del rotore della testina
Far scorrere la flangia a D sull’estremità dell’elemento nella scanalatura a D del
connettore.
Disinnestare la frizione del rotore premendo a fondo il tasto della frizione giallo
sul lato del mozzo e ruotare il mozzo di alcuni gradi tenendo premuto il tasto
della frizione. A questo punto il rotore può ruotare indipendentemente dal ridut-
tore e dal motore per un giro completo. Se la frizione si reinnesta prima che sia
stato completato il caricamento del tubo, premere di nuovo il tasto e ruotare il
rotore di alcuni gradi.
Far passare il tubo nel corpo della testina, girando il rotore secondo necessità.
Accertarsi che il tubo non sia contorto o rimanga intrappolato tra i rulli di guida
e il corpo della testina.
Far scorrere la flangia a D del secondo connettore nella scanalatura a D del
connettore superiore.
Verificare che l’elemento si trovi al centro del corpo della testina e che le flange
del connettore siano spinti completamente in posizione.
Chiudere la protezione, spingendola completamente in sede fino a bloccare la
chiusura.
Collegare alla testina una tubatura adatta usando i connettori appropriati.
Vedere qui di seguito.
