21.5 Input di direzione

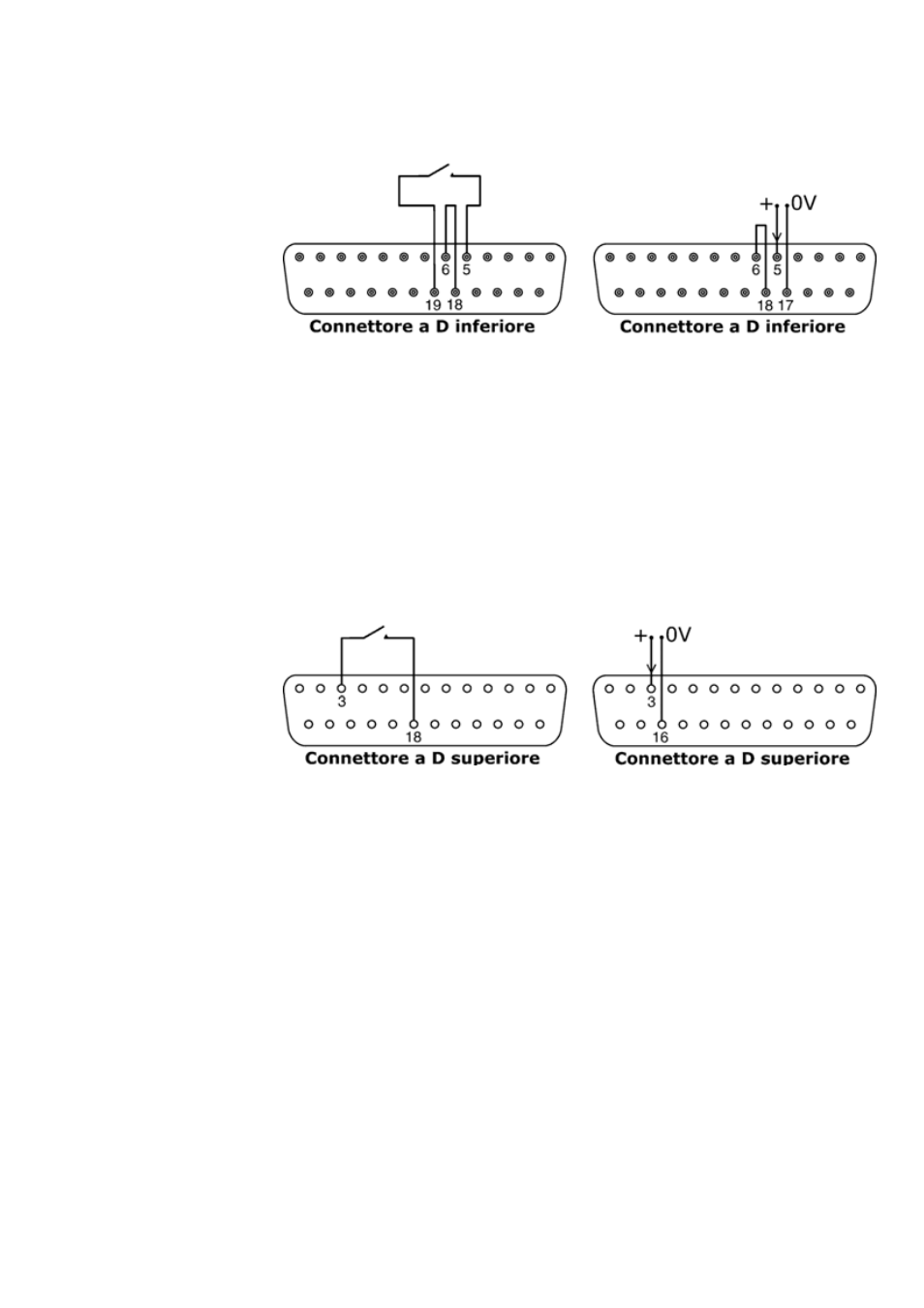

Per attivare il comando di direzione a distanza e disattivare il tasto DIREZIONE
sulla tastiera, collegare fra loro i pin 6 e 18 del connettore a D inferiore. Collegare
un interruttore a distanza tra i pin 5 e 19 del connettore a D inferiore. Interruttore
aperto per rotazione in senso orario, interruttore chiuso per rotazione in senso antio-
rario. Alternativamente, si può applicare un segnale logico al pin 5 del connettore a
D inferiore, con collegamento a terra sul pin 17. Un input basso per la rotazione in
senso orario, un input alto per la rotazione in senso antiorario. In assenza di collega-
mento la pompa effettua come impostazione predefinita la rotazione in senso orario.
21.6 Input di commutazione
automatica/manuale
Collegare un interruttore a distanza tra i pin 3 e 18 del connettore a D superiore.
Interruttore chiuso per il comando automatico, interruttore aperto per il comando
manuale. Alternativamente, si può applicare un input logico al pin 3 del connettore
a D superiore, con collegamento a terra sul pin 16. Un input alto per il comando
automatico, un input basso per il comando manuale.
