Manuale per l’utente della pompa Watson-Marlow 520U IP31 32
16.1 Trim
Se la pompa è controllata a distanza, segue un segnale analogico dal sistema di con-
trollo a distanza dell’utente al pin 4 del connettore a D inferiore sulla parte posteri-
ore della pompa entro i campi 4-20 mA o 0-10 V. La sequenza di impostazione Trim
si utilizza per la taratura della pompa per il sistema di comando analogico. La
sequenza può essere impostata direttamente dal menu Imposta o dal menu di
impostazioni Analogico.

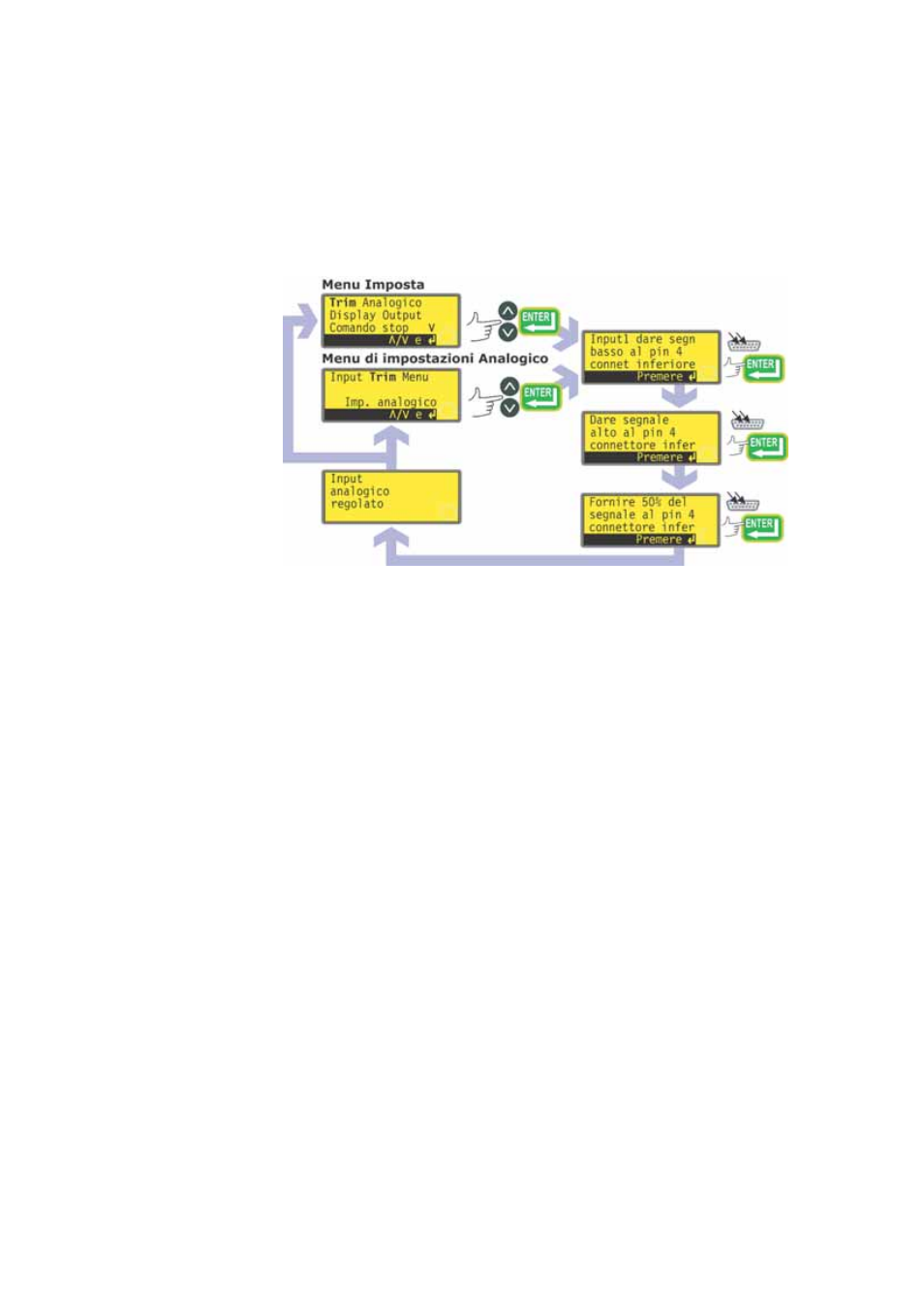

Selezionare Trim dal menu Imposta o dal menu di impostazione Analogico
usando i tasti SU o GIÙ e premere ENTER per confermare la selezione.
Applicare il segnale analogico di processo basso al pin 4 del connettore D inferi-
ore come indicato sul display. Vedere 16.2 Analogico. Mentre viene applicato il
segnale, premere ENTER per registrare il segnale come punto di taratura.
Applicare il segnale di comando processo massimo. Mentre viene applicato il
segnale, premere ENTER per registrare il segnale come punto di taratura.
Applicare il 50% del segnale massimo di comando del processo. Mentre viene
applicato il segnale, premere ENTER per registrare il segnale come punto di
taratura.
In caso di errore, l’utente può premere STOP in qualsiasi punto della sequenza
e la pompa visualizzerà la schermata precedente.
All’ultima pressione del tasto ENTER la pompa visualizza una schermata di con-
ferma e poi di nuovo la schermata dalla quale si era entrati nella sequenza di
Trim: il menu Imposta o il menu di impostazioni Analogico.
La pompa calcola le risposte lineari da basso a intermedio e da intermedio ad alto e
registra i risultati come grafico di taratura dell’input analogico.
Se due o più dei tre segnali applicati a ogni input sono uguali, viene visualizzata una
schermata di avvertenza prima della schermata di conferma e il Trim viene ignora-
to.
Nota: Applicando il segnale di comando massimo del processo quando è richiesto
quello minimo e viceversa, è possibile impostare una risposta invertita.
