Manuale per l’utente della pompa Watson-Marlow 520U IP31 61
21.9.2 Output logico 2

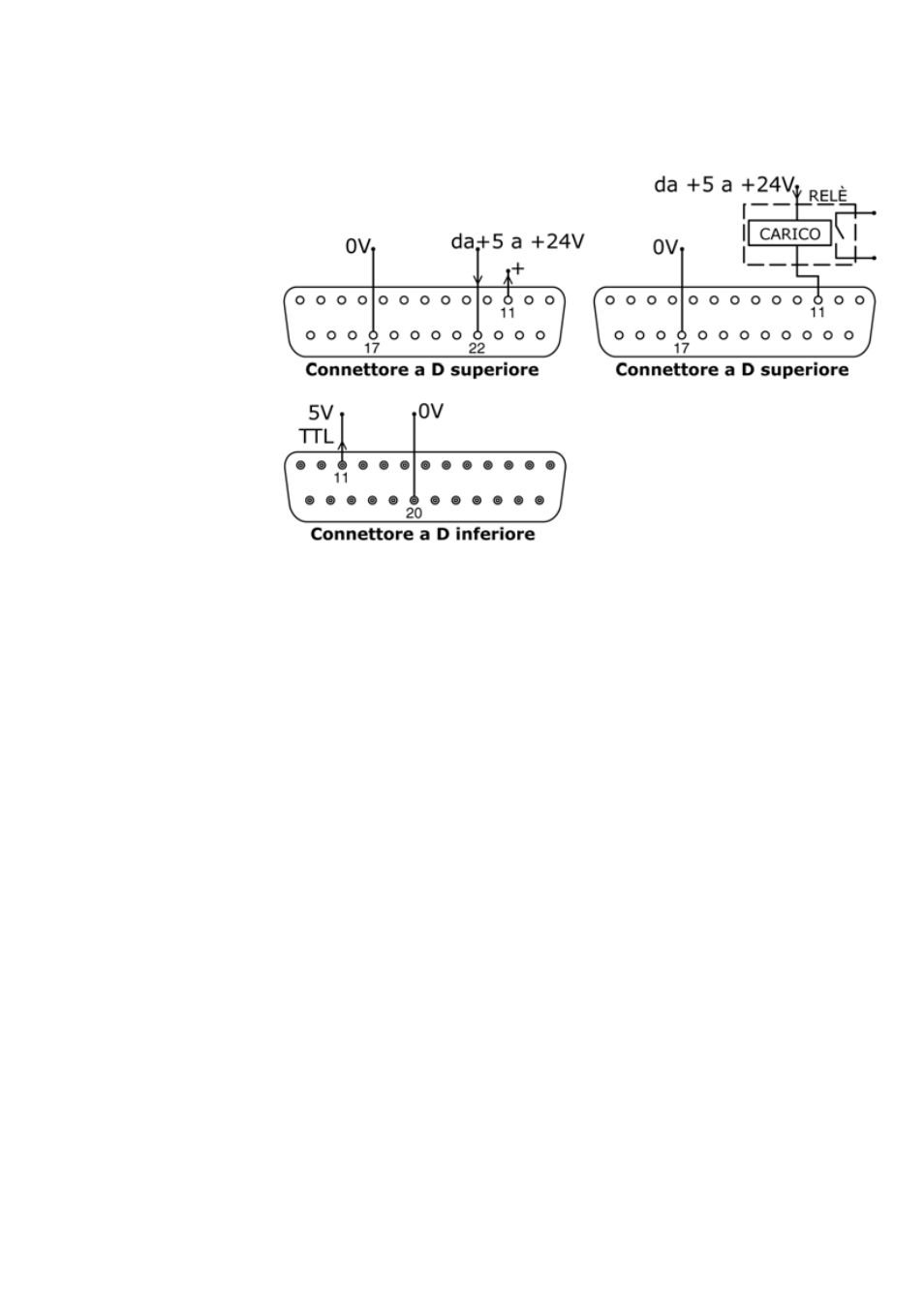

L’output 2 viene derivato dal pin 11 del connettore a D superiore, a seconda dello
stato logico della funzione assegnata all’output 2. Alternativamente, un carico come
la bobina di un relè può essere collegato al pin 11, con collegamento a terra sul pin
17. La corrente passerà nel circuito a seconda dello stato logico della funzione asseg-
nata all’output 2. Non collegare nessun dispositivo che richieda più di 50 mA.
Inoltre, l’output 2 è disponibile come segnale logico TTL a 5 V sul pin 11 del connet-
tore a D inferiore. Cambia stato a seconda dello stato logico della funzione assegna-
ta all’output 2. Non collegare nessun dispositivo che richieda un carico superiore a
1 TTL.
Per impostazione predefinita, l’output 2 è configurato in modo da indicare lo stato
della direzione. Vedere 12 Accensione della pompa per la prima volta.
