Manuale per l’utente della pompa Watson-Marlow 520U IP31 54
21.1 Velocità: input analogico
È possibile controllare la velocità della pompa a distanza con solo uno di questi
metodi: un segnale analogico di tensione compreso negli intervalli 0-10 V ; o un seg-
nale analogico di corrente entro 4-20 mA; oppure un potenziometro a distanza.

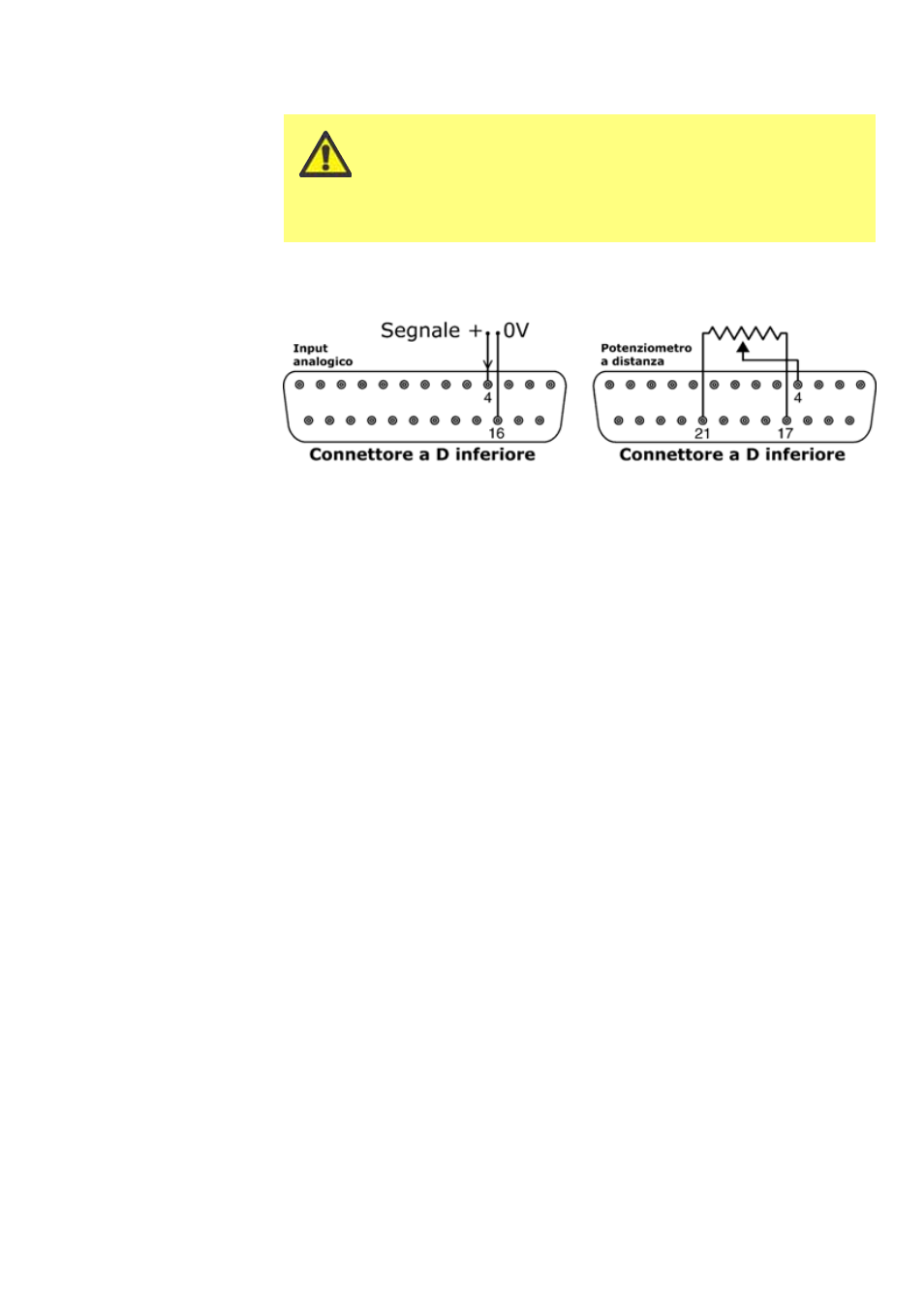

Il segnale analogico di processo deve essere applicato al pin 4 del connettore a D
inferiore. Terra al pin 16. La pompa fornisce una portata crescente alla ricezione di
un segnale di comando in aumento (risposta non invertita) o una portata crescente
alla ricezione di un segnale di comando in diminuzione (risposta invertita). Vedere
16.2 Analogico nel menu Imposta.
Impedenza del circuito 4-20 mA: 250 Ω
Per la modalità a tensione, si può usare una fonte di alimentazione stabile e affid-
abile a 0-10 V con un voltmetro a c.c. Impedenza del circuito: 22 k
Ω
L’inversione della risposta si imposta nel software. Non invertire la polarità dei pin.
Un potenziometro a distanza con un valore nominale compreso tra 1.000 e 2.000
con un minimo di 0,25 W dovrà essere collegato come segue. Quando si usa un
potenziometro a distanza, non applicare un segnale di input di comando a tensione
o a corrente contemporaneamente. Il segnale di comando velocità necessiterà di una
taratura rispetto alle impostazioni minima e massima del potenziometro. Questa
operazione viene effettuata tramite il software (vedere 16.1 Trim nella sezione
Impostazione).
Quando si usa un potenziometro a distanza, è importante impostare l’input analogi-
co su tensione nel menu Imposta. Altrimenti la tensione di riferimento dal pin 21
sarà sovraccaricata e non fornirà 10 V pieni.
Non applicare mai la tensione alla presa a D a 25 vie.
Applicare i segnali corretti ai pin indicati qui di segui-
to. Limitare i segnali ai valori massimi indicati. Non
applicare tensione attraverso altri pin. In caso con-
trario, può derivarne un danno permanente, non cop-
erto dalla garanzia.
