Manuale per l’utente della pompa Watson-Marlow 520U IP31

62

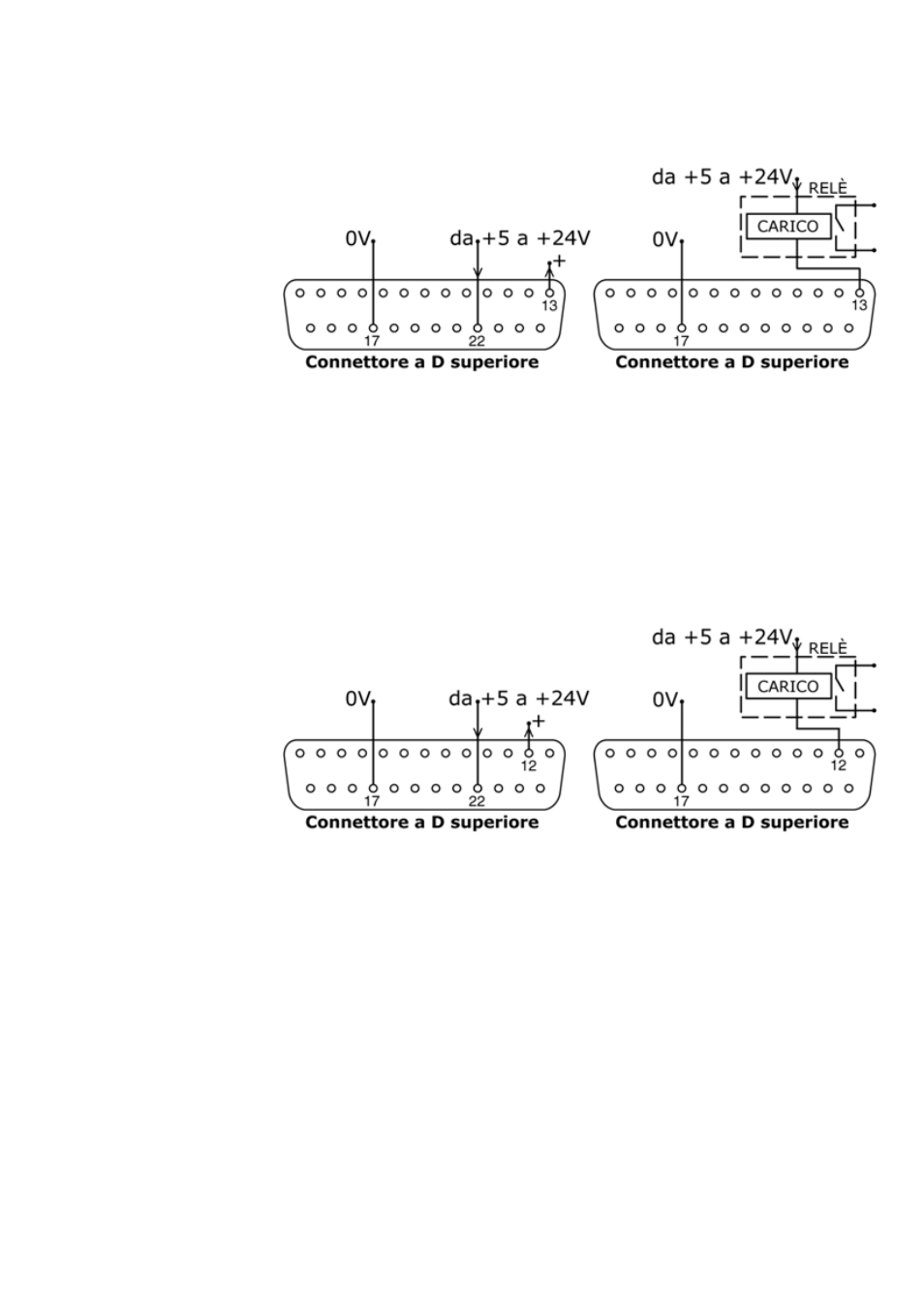

21.9.3 Output logico 3

L’output 3 viene derivato dal pin 13 del connettore a D superiore, a seconda dello
stato logico della funzione assegnata all’output 3. Alternativamente, un carico come
la bobina di un relè può essere collegato al pin 13, con collegamento a terra sul pin
17. La corrente passerà nel circuito a seconda dello stato logico della funzione asseg-
nata all’output 3. Non collegare nessun dispositivo che richieda più di 50 mA.

Per impostazione predefinita, l’output 3 è configurato per indicare lo stato Auto/Man.
Vedere 12 Accensione della pompa per la prima volta.

21.9.4 Output logico 4

L’output 4 viene derivato dal pin 12 del connettore a D superiore, a seconda dello
stato logico della funzione assegnata all’output 4. Alternativamente, un carico come
la bobina di un relè può essere collegato al pin 12, con collegamento a terra sul pin
17. La corrente passerà nel circuito a seconda dello stato logico della funzione asseg-
nata all’output 4. Non collegare nessun dispositivo che richieda più di 50 mA.

Per impostazione predefinita, l’output 4 è configurato in modo da indicare lo stato di
allarme generale. Vedere 12 Accensione della pompa per la prima volta.
