21.4 Input di funzionamento/arresto

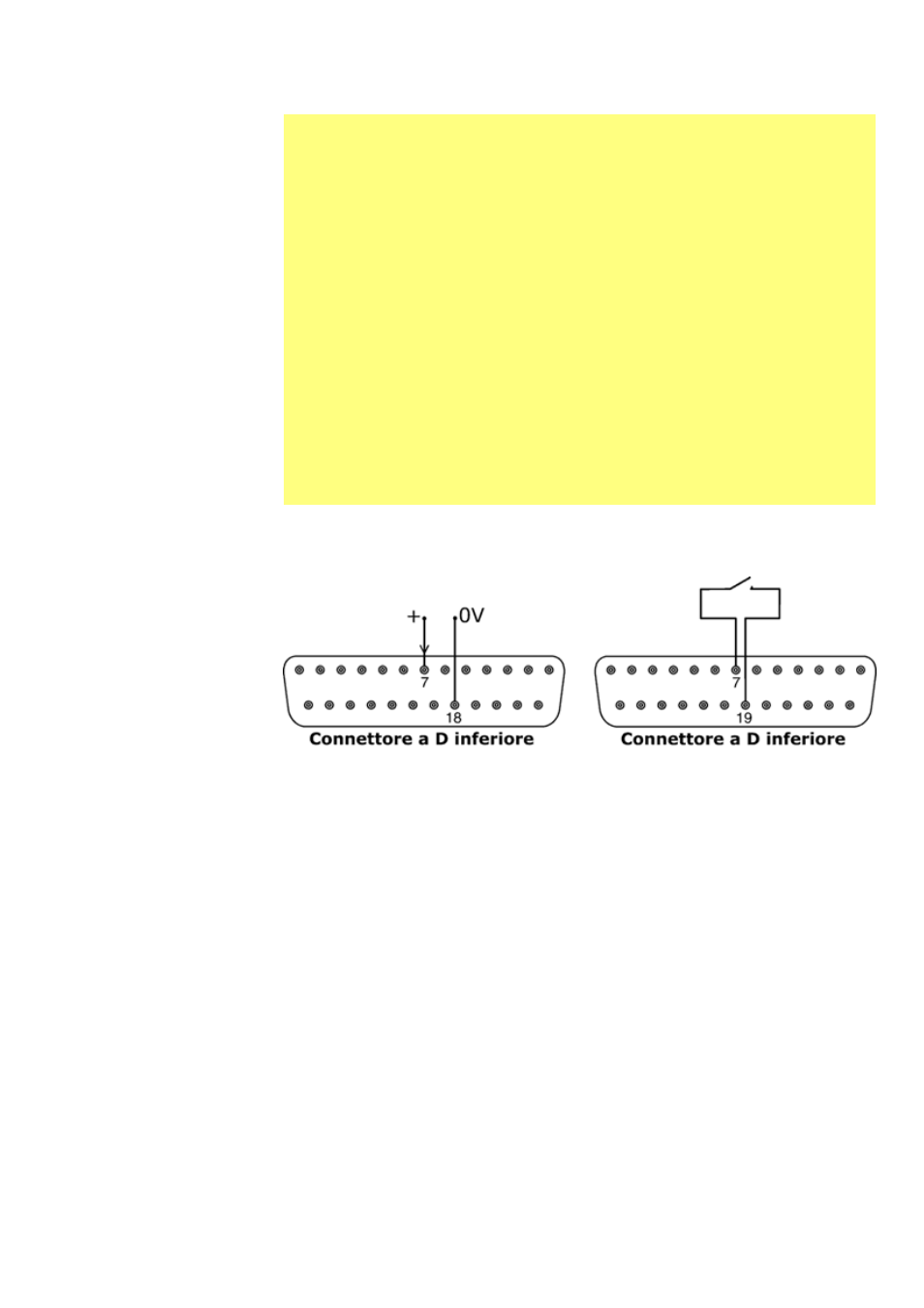

Funzionamento/arresto a distanza: Collegare un interruttore a distanza tra i pin 7 e
19 del connettore a D inferiore. Alternativamente, si può applicare un input logico al
pin 7 del connettore a D inferiore, con collegamento a terra sul pin 18. Un input alto
ferma la pompa, un input basso la mette in funzione. In assenza di una connessione
o con l’interruttore aperto, la pompa passa come impostazione predefinita sul fun-
zionamento. Per modificare o impostare il rilevamento dell’input di funzionamen-
to/arresto, vedere 16.5 Arresto a distanza nel menu Imposta.
Importante: istruzioni generali per gli input di comando a dis-
tanza
Tutti gli input di comando a distanza possono essere collegati nei seguenti due
modi.
Una tensione logica
compresa tra 5 V TTL e logica industriale 24 V può essere collegata al pin di
entrata. La pompa è configurata in modo da funzionare senza modifiche
all’interno di questo intervallo di valori. Uno qualsiasi dei pin 0 V è collegato
al terminale a 0 V del dispositivo di controllo in modo da chiudere il circuito.
Un pin 0 V è identificato nello schema collegamenti, ma se ne può usare uno
qualsiasi. Basso è equivalente a 0 V. Alto è equivalente a 5 V-24 V.
Interruttore
Un interruttore a distanza può essere collegato tra l’input e una qualsiasi ali-
mentazione di tensione positiva proveniente dalla pompa. Un pin di alimen-
tazione 5 V è identificato nello schema collegamenti, ma ce ne sono diversi
che possono essere usati, 5 V o altra tensione positiva. Non usare il pin 21
sul connettore a D inferiore o il pin 20 sul connettore a D superiore.
