Watson-Marlow 520U - Manuale (Pagina 64)

Manuale per l’utente della pompa Watson-Marlow 520U IP31 64
22 Comando e funzionamento
automatici
Prima di selezionare funzionamento automatico, controllare che la pompa sia pronta
a funzionare. I segnali di comando a distanza possono avviare la pompa senza
preavviso.
Come entrare nel funzionamento automatico
Premere il tasto AUTO/MAN per selezionare il funzionamento automatico o
applicare un segnale alto (5-24 V) all’input automatico/manuale a distanza.
La pompa risponde subito dopo al segnale analogico e visualizza l’icona “AUTO”.
In questo modo la pompa viene automaticamente commutata in modalità di
riavvio automatico e visualizza l’icona !. Gli unici tasti attivi sono STOP,
AUTO/MAN e DIREZIONE.
Se l’input di direzione a distanza è attivo ed è applicato il collegamento di atti-
vazione della direzione, il tasto DIREZIONE è disattivato. Se il blocco tastiera
è attivo, l’unico tasto attivo è STOP.

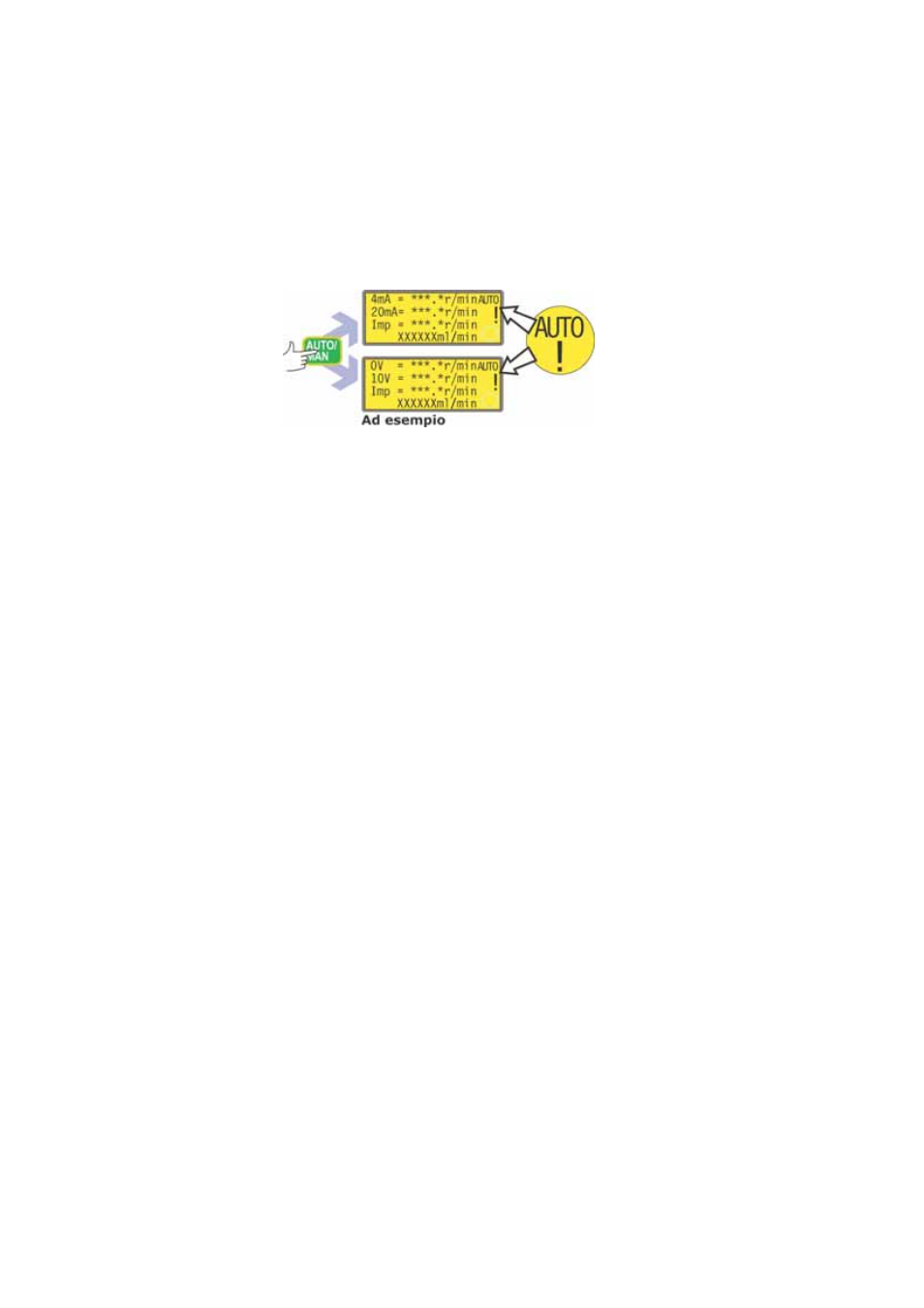

La pompa visualizza quella delle due schermate di funzionamento automatico
che è appropriata a seconda della modalità automatica precedentemente
selezionata: 4-20 mA o 0-10 V.
Le schermate di funzionamento automatico visualizzano quattro informazioni: la
velocità alla quale la pompa ruota dopo aver ricevuto un segnale basso (4 mA o
0 V); la velocità alla quale la pompa ruota dopo aver ricevuto un segnale alto
(20 mA o 10 V); la velocità impostata: la velocità alla quale la pompa ruota
correntemente in base al segnale analogico-; e la portata in millilitri al minuto.
La pompa risponde anche agli input digitali a distanza. Se l’input di funziona-
mento/arresto arresta la pompa, l’ultima riga della schermata di funzionamento
automatico indica “Arresto a distanza”. Quando la pompa viene riavviata,
questo scompare e la pompa ritorna nella modalità di funzionamento normale.
La direzione può essere cambiata a distanza in questo modo.
Se la pompa viene arrestata perché è stata rilevata una perdita, la schermata
indica “PERDITA RILEVATA”. Controllare ed effettuare il ripristino, quindi pre-
mere Stop”.
Gli output di stato a distanza funzionano completamente in questa modalità.
