Manuale per l’utente della pompa Watson-Marlow 520U IP31 19

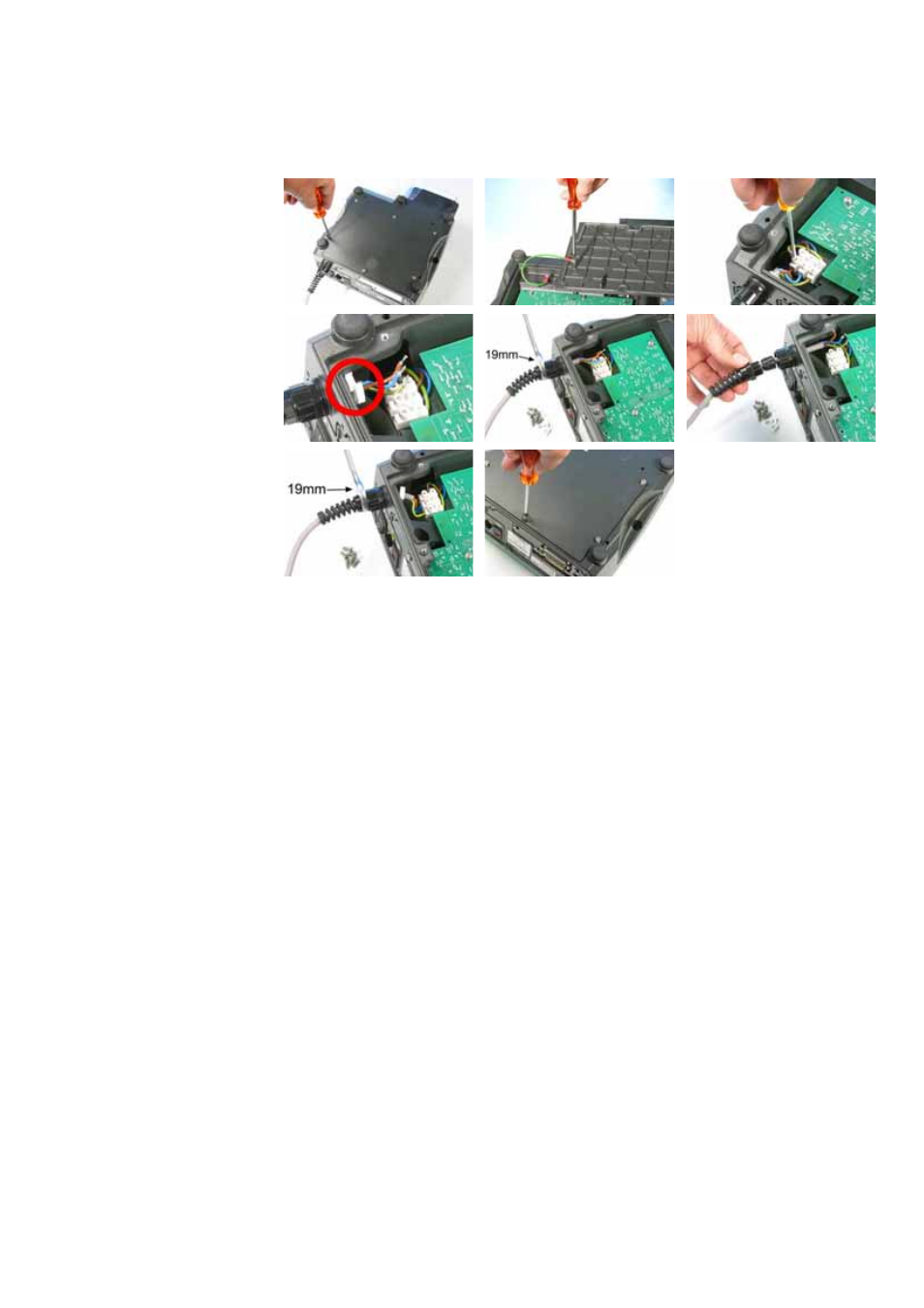

Se il cavo di alimentazione non è adeguato all’installazione, può essere sostituito.
Assicurarsi che la pompa sia isolata dall’alimentazione elettrica.
Svitare le sei viti dal coperchio della scheda di interfaccia sulla parte inferiore
della pompa. Sollevare il coperchio. Per comodità, si può togliere completa-
mente il coperchio; in tal caso staccare anche il relativo cavo di messa a terra.
Staccare i connettori della morsettiera. Togliere il fermaglio di fissaggio facen-
done scorrere le ganasce lateralmente in direzioni opposte.
Allentare la guarnizione del cavo usando una chiave da 19 mm e togliere la
guarnizione e il cavo.
Far passare un cavo sostitutivo attraverso le tre parti della guarnizione, il corpo
della pompa e il fermaglio di fissaggio.
Collegare il nuovo cavo ai connettori della morsettiera, seguendo il disegno
riportato in precedenza.
Stringere il fermaglio di fissaggio e la guarnizione a 2,5 Nm. Controllare che il
collegamento di messa a terra del coperchio della scheda sia fissato. Rimontare
il coperchio della scheda, controllando che il filo di messa a terra non rimanga
intrappolato nel bordo del coperchio stesso. Fare attenzione che la striscia di
tenuta sia correttamente posizionata in modo da assicurare una tenuta adegua-
ta.
