21.2 Velocità: output analogico

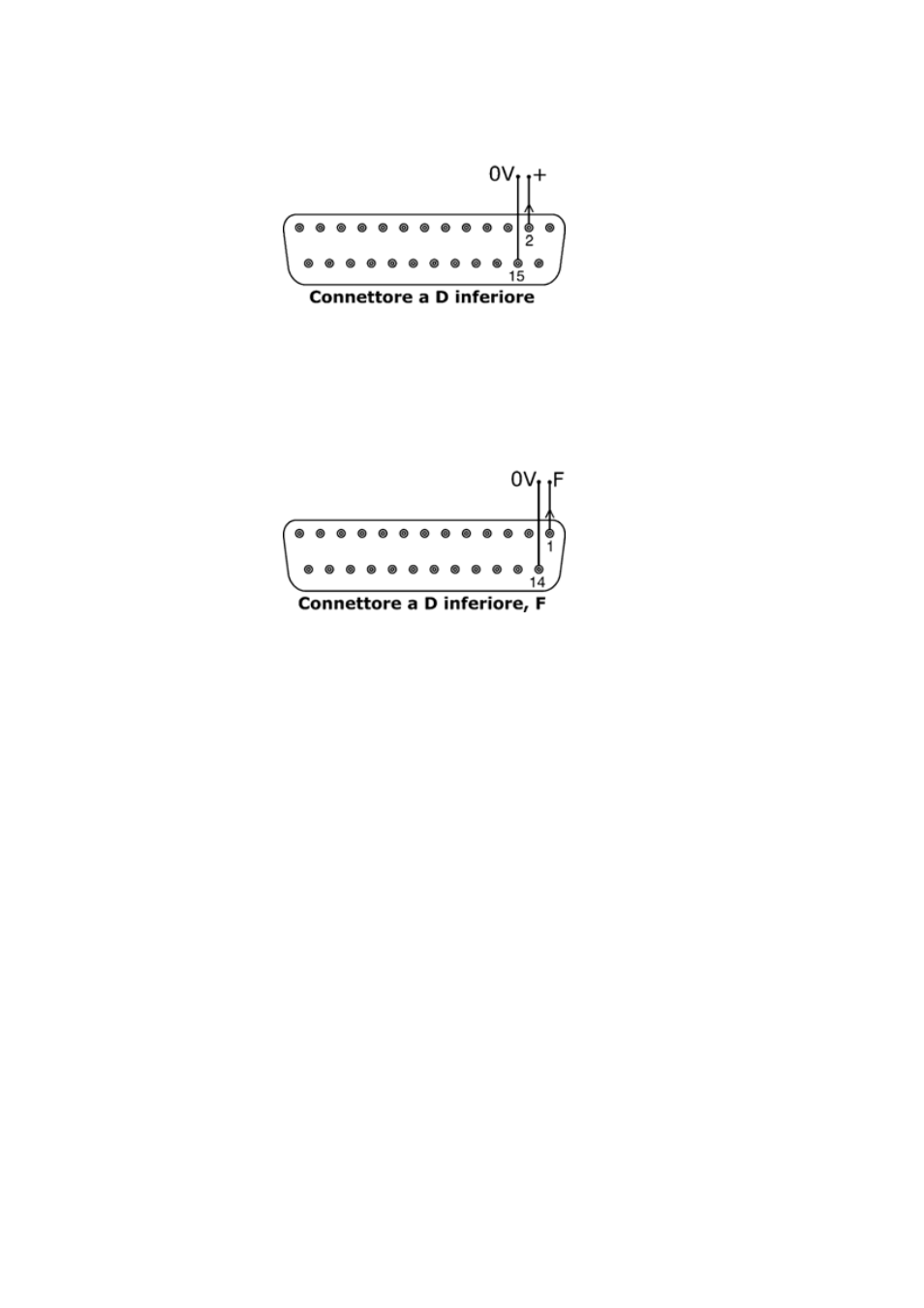

Un segnale di uscita analogica è disponibile sul pin 2 del connettore a D inferiore.
Terra al pin 15. La tensione è direttamente proporzionale alla velocità di rotazione
della testina. 0 V = velocità nulla; 10 V = velocità massima consentita.
21.3 Output frequenza tachimetro
Un segnale di uscita frequenza tachimetro è disponibile sul pin 1 del connettore a D
inferiore. Da terra al pin 14. Il segnale fornisce un impulso a onda quadra di +5 V,
massimo 10 mA, la cui frequenza è direttamente proporzionale alla velocità di
rotazione della testina della pompa. Esso fornisce 5,717 Hz/giri/min, 343 impulsi per
ogni giro dell’albero di uscita. La sequenza di impulsi proveniente dalla pompa può
essere usato per calcolare la velocità di rotazione o per determinare il numero di giri
della testina. Questo output presenta la forza necessaria per gestire la pompa fino
a una distanza di 3 m. Cavi più lunghi necessitano di un’amplificazione del segnale.
