27.4 Caricamento dell’elemento 520RE
Le testine 520RE a tubo sono regolate in fabbrica in modo da accettare tubi Watson-
Marlow con pareti da 2,4 mm. Gli elementi possono essere montati o con connettori
industriali a rilascio rapido o con connettori sanitari Tri-clamp; tuttavia, è indis-
pensabile che il valore di pressione dell’elemento corrisponda al valore di
pressione della testina in modo da utilizzare la portata del rullo a molla e le
impostazioni di occlusione corrette. Il valore di pressione della testina viene visual-
izzato nel cappuccio del rotore flessibile al centro del rotore. I valori di pressione del-
l’elemento vengono visualizzati nel manicotto del rotore.
Il cappuccio del rotore e il manicotto del connettore dell’elemento sono codificati a
colori.
Nota: Per ottenere pressioni comprese tra 4 e 7 utilizzare una pompa 520RE e il
rotore e l’elemento appropriati, la pompa deve ruotare in senso antiorario.

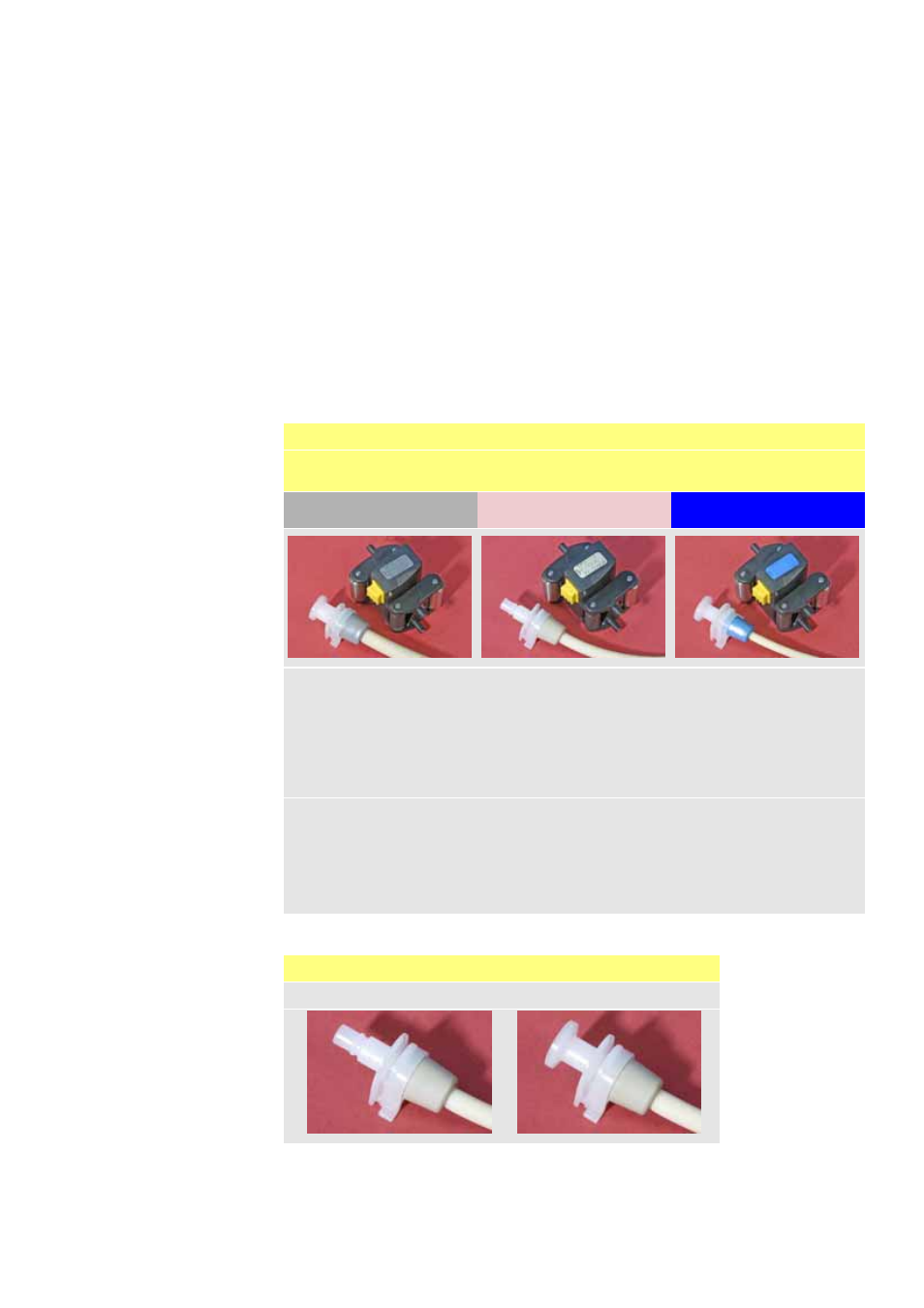

Valori di pressione dell’elemento e del rotore
Colore del cappuccio del rotore flessibile e manicotto del connettore
dell’elemento
Grigio Beige Blu
520REL
Pressioni
fino a 2 bar (30 psi)
Dimensioni diametro
3,2 mm, 6,4 mm e 9,6
mm
520REM
Pressioni
fino a 4 bar (60 psi)
Dimensioni diametro
3,2 mm e 6,4 mm
520REH
Pressioni
fino a 7 bar (100 psi)
Dimensioni diametro
3,2 mm
Marprene
industriale
TL
Pumpsil
Neoprene
Chem-Sure
Bioprene
sanitario
TL
Pumpsil
Sta-Pure
Chem-Sure
Marprene
industriale
TM
Chem-Sure
Bioprene
sanitario
TM
Sta-Pure
Marprene
industriale
TH
Chem-Sure
Bioprene
sanitario
TH
Sta-Pure
Connettori elemento per uso industriale e sanitario
Industriale Sanitario
