Manuale per l’utente della pompa Watson-Marlow 520U IP31 70
26.1 Posizione testina, smontaggio e
rimontaggio
Il corpo della testina si può montare sul meccanismo di azionamento con tre orien-
tamenti in modo da avere la posizione dell’attacco di entrata/uscita a destra, in alto
o in basso, a seconda della necessità. Posizionare la testina in modo che gli attacchi
del tubo siano rivolti verso l’alto o verso il basso solo se l’azionamento viene posto
sul bordo del banco, altrimenti il tubo della pompa o la protezione incernierata inter-
feriranno con il banco. Non posizionare la testina in modo che gli attacchi del tubo
siano rivolti verso la tastiera. In caso contrario si può dare luogo a un rischio per la
sicurezza.
La pompa può essere configurata per la rotazione in senso orario o antiorario. Va
notato, comunque, che la durata utile del tubo aumenta se il rotore ruota in senso
orario e che il rendimento rispetto alla pressione è massimo se il rotore ruota in
senso antiorario.

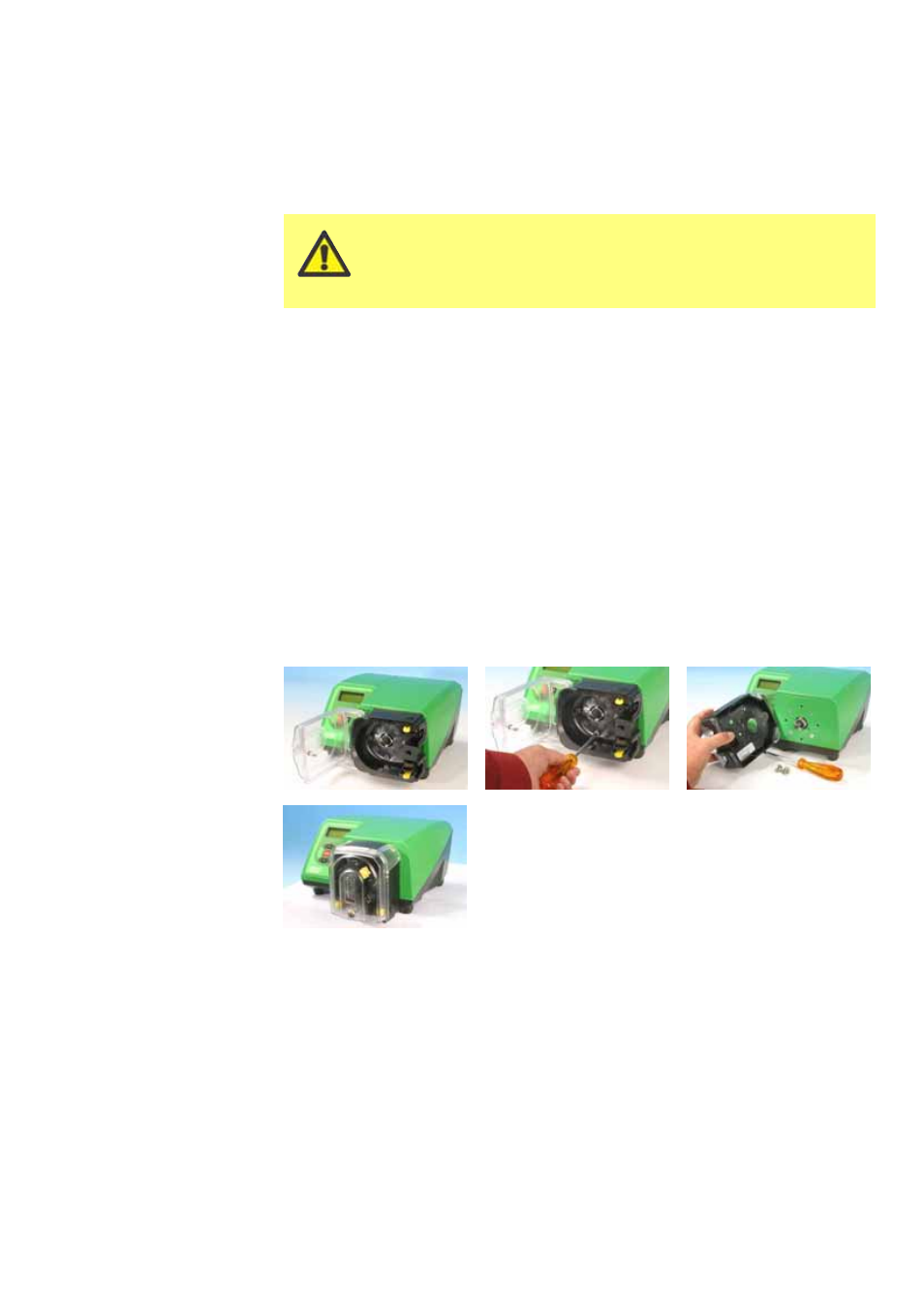

Riposizionamento del corpo della testina
Aprire la protezione della testina come descritto nella sezione 27.1 Apertura
della protezione della testina, qui di seguito.
Smontare il rotore come descritto nella sezione Smontaggio del rotore, qui di
seguito.
Svitare e togliere le quattro viti di fissaggio del corpo della testina usando un
cacciavite a lama piatta.
Smontare il corpo.
Spostare il corpo nella posizione desiderata. Riapplicare e serrare le viti di fis-
saggio.
Rimontare il rotore come descritto nella sezione Rimontaggio del rotore, qui di
seguito.
Chiudere la protezione, spingendola completamente in sede fino a bloccare la
chiusura.
Isolare sempre la pompa dall’alimentazione elettrica
prima di aprire la protezione o di effettuare qualsiasi
intervento di posizionamento, smontaggio o
manutenzione.
