Manuale per l’utente della pompa Watson-Marlow 520U IP31 53
21 Cablaggio del comando
automatico

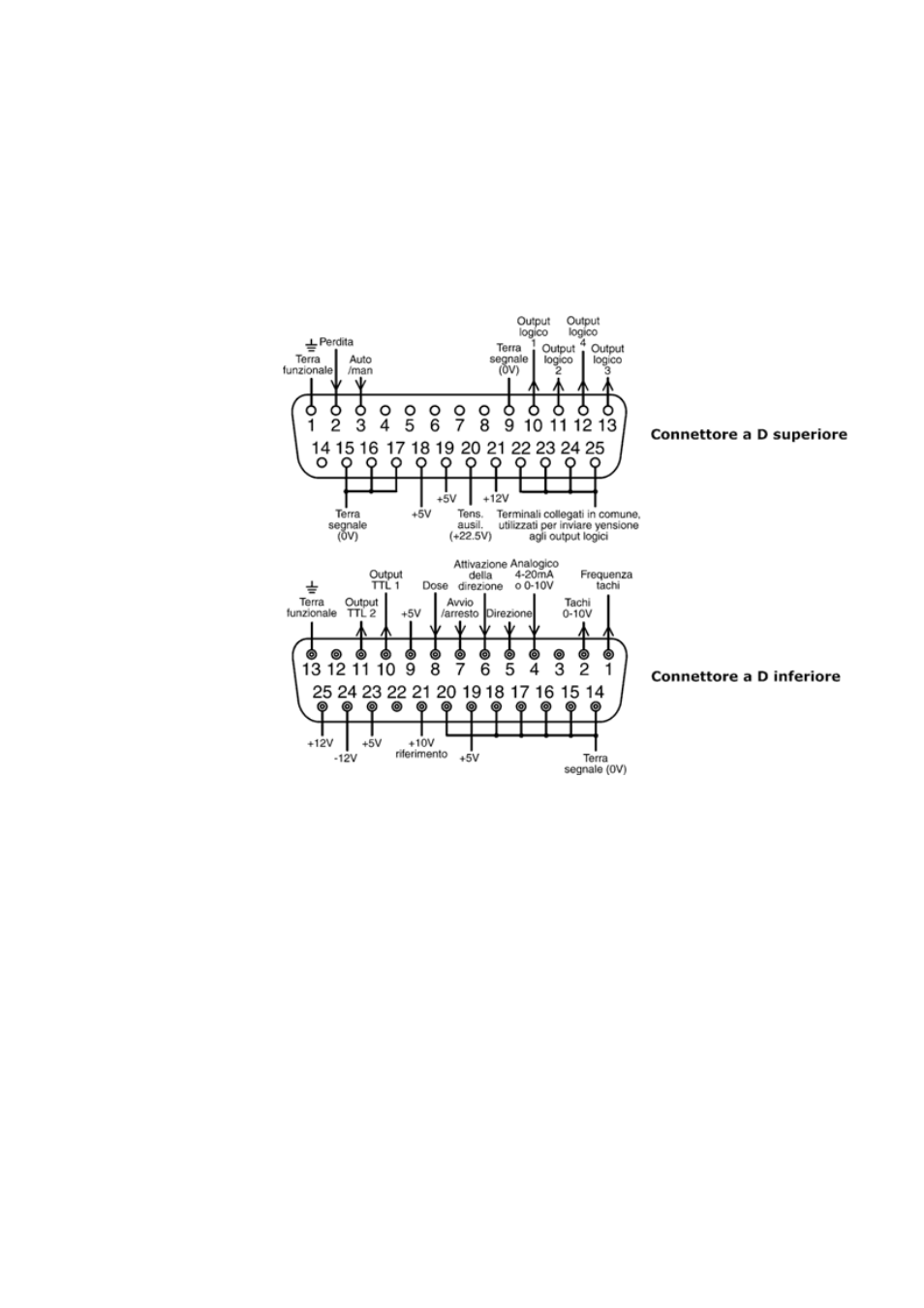

Il collegamento della pompa con altri dispositivi avviene tramite due connettori a D
sulla parte posteriore della pompa. Quello superiore è maschio, quello inferiore è
femmina. I corrispondenti connettori maschio e femmina, schermati ai fini della
compatibilità con le emissioni elettromagnetiche, devono essere saldati in modo
tradizionale a cavi di comando schermati.
Cavi di comando consigliati: a 7 fili di 0,2 mm di diametro (24 AWG), schermato, cir-
colare, contenente un massimo di 25 conduttori. Lo schermo del cavo deve essere
collegato a terra tramite il pin di messa a terra funzionale sul connettore a D (pin 1
sul connettore superiore maschio a 25 vie, pin 13 sul connettore a D inferiore fem-
mina a 25 vie) oppure tramite la parte metallica della presa o della spina.
La pompa soddisfa tutti i requisiti di compatibilità con le emissioni elettromagnetiche
con cavi di lunghezza massima di 25 m del tipo specificato in precedenza. Oltre a
questa distanza, è responsabilità dell’utente garantire che il funzionamento della
pompa sia sicuro e affidabile con il comando a distanza e con quello automatico.
I cavi a 0 V di questa pompa sono isolati dalla terra tramite trasformatore di rete
(messa a terra fluttuante). Può essere collegata a interfacce a 0 V isolate o a 0 V
collegate a terra. Gli output 1 e 2 TTL (transistor logic) usati qui sono composti di
due stati: nominalmente 0 V e 5 V, ma in pratica < 0,4 V (< 16 mA) e 2,4-5 V
(< 0,4 mA). Non sono adatti per azionare relè. Se è necessario azionare un relè
tramite il segnale TTL, procedere come descritto successivamente nella sezione
21.9 Output logici 1-4.
