Primi passi con TNC 640
1.3 Programmazione della prima parte
1
58
TNC 640 | Manuale utente Programmazione DIN/ISO | 3/2015
Creazione del programma ciclo

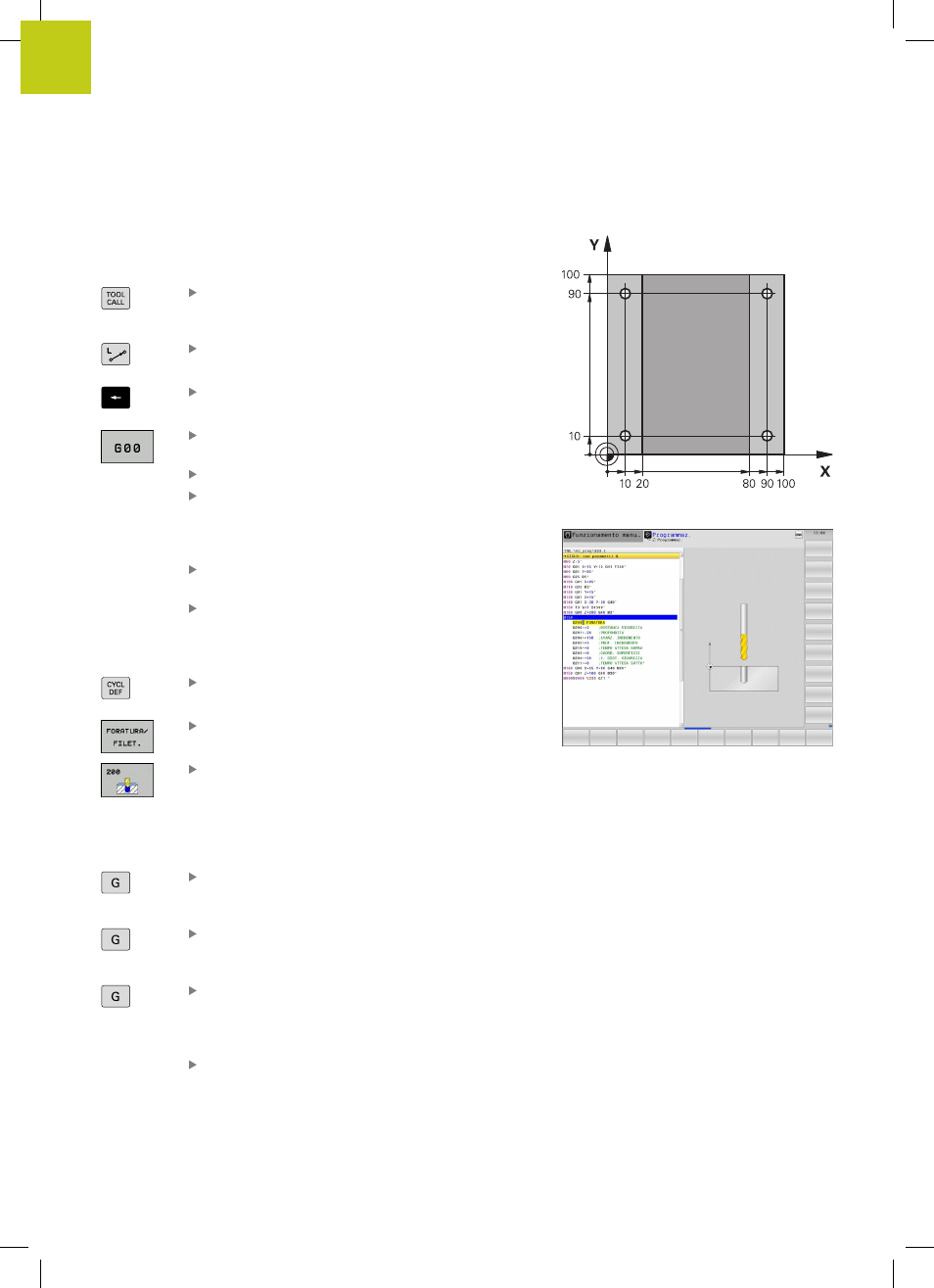

I fori rappresentati a destra in figura (profondità 20 mm) dovrebbero
essere realizzati con un ciclo di foratura standard. La definizione del
pezzo grezzo è già stata creata.
Chiamata utensile: inserire i dati utensile.
Confermare ogni immissione con il tasto
ENT, non
tralasciare l'asse utensile
Premere il tasto
L per aprire un blocco di
programma per un movimento rettilineo
Spostarsi con il tasto freccia a sinistra nel campo
di immissione delle funzioni G
Selezionare il softkey G00 per un movimento di
traslazione in rapido
Selezionare il softkey
G90 per quote assolute
Disimpegno utensile: premere il tasto arancione
dell'asse
Z e inserire il valore della posizione da
raggiungere, ad es. 250. Confermare con il tasto
ENT
Senza attivazione della correzione raggio: premere
il softkey
G40
Funzione ausiliaria M? Inserire il mandrino e il
refrigerante, ad es.
M13, confermare con il tasto
END: il TNC memorizza il blocco di traslazione
immesso
Richiamare il menu dei cicli
Visualizzare i cicli di foratura
Selezionare il ciclo di foratura standard 200: il TNC
avvia il dialogo per la definizione del ciclo. Inserire
i parametri richiesti dal TNC, passo dopo passo,
confermando ogni inserimento con il tasto
ENT. Il
TNC visualizza sulla destra anche un grafico in cui
è rappresentato il relativo parametro ciclo
Inserire il valore
0 per raggiungere la prima
posizione di foratura: inserire le
coordinate della
posizione di foratura, richiamare il ciclo con
M99
Inserire
0 per raggiungere la successiva posizione
di foratura: inserire le
coordinate delle relative
posizioni di foratura, richiamare il ciclo con
M99
Inserire il valore
0 per disimpegnare l'utensile:
premere il tasto arancione dell'asse
Z e inserire il
valore della posizione da raggiungere, ad es. 250.
Confermare con il tasto
ENT
Funzione ausiliaria M? Inserire M2 per fine
programma, confermare con il tasto
END: il TNC
memorizza il blocco di traslazione immesso
