Dati utensile

5.2

5

TNC 640 | Manuale utente Programmazione DIN/ISO | 3/2015

173

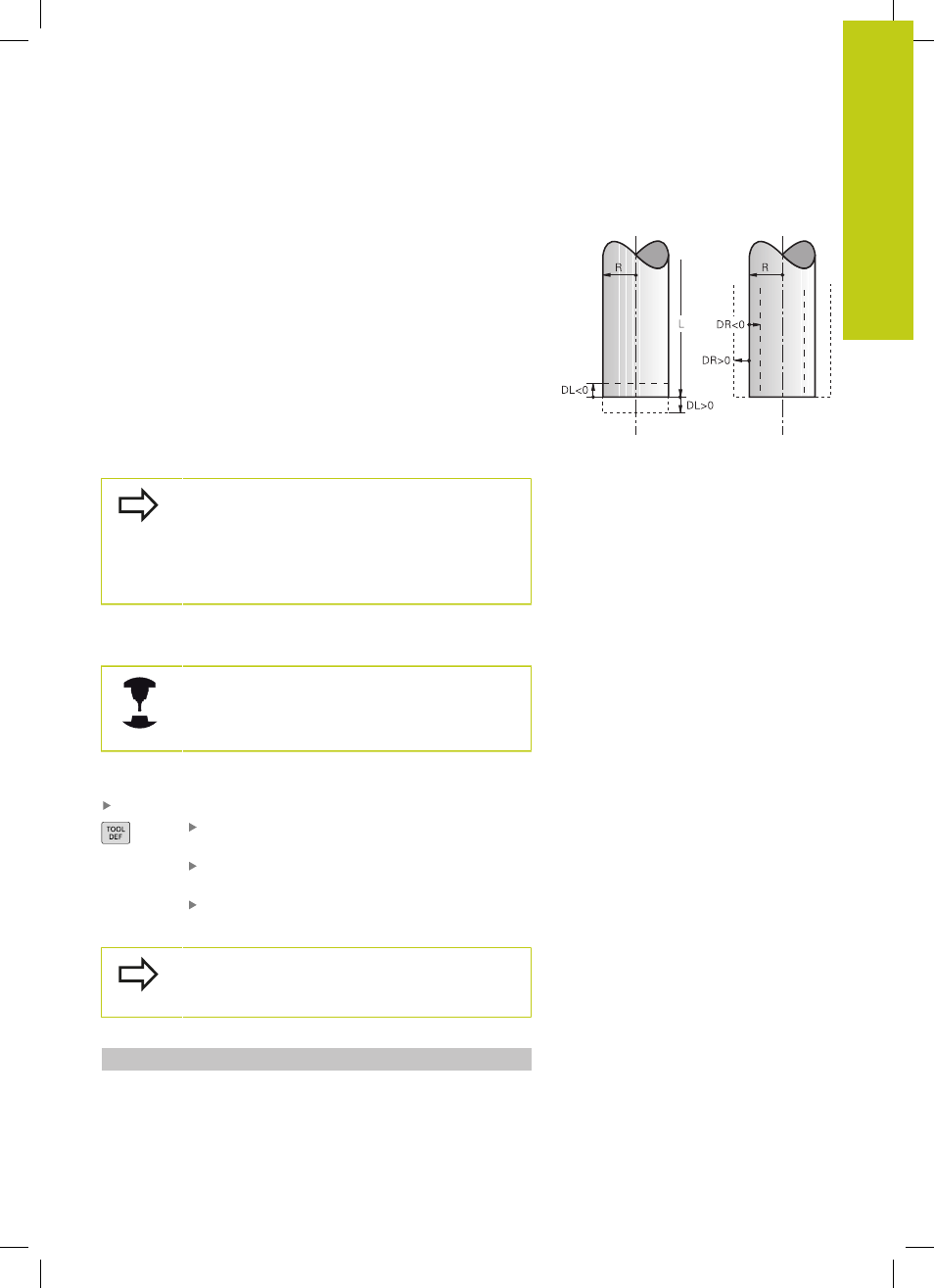

Valori delta per lunghezze e raggi

I valori delta indicano gli scostamenti in lunghezza e nel raggio di
utensili.

Un valore delta positivo significa una maggiorazione (

DL, DR,

DR2>0). Nelle lavorazioni con una maggiorazione si deve indicare
il valore della stessa nella programmazione della chiamata utensile
con

T.

Un valore delta negativo significa una minorazione (

DL, DR, DR2<0).

La minorazione viene inserita nella tabella utensili per l'usura
dell'utensile.

Per i valori delta vengono introdotti valori numerici. Nei blocchi

T i

valori possono essere introdotti anche con un parametro Q.

Campo di immissione: il valore massimo dei valori delta è di
± 99,999 mm.

I valori delta della tabella utensili influiscono sulla
rappresentazione grafica della simulazione di
asportazione.

I valori delta del blocco

T influiscono sulla

visualizzazione della posizione in funzione del
parametro macchina

progToolCallDL.

Inserimento dei dati utensile nel programma

Il costruttore della macchina definisce la funzionalità
della funzione

G99. Consultare il manuale della

macchina.

Per ogni utensile il numero, la lunghezza e il raggio vengono definiti
una volta nel programma di lavorazione in un blocco

G99:

Selezionare la definizione utensile: premere il tasto

TOOL DEF

Numero utensile: identificazione univoca di un
utensile mediante il numero utensile
Lunghezza utensile: valore di correzione della
lunghezza dell'utensile
Raggio utensile: valore di correzione del raggio
dell'utensile

Il valore della lunghezza e del raggio possono essere
inseriti durante il dialogo direttamente nel relativo
campo: premere il softkey per l’asse desiderato.

Esempio

N40 G99 T5 L+10 R+5 *
