Programmazione: programmazione di profili
6.5
Movimenti traiettoria – Coordinate polari
6
240
TNC 640 | Manuale utente Programmazione DIN/ISO | 3/2015

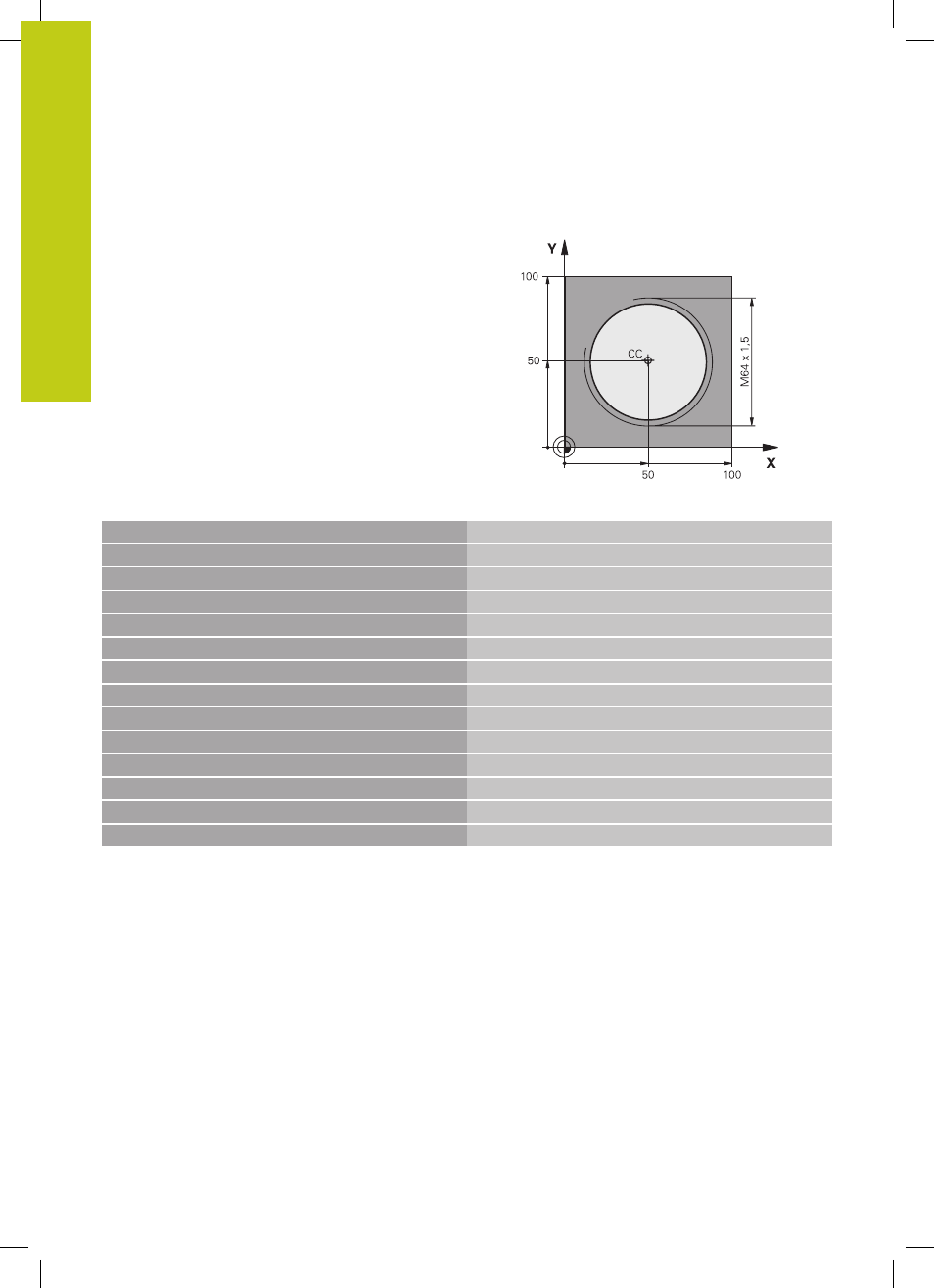

Esempio: traiettoria elicoidale
%HELIX G71 *
N10 G30 G17 X+0 Y+0 Z-20 *
Definizione pezzo grezzo
N20 G31 G90 X+100 Y+100 Z+0 *
N30 T1 G17 S1400 *
Chiamata utensile
N40 G00 G40 G90 Z+250 *
Disimpegno utensile
N50 X+50 Y+50 *
Preposizionamento utensile
N60 G29 *
Conferma dell'ultima posizione programmata quale polo
N70 G01 Z-12,75 F1000 M3 *
Posizionamento alla profondità di lavorazione
N80 G11 G41 R+32 H+180 F250 *
Posizionamento sul primo punto del profilo
N90 G26 R2 *
Raccordo
N100 G13 G91 H+3240 Z+13,5 F200 *
Percorso elicoidale
N110 G27 R2 F500 *
Distacco tangenziale
N120 G01 G40 G90 X+50 Y+50 F1000 *
Disimpegno utensile, fine programma
N130 G00 Z+250 M2 *
