Programmazione: programmazione di profili
6.3 Avvicinamento e allontanamento dal profilo
6
212
TNC 640 | Manuale utente Programmazione DIN/ISO | 3/2015
Punto finale
Premesse per la selezione del punto finale:
raggiungibile senza collisioni
vicino all'ultimo punto del profilo
Esclusione di danni al profilo: il punto finale ottimale si trova
sul prolungamento della traiettoria utensile per la lavorazione
dell'ultimo elemento di profilo

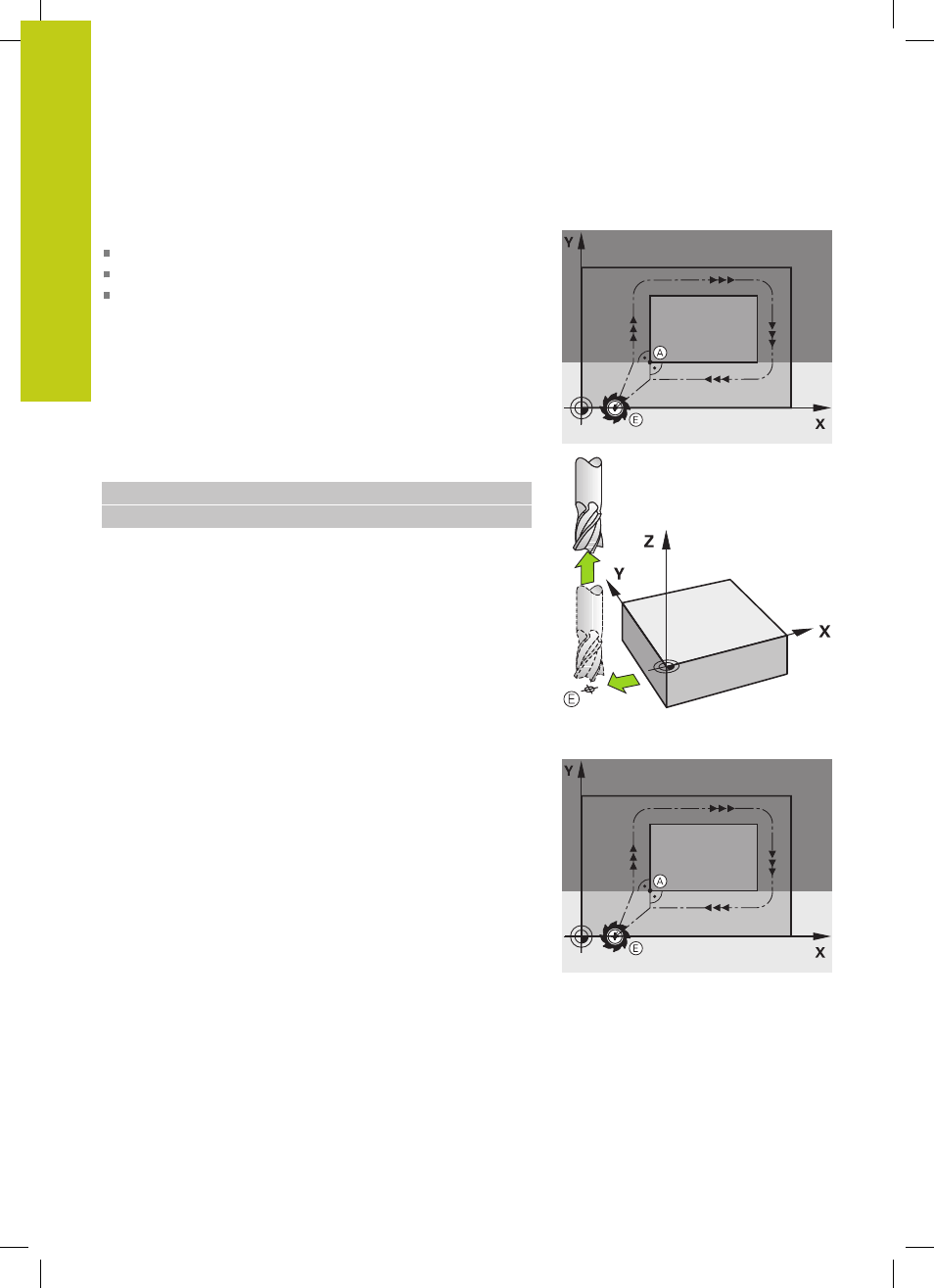

Esempio nella figura a destra:
definendo il punto finale nel campo grigio scuro, il profilo viene
danneggiato nell'avvicinamento al punto finale del profilo.
Distacco dal punto finale sull'asse del mandrino
Nel distacco dal punto finale programmare separatamente l'asse
del mandrino. Vedere figura in centro a destra.
blocchi NC
N50 G01 G40 X+60 Y+70 F700*
N60 G00 Z+250 *
Punto di partenza e punto finale comuni
Per i punti di partenza e finale comuni non programmare alcuna
correzione del raggio.
Esclusione di danni al profilo: il punto di partenza ottimale si trova
tra i prolungamenti delle traiettorie utensile per la lavorazione del
primo e dell'ultimo elemento di profilo.
Esempio nella figura a destra:
definendo il punto finale nel campo grigio scuro, il profilo viene
danneggiato in avvicinamento o distacco dal profilo.
