Programmazione: acquisizione dati da file CAD
7.3 Convertitore DXF (opzione #42)
7
262
TNC 640 | Manuale utente Programmazione DIN/ISO | 3/2015

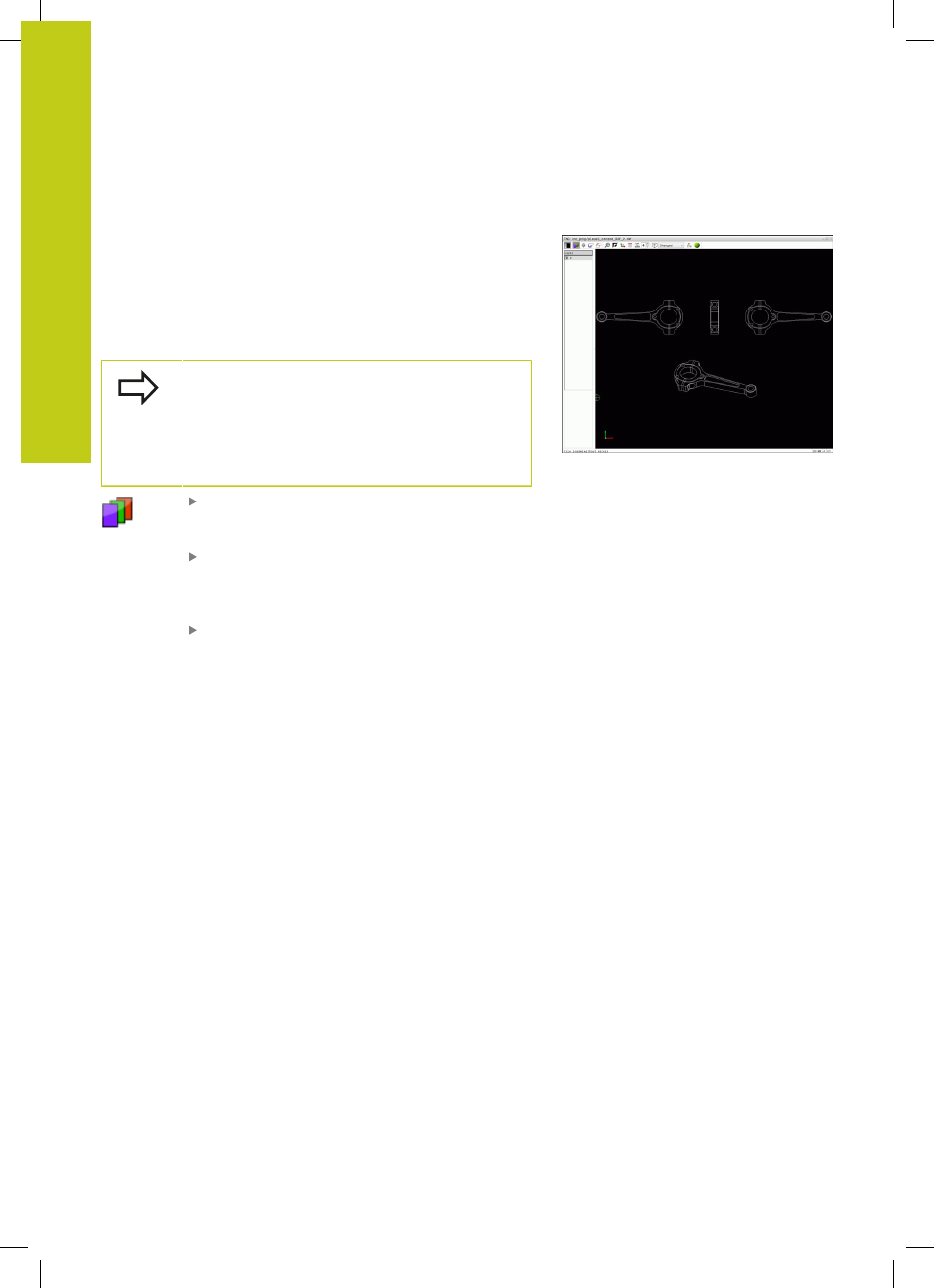

Impostazione dei layer
I file DXF contengono di norma più layer (piani). Attraverso la
tecnica a layer il progettista raggruppa diversi tipi di elementi, ad es.
il profilo vero e proprio del pezzo, le quote, le linee ausiliarie e di
costruzione, i tratteggi e i testi.
Per avere sullo schermo il minor numero possibile di informazioni
superflue durante la selezione del profilo, tutti i layer superflui
contenuti nel file DXF possono essere mascherati.
Il file DXF da elaborare deve contenere almeno
un layer. Gli elementi non assegnati ad alcun layer
vengono automaticamente spostati dal TNC nel layer
"anonimo".
Si può selezionare un profilo anche se il progettista
ha memorizzato le linee su diversi layer.
Selezionare il modo per l'impostazione dei layer:
il TNC visualizza nella finestra con lista tutti i layer
contenuti nel file DXF attivo
Mascherare un layer: selezionare con il
tasto sinistro del mouse il layer desiderato e
mascherarlo cliccando sulla casella di controllo. In
alternativa utilizzare il tasto di spaziatura
Visualizzare un layer: selezionare con il tasto
sinistro del mouse il layer desiderato e visualizzarlo
cliccando sulla casella di controllo. In alternativa
utilizzare il tasto di spaziatura
