4.3 Strutturare programmi
Definizione, possibilità di inserimento
Il TNC dà la possibilità di commentare il programma di lavorazione
con brevi blocchi di strutturazione. I blocchi di strutturazione sono
testi (max. 252 caratteri) che rappresentano commenti o titoli per le
successive righe del programma.
Blocchi di strutturazione razionali aumentano la facilità di
orientamento e di comprensione di programmi lunghi e complessi.
Questo facilita in particolare la modifica del programma in un
secondo tempo. I blocchi di strutturazione possono essere inseriti
nel programma in un punto qualsiasi.
È anche possibile rappresentarli in una finestra specifica. Utilizzare
a tale scopo la relativa ripartizione dello schermo.
I punti di strutturazione inseriti vengono gestiti dal TNC in un file
separato (estensione .SEC.DEP). In questo modo si aumenta la
velocità di navigazione nella finestra di strutturazione.

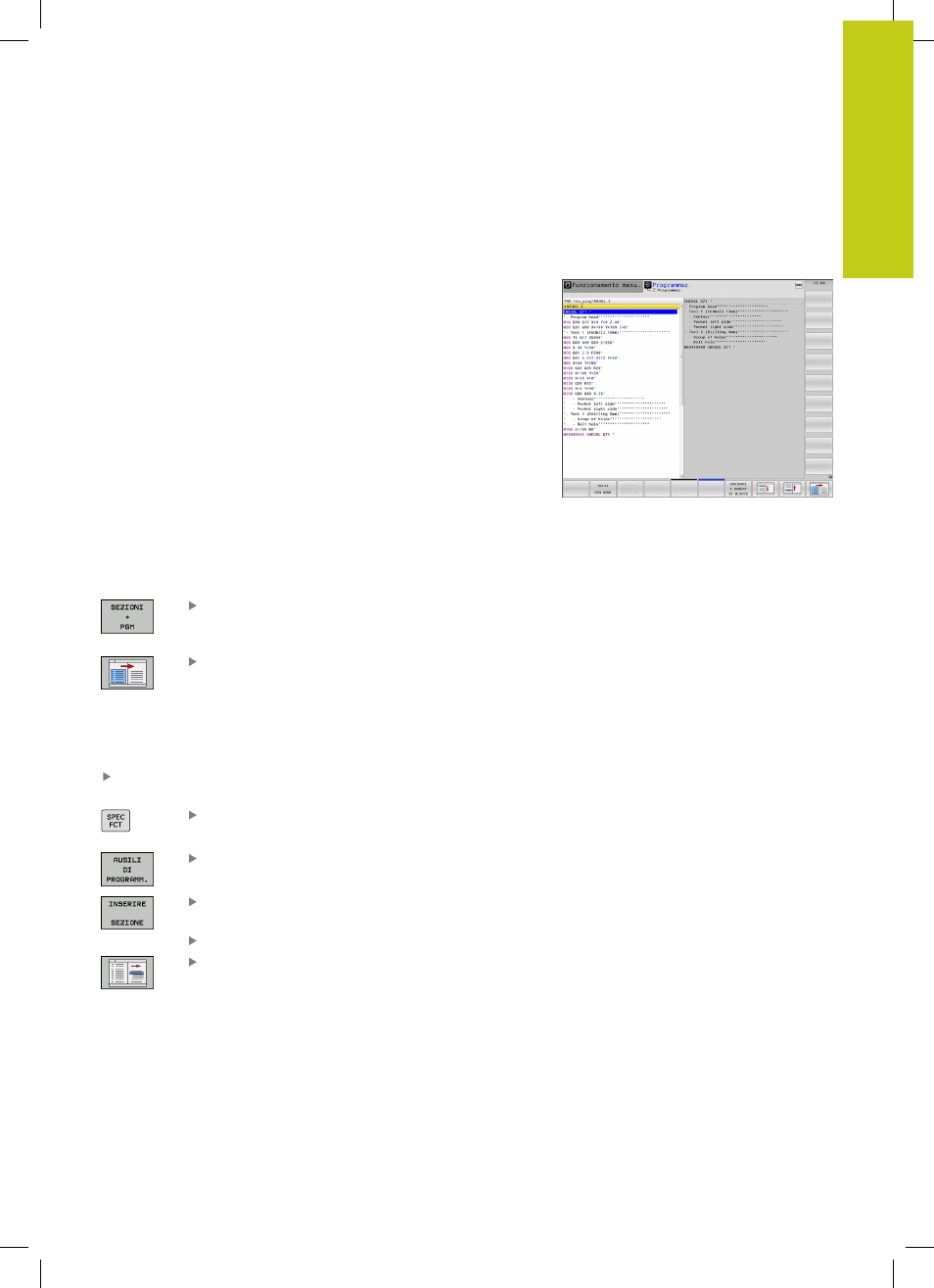

Visualizzazione finestra di strutturazione/cambio
della finestra attiva
Visualizzare la finestra di strutturazione:
selezionare la ripartizione dello schermo
PROGRAMMA + STRUTTUR.
Cambiare la finestra attiva: premere il softkey
CAMBIO FINESTRA
Inserire il blocco di strutturazione nella finestra del
programma
Selezionare il blocco alla fine del quale si desidera inserire il
blocco di strutturazione
Premere il tasto
SPEC FCT
Premere il softkey
AUSILI DI PROGRAMM.
Premere il softkey
INSERIRE STRUTTUR. o il tasto
* sulla tastiera ASCII esterna
Inserire il testo di strutturazione
Event. modificare la profondità di strutturazione
con il softkey
Selezione di blocchi nella finestra di strutturazione
Saltando da un blocco all'altro nella finestra di strutturazione, il
TNC visualizza contemporaneamente i blocchi nella finestra di
programma. In questo modo si possono saltare ampie parti di
programma.
