Rotazione piano di lavoro (opzione #8) 15.11
15
TNC 640 | Manuale utente Programmazione DIN/ISO | 3/2015
543
15.11 Rotazione piano di lavoro
(opzione #8)
Applicazione, funzionamento
Le funzioni per la rotazione del piano di lavoro
vengono interfacciate dal costruttore della macchina
tra TNC e macchina. Per determinate teste orientabili
(tavole orientabili), il costruttore della macchina
definisce se gli angoli programmati nel ciclo vengono
interpretati dal TNC come coordinate degli assi
rotativi oppure quali componenti angolari di un piano
inclinato. Consultare il manuale della macchina.

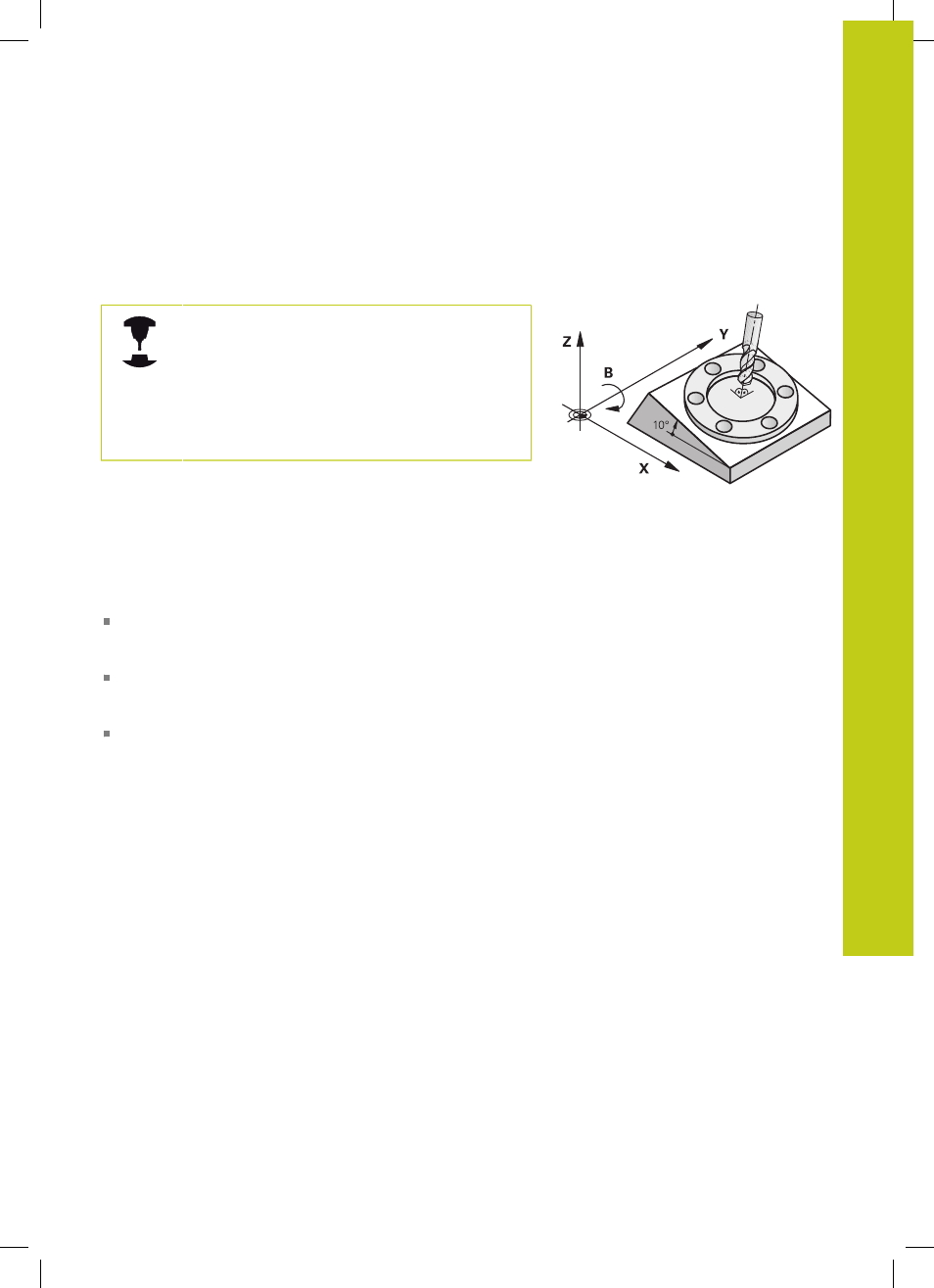

Il TNC supporta la rotazione dei piani di lavoro su macchine utensili
con teste o tavole orientabili. Applicazioni tipiche sono, ad es., fori
obliqui o profili posti in modo obliquo nello spazio. Il piano di lavoro
viene sempre ruotato intorno al punto zero attivo. La lavorazione
viene programmata come d'abitudine in un piano principale (ad es.
piano X/Y) mentre l'esecuzione viene realizzata in un piano ruotato
rispetto al piano principale.
Per la rotazione del piano di lavoro sono disponibili tre funzioni:
Rotazione manuale con il softkey 3D ROT nei modi operativi
Funzionamento manuale e Volantino elettronico, vedere
"Attivazione della rotazione manuale", Pagina 546
Rotazione controllata, ciclo
G80 nel programma di lavorazione
(vedere manuale utente Programmazione di cicli, ciclo 19 PIANO
DI LAVORO)
Rotazione controllata, funzione
PLANE nel programma di
lavorazione vedere "Funzione PLANE: rotazione del piano di
lavoro (opzione #8)", Pagina 419
Le funzioni del TNC per la "Rotazione piano di lavoro" sono
conversioni di coordinate. Il piano di lavoro è comunque sempre
perpendicolare alla direzione dell'asse utensile.
