Programmazione: acquisizione dati da file CAD
7.3 Convertitore DXF (opzione #42)
7
274
TNC 640 | Manuale utente Programmazione DIN/ISO | 3/2015

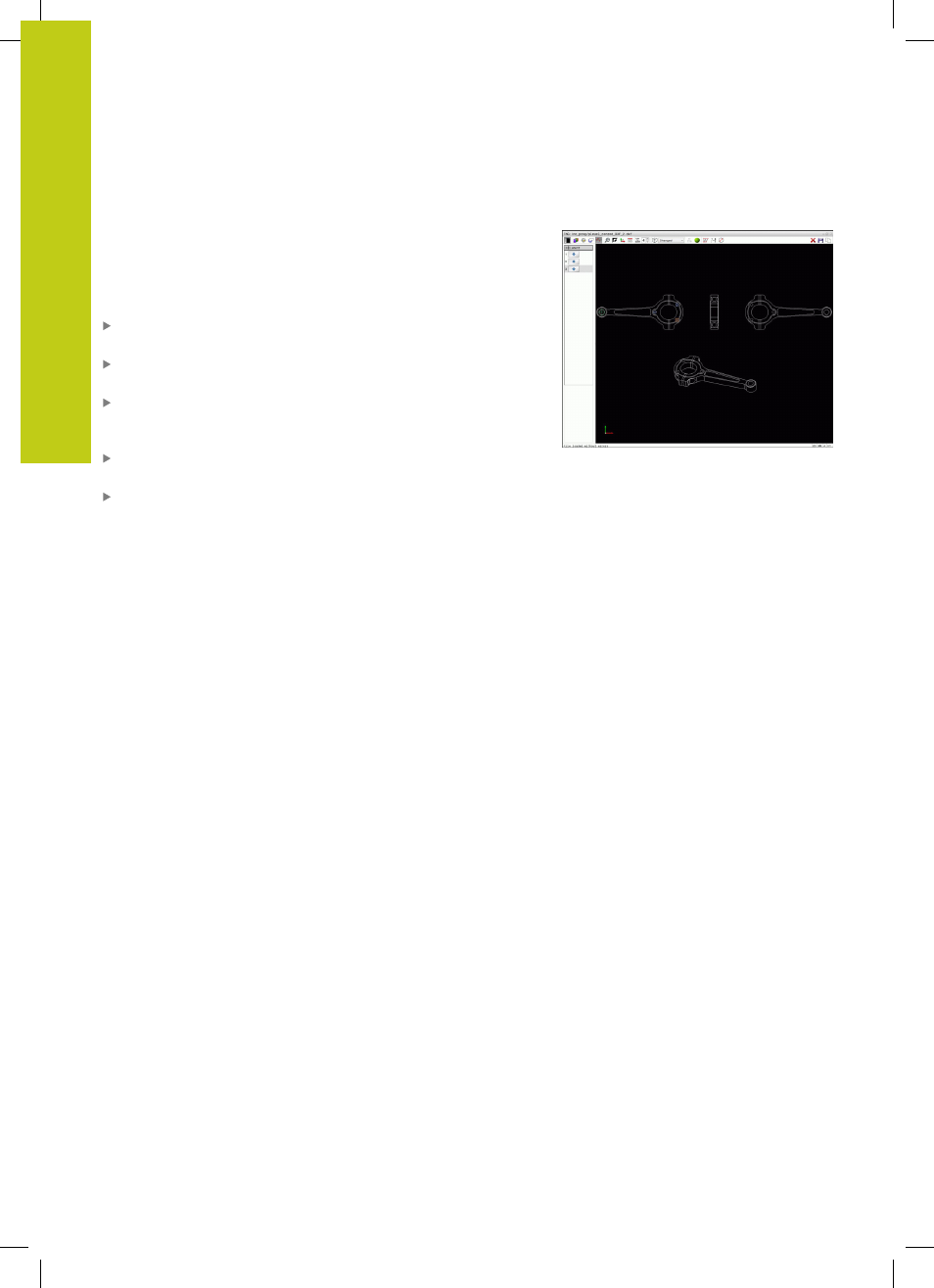

Informazioni su elementi
Il TNC visualizza nella finestra informativa degli elementi le
coordinate della posizione di lavorazione selezionate per ultime
nella finestra con lista o nella finestra grafica utilizzando il mouse.
La rappresentazione della grafica può anche essere modificata con
il mouse. Sono disponibili le funzioni riportate di seguito:
Per ruotare in modo tridimensionale il modello rappresentato:
tenere premuto il tasto destro del mouse e muovere il mouse.
Per spostare il modello rappresentato: tenere premuto il tasto
centrale, oppure la rotella, del mouse e muovere il mouse.
Per ingrandire con il mouse una determinata zona: tenendo
premuto il tasto sinistro del mouse marcare la zona. Dopo aver
rilasciato il tasto sinistro del mouse il TNC ingrandisce la vista.
Per ingrandire o ridurre rapidamente una zona a scelta: ruotare
avanti o indietro la rotella del mouse.
Per ritornare alla vista standard: premere il tasto Shift e fare
contemporaneamente doppio clic con il tasto destro del mouse.
Facendo clic soltanto con il tasto destro del mouse, l'angolo di
rotazione rimane invariato.
