Fresatura inclinata nel piano ruotato (opzione #9) 12.3
12
TNC 640 | Manuale utente Programmazione DIN/ISO | 3/2015
441
12.3 Fresatura inclinata nel piano ruotato
(opzione #9)
Funzione
In collegamento con le nuove funzioni
PLANE e M128, si può
eseguire la fresatura inclinata in un piano di lavoro ruotato. A
questo scopo si dispone di due definizioni possibili:
Fresatura inclinata con spostamento incrementale di un asse
rotativo
La fresatura inclinata nel piano ruotato funziona solo
con frese a raggio frontale.

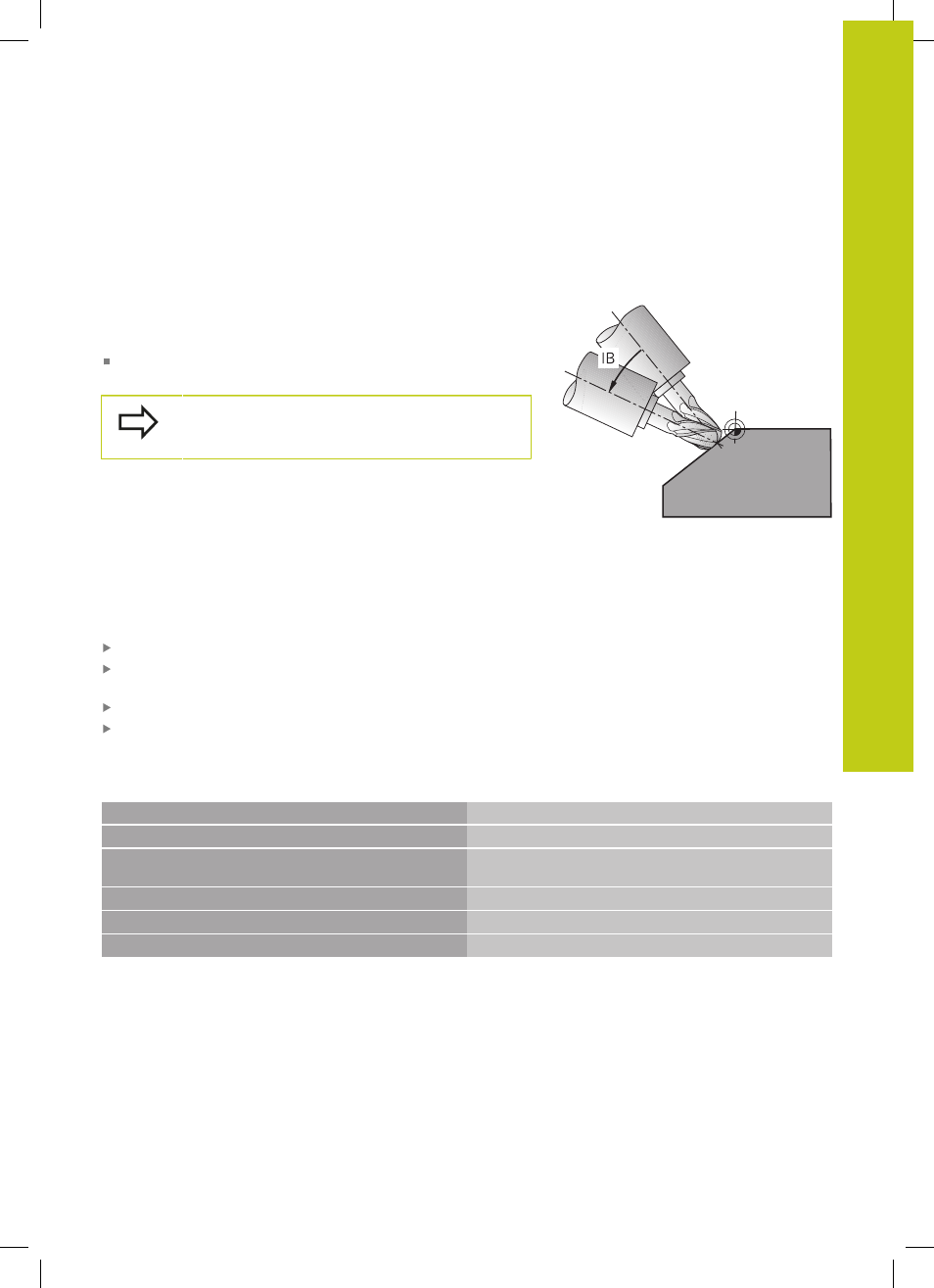

Fresatura inclinata con spostamento incrementale di
un asse rotativo
Disimpegno utensile
Definizione di una qualsiasi funzione PLANE, fare attenzione al
comportamento nel posizionamento
Attivazione della funzione M128
Mediante un blocco lineare definizione incrementale dello
spostamento sull’angolo di inclinazione desiderato nell’asse
corrispondente
Blocchi esemplificativi NC
...
N12 G00 G40 Z+50 *
Posizionamento ad altezza di sicurezza
N13 PLANE SPATIAL SPA+0 SPB-45 SPC+0 MOVE ABST50
F900 *
Definizione e attivazione della funzione PLANE
N14 M128 * Attivazione della funzione M128
N15 G01 G91 F1000 B-17 * Impostazione dell’angolo di inclinazione
... Definizione della lavorazione nel piano ruotato
