Grafica di programmazione 4.6
4
TNC 640 | Manuale utente Programmazione DIN/ISO | 3/2015
155

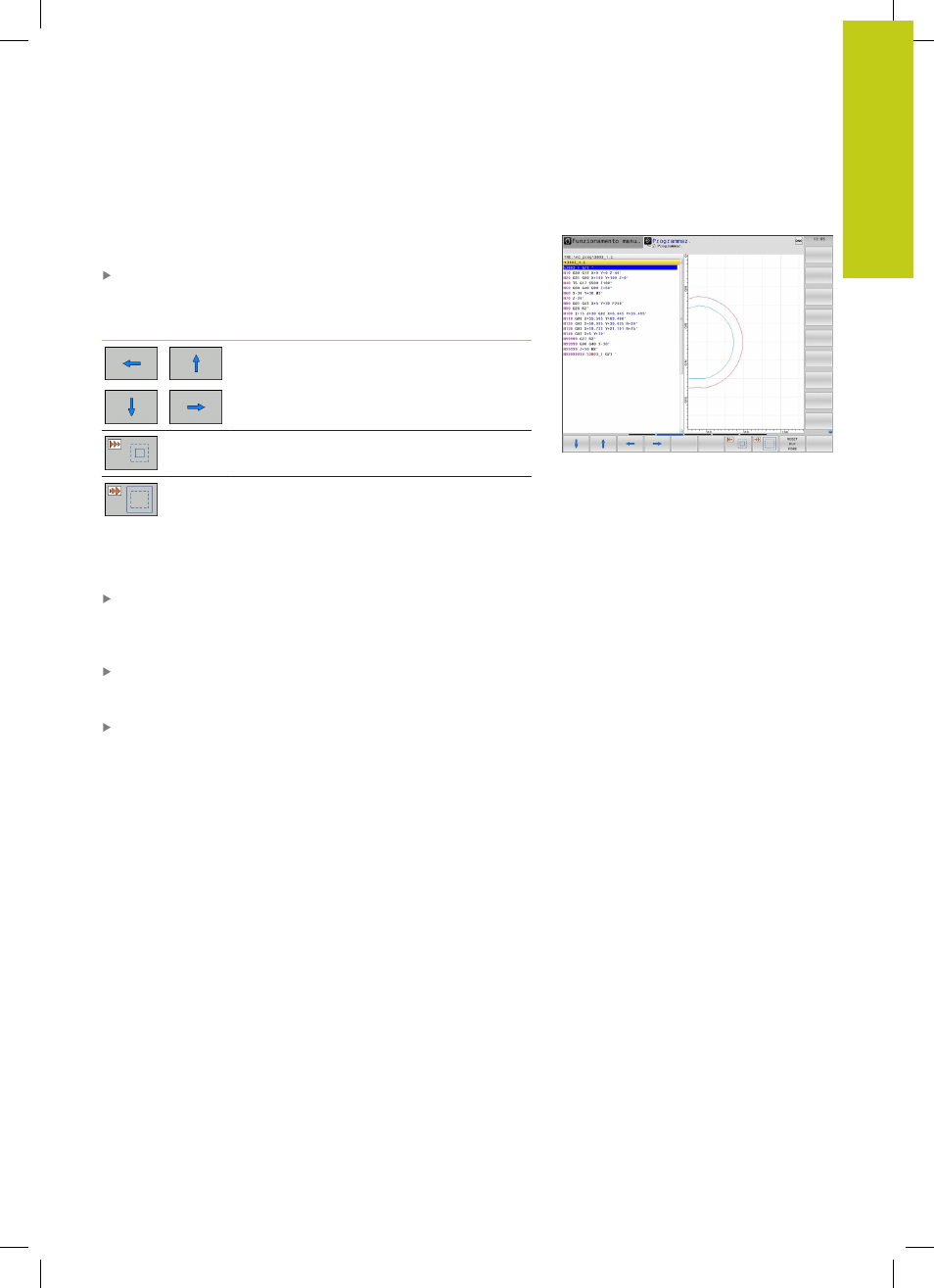

Ingrandimento o riduzione di un dettaglio
La rappresentazione per la grafica può essere definita
individualmente.
Commutare il livello softkey (secondo livello, vedere figura)
Sono disponibili le seguenti funzioni:
Softkey Funzione
Per spostare la sezione premere il relativo
softkey
Premere il softkey per ridurre la sezione
Premere il softkey per ingrandire la sezione
Con il softkey
RESET BLK FORM si ripristina il dettaglio originale
La rappresentazione della grafica può anche essere modificata con
il mouse. Sono disponibili le funzioni riportate di seguito:
Per spostare il modello rappresentato: tenere premuto il tasto
centrale, oppure la rotella, del mouse e muovere il mouse.
Premendo contemporaneamente il tasto Shift, il modello può
essere spostato soltanto in orizzontale o verticale.
Per ingrandire con il mouse una determinata zona: tenendo
premuto il tasto sinistro del mouse marcare la zona. Dopo aver
rilasciato il tasto sinistro del mouse il TNC ingrandisce la vista.
Per ingrandire o ridurre rapidamente una zona a scelta: ruotare
avanti o indietro la rotella del mouse.
