Programmazione: utensili
5.2 Dati utensile
5
172
TNC 640 | Manuale utente Programmazione DIN/ISO | 3/2015
5.2 Dati utensile

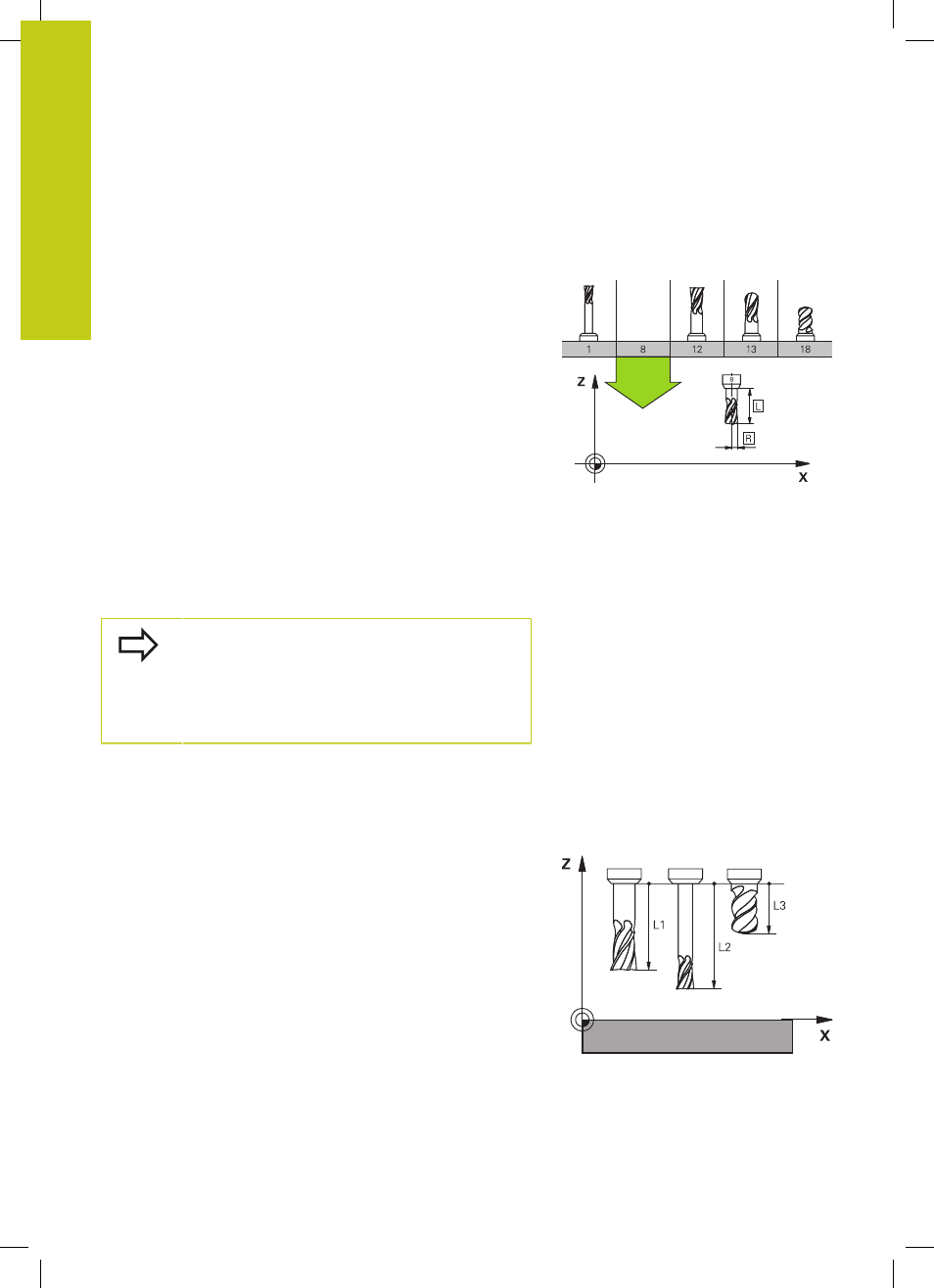

Premesse per la correzione utensile
Di norma si programmano le coordinate delle traiettorie nel modo
in cui il pezzo viene quotato nel disegno. Affinché il TNC possa
calcolare la traiettoria del centro dell'utensile, ossia eseguire una
correzione dell'utensile, occorre inserire lunghezza e raggio per
ogni utensile utilizzato.
I dati utensile possono essere inseriti con la funzione
G99
direttamente nel programma o separatamente in tabelle utensili.
Inserendo i dati utensile nelle tabelle, sono disponibili ulteriori
informazioni specifiche sugli utensili. Durante l'esecuzione del
programma il TNC tiene conto di tutti i dati inseriti.
Numero utensile, nome utensile
Ogni utensile viene identificato da un numero tra 0 e 32767.
Lavorando con tabelle utensili si possono assegnare inoltre dei
nomi utensile. I nomi utensile possono essere composti da 32
caratteri al massimo.
Caratteri ammessi: # $ % & , - . 0 1 2 3 4 5 6 7 8 9 @
A B C D E F G H I J K L M N O P Q R S T U V W X Y
Z _
Caratteri non ammessi: <carattere di spaziatura> ! "
' ( ) * + : ; < = > ? [ / ] ^ ` a b c d e f g h I j k l m n o p
q r s t u v w x y z { | } ~
L'utensile con il numero 0 viene identificato quale "utensile zero"
con lunghezza L=0 e raggio R=0. Anche nelle tabelle utensili il T0
dovrà essere definito con L=0 e R=0.
Lunghezza utensile L
La lunghezza utensile L dovrebbe essere inserita
fondamentalmente come lunghezza assoluta riferita all'origine
dell'utensile. Per numerose funzioni in collegamento con la
lavorazione su più assi il TNC richiede obbligatoriamente la
lunghezza totale dell'utensile.
Raggio utensile R
Il raggio R dell'utensile viene inserito direttamente.
