Rappresentazione del pezzo grezzo nell'area di lavoro 17.2
17
TNC 640 | Manuale utente Dialogo con testo in chiaro HEIDENHAIN | 4/2014
575

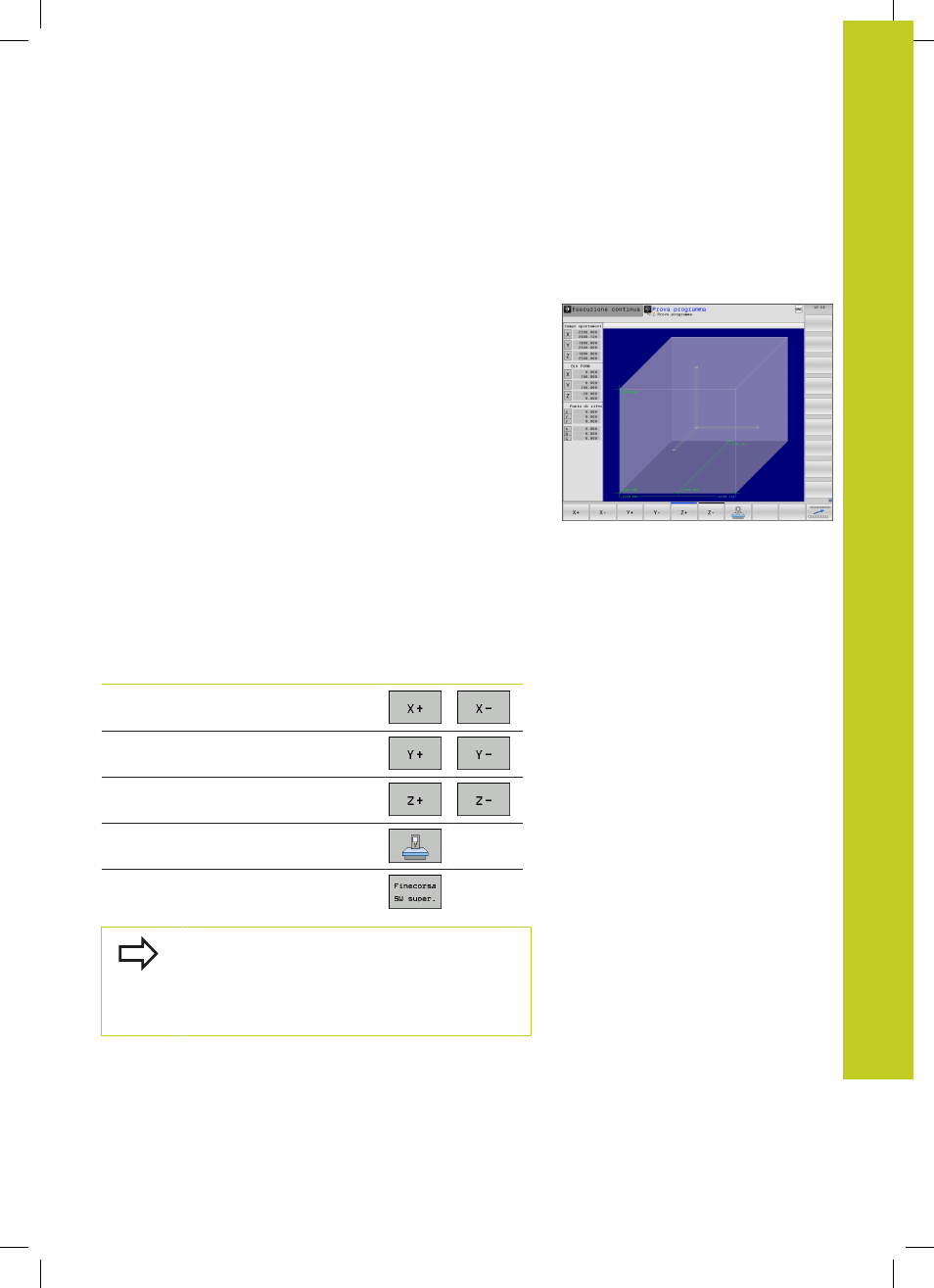

17.2 Rappresentazione del pezzo grezzo
nell'area di lavoro
Applicazione
Nel modo operativo
Prova programma, è possibile effettuare
una verifica grafica della posizione o dell’origine del pezzo grezzo
nell'area di lavoro della macchina e attivare il controllo di tale area
nel modo operativo
Prova programma: premere il softkey GREZZO
IN ZONA LAVORAZ. Con il softkey Finecorsa SW super. (2° livello
softkey) è possibile attivare o disattivare la funzione.
Un parallelepipedo trasparente rappresenta il pezzo grezzo, le cui
dimensioni sono presentate nella tabella
BLK FORM. Il TNC ricava
le dimensioni dalla definizione del pezzo grezzo del programma
selezionato. Il parallelepipedo che rappresenta il pezzo grezzo
definisce il sistema di coordinate la cui origine si trova all'interno
del parallelepipedo.
L'esatta posizione del grezzo all'interno dell'area di lavoro non è
di norma essenziale per la Prova programma. Se si attiva tuttavia il
controllo dell’area di lavoro, è necessario spostare “graficamente”
il pezzo grezzo in modo tale che quest’ultimo si trovi all’interno
dell’area di lavoro. Utilizzare a tale scopo i softkey riportati in
tabella.
È inoltre possibile attivare l'origine attuale per il modo operativo
Prova programma (vedere tabella seguente).
Funzione Softkey
Spostamento pezzo grezzo in direzione X
positiva/negativa
Spostamento pezzo grezzo in direzione Y
positiva/negativa
Spostamento pezzo grezzo in direzione Z
positiva/negativa
Visualizzazione del pezzo grezzo riferito
all'origine impostata
Attivazione o disattivazione della funzione
di controllo
Tenere presente che anche per
BLK FORM CYLINDER
viene rappresentato un parallelepipedo come pezzo
grezzo nell'area di lavoro.
In caso di impiego di
BLK FORM ROTATION non viene
rappresentato alcun pezzo grezzo nell'area di lavoro.
