La funzione PLANE: rotazione del piano di lavoro
(opzione software 1)
12.2
12
TNC 640 | Manuale utente Dialogo con testo in chiaro HEIDENHAIN | 4/2014
439
Definizione del comportamento nel posizionamento
della funzione PLANE
Introduzione
Indipendentemente dalla funzione PLANE utilizzata per definire il
piano di lavoro ruotato, le seguenti funzioni sono sempre disponibili
per il comportamento nel posizionamento:
posizionamento automatico
Selezione di possibilità di orientamento alternative (non per
PLANE AXIAL)
Selezione del tipo di trasformazione (non per
PLANE AXIAL)

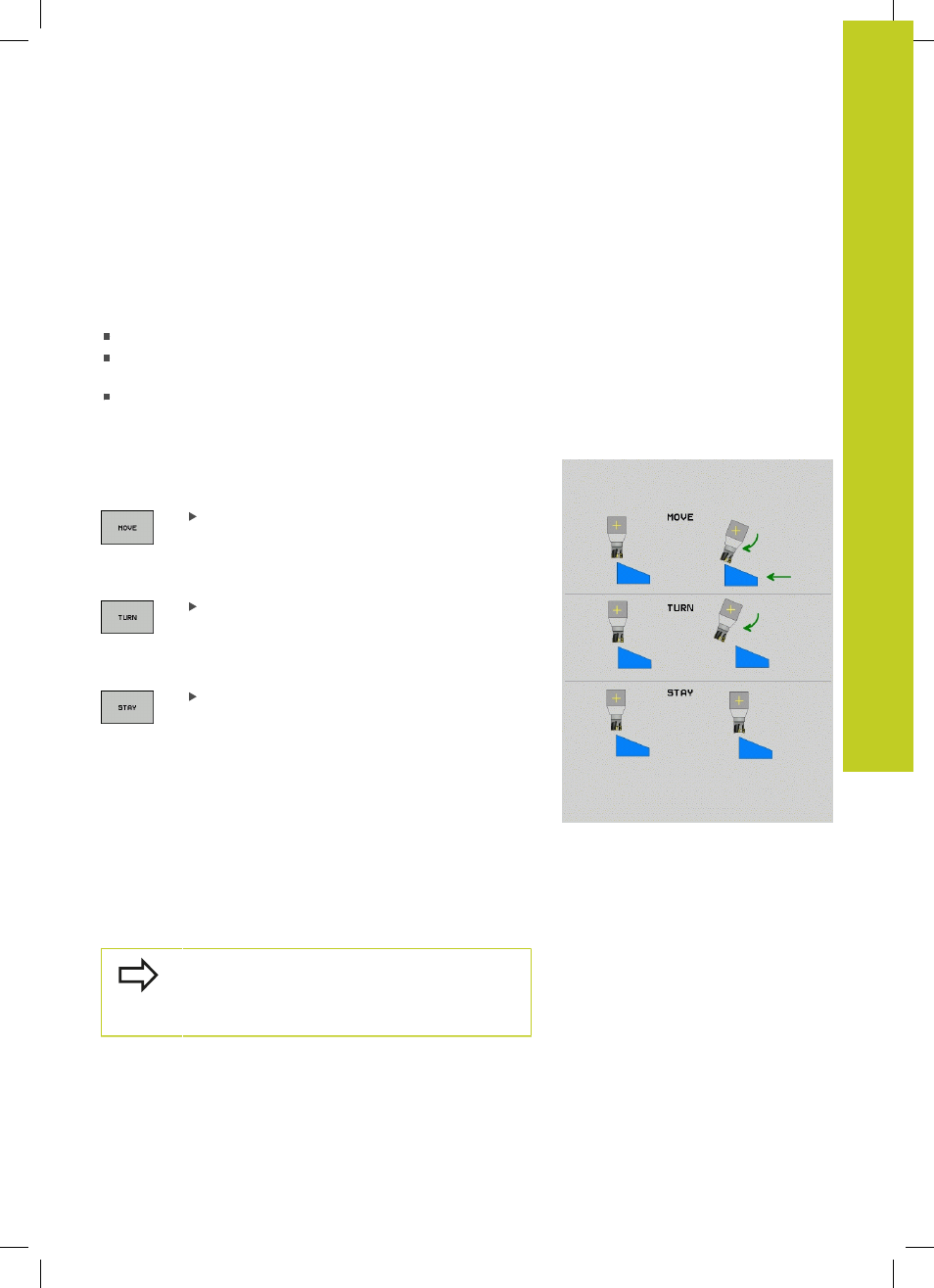

Rotazione automatica: MOVE/TURN/STAY (immissione
obbligatoria)
Dopo che tutti i parametri per la definizione del piano sono stati
inseriti, si deve definire il modo in cui gli assi rotativi si devono
orientare sui valori calcolati:
La funzione PLANE deve ruotare automaticamente
gli assi rotativi sui valori calcolati, la posizione
relativa tra pezzo e utensile rimane invariata. Il TNC
esegue un movimento di compensazione negli
assi lineari
La funzione PLANE deve orientare
automaticamente gli assi rotativi sui valori
calcolati, posizionando solo gli assi rotativi. Il TNC
non esegue
alcun movimento di compensazione
negli assi lineari
Gli assi rotativi vengono orientati con un
successivo blocco di posizionamento separato
Se si seleziona l'opzione
MOVE (funzione PLANE di rotazione con
movimento di compensazione automatico), si devono ancora
definire i seguenti due parametri
Dist. punto rotaz. da punta UT e
Avanzamento? F=.
Se si seleziona l'opzione
TURN (funzione PLANE di rotazione senza
movimento di compensazione automatico), si deve ancora definire
il seguente parametro
Avanzamento? F=.
In alternativa a un avanzamento
F definito direttamente con un
valore numerico, il movimento di orientamento può anche essere
eseguito con
FMAX (rapido) o FAUTO (avanzamento dal blocco
TOOL CALLT).
Se si impiega la funzione
PLANE AXIAL in
collegamento con
STAY, gli assi rotativi devono
essere orientati in un blocco di posizionamento
separato dopo la funzione
PLANE.
