Elaborazione di file DXF (opzione software) 7.1
7
TNC 640 | Manuale utente Dialogo con testo in chiaro HEIDENHAIN | 4/2014
259

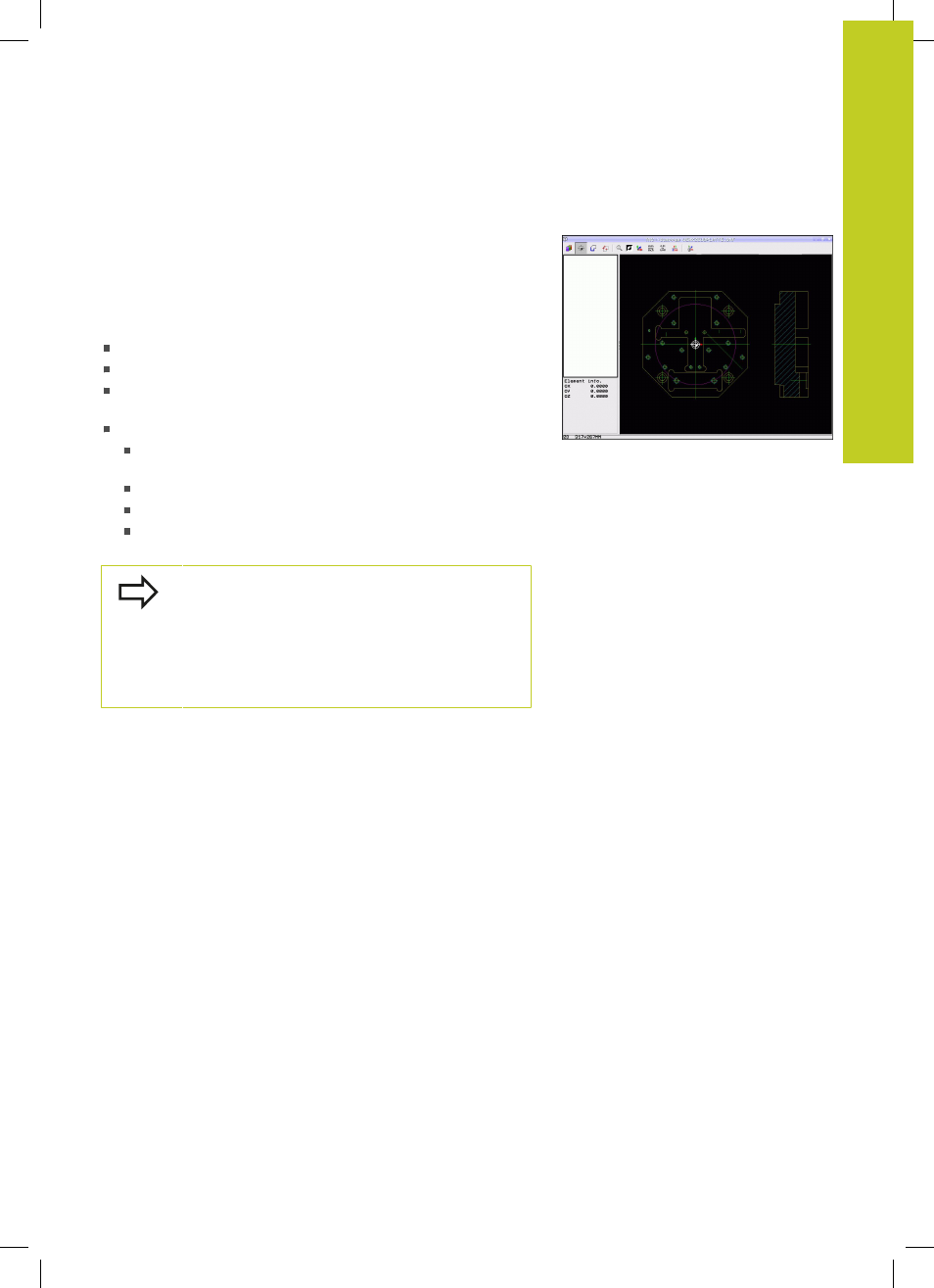

Definizione origine
Non sempre l'origine del disegno del file DXF è collocata in modo
da poter essere utilizzata direttamente come origine del pezzo.
Pertanto il TNC mette a disposizione una funzione con cui cliccando
su un elemento si può spostare su un punto conveniente l'origine
del disegno.
L'origine può essere definita sui seguenti punti:
Sul punto iniziale, finale o centrale di una retta
Sul punto iniziale o finale di un arco di cerchio
Su ciascuna transizione di quadrante o al centro di un cerchio
completo
Nel punto d'intersezione tra
retta – retta, anche se il punto d'intersezione si trova sul
prolungamento della rispettiva retta
retta – arco di cerchio
retta – cerchio completo
cerchio – cerchio (indipendentemente se cerchio parziale o
cerchio completo)
Per poter definire un'origine, si deve usare il touch-
pad della tastiera del TNC o un mouse collegato
tramite USB.
L'origine può essere modificata anche se il profilo è
stato già selezionato. Il TNC calcola i dati effettivi solo
quando il profilo selezionato viene memorizzato in un
programma.
