La funzione PLANE: rotazione del piano di lavoro
(opzione software 1)
12.2
12
TNC 640 | Manuale utente Dialogo con testo in chiaro HEIDENHAIN | 4/2014
431

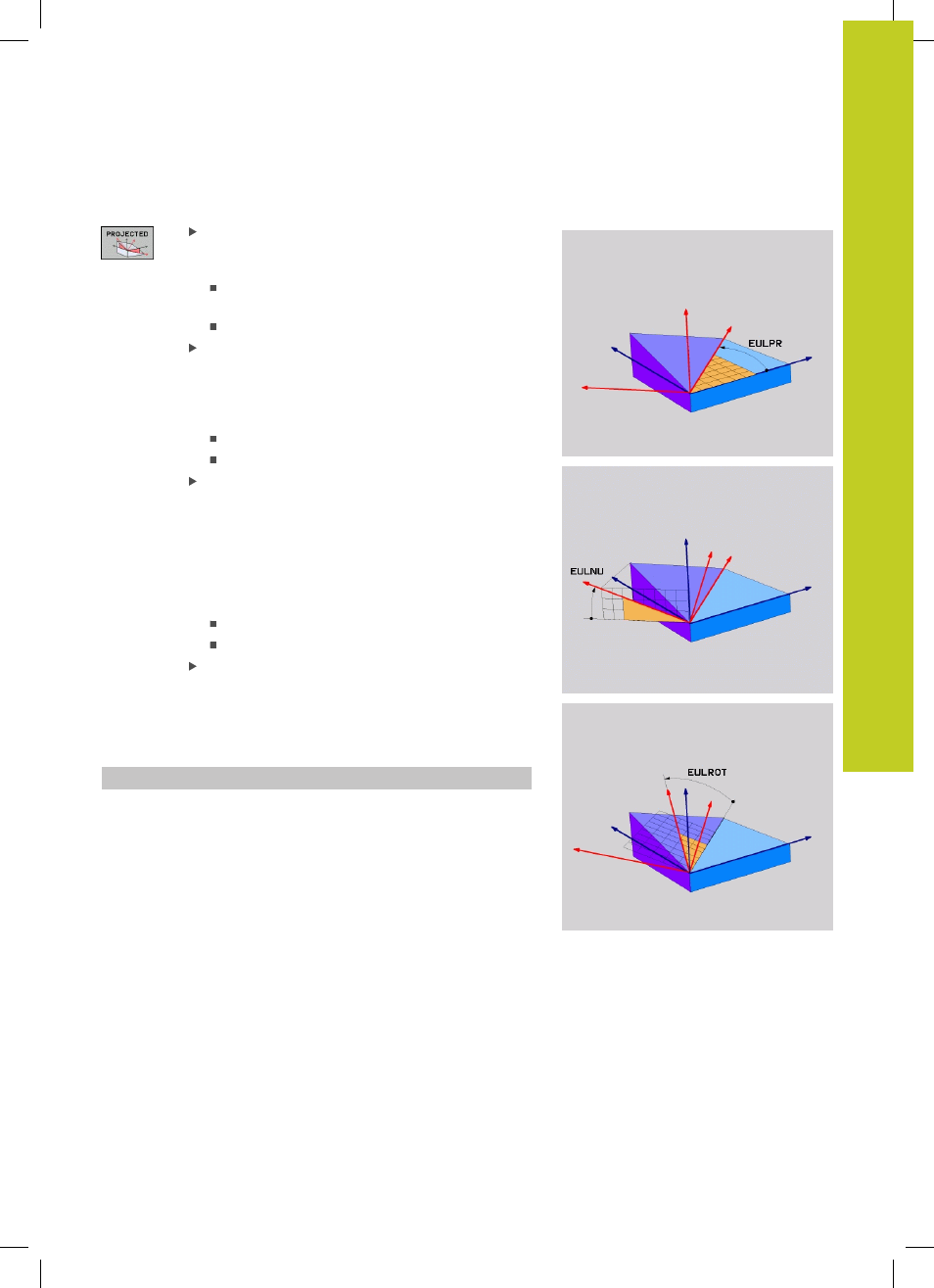

Parametri di immissione
Angolo rotaz. piano di coordinate principale?:
angolo di rotazione
EULPR intorno all'asse Z
(vedere figura in alto a destra). Attenzione:
il campo di immissione è da -180.0000° a
180.0000°
l’asse 0° è l’asse X
Angolo di rotaz. asse utensile?: angolo di
rotazione
EULNUT del sistema di coordinate
intorno all'asse X orientato con l'angolo di
precessione (vedere figura in centro a destra).
Attenzione:
il campo di immissione è da 0° a 180.0000°
l’asse 0° è l’asse Z
Angolo ROT del piano ruotato?: rotazione
EULROT del sistema di coordinate orientato
intorno all'asse Z orientato (corrisponde a una
rotazione con il ciclo 10 ROTAZIONE). Attraverso
l’angolo di rotazione si può determinare in modo
semplice la direzione dell’asse X nel piano di
lavoro ruotato (vedere figura in basso a destra).
Attenzione:
il campo di immissione è da 0° a 360.0000°
l’asse 0° è l’asse X
Continuare con le caratteristiche di
posizionamento, vedere "Definizione del
comportamento nel posizionamento della funzione
PLANE", Pagina 439
Blocco NC
5 PLANE EULER EULPR45 EULNU20 EULROT22 .....
