La funzione PLANE: rotazione del piano di lavoro

(opzione software 1)

12.2

12

TNC 640 | Manuale utente Dialogo con testo in chiaro HEIDENHAIN | 4/2014

427

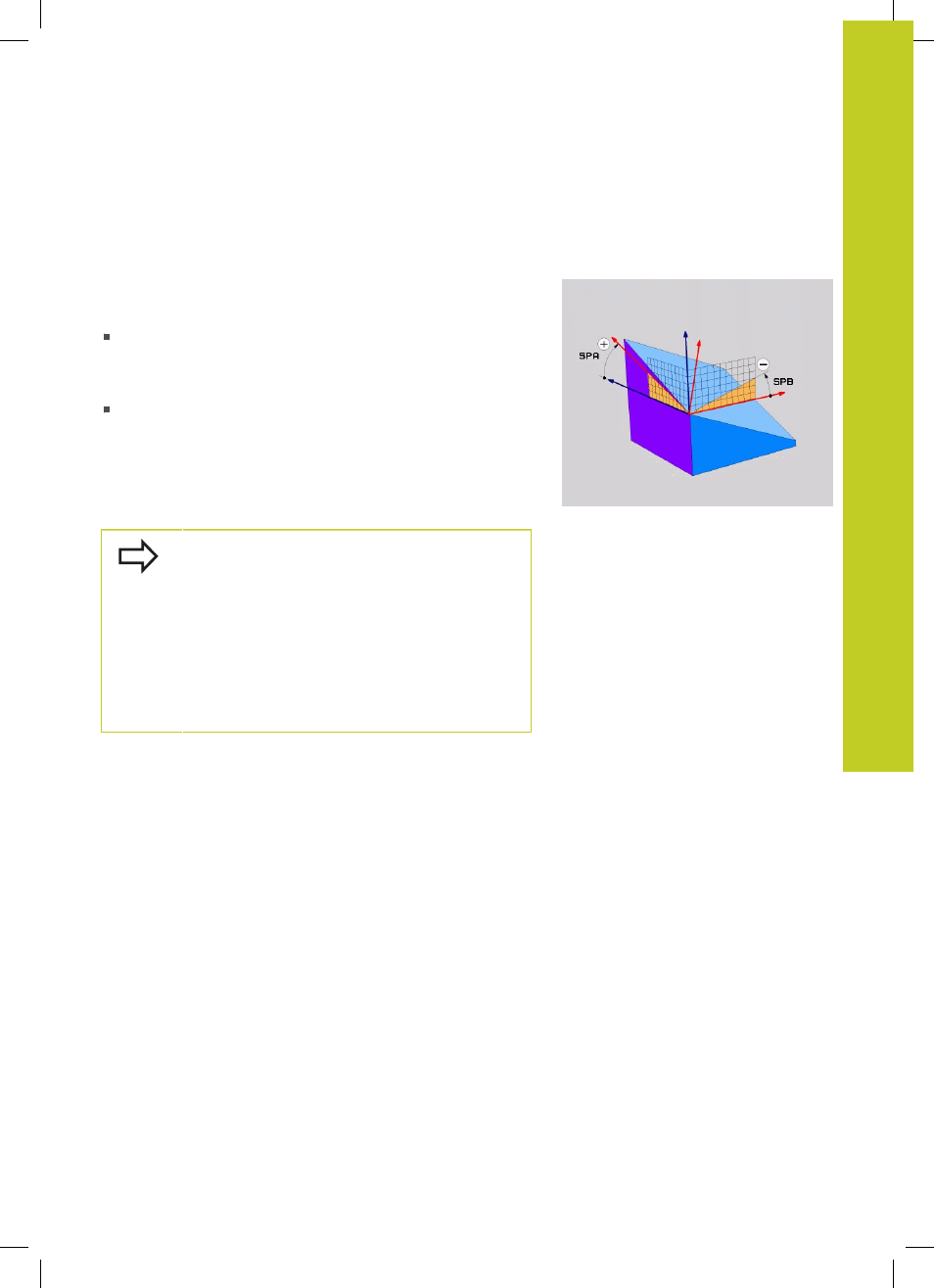

Definizione del piano di lavoro mediante angoli solidi:
PLANE SPATIAL

Applicazione

Gli angoli solidi definiscono un piano di lavoro utilizzando fino a tre
rotazione intorno al sistema di coordinate, per il quale esistono due
punti di vista che determinano sempre lo stesso risultato.

Rotazioni intorno al sistema di coordinate fisso della
macchina:

l'ordine delle rotazioni avviene prima intorno all'asse

macchina C, poi intorno all'asse macchina B, e infine intorno
all'asse macchina A.

Rotazioni intorno al relativo sistema di coordinate orientato:

l'ordine delle rotazioni avviene prima intorno all'asse macchina
C, poi intorno all'asse ruotato B, e infine intorno all'asse
ruotato A. Questo punto di vista è di norma più semplice da
comprendere, in quanto le rotazioni del sistema di coordinate
vengono eseguite più facilmente tenendo fermo un asse
rotativo.

Prima della programmazione

Si devono definire sempre tutti i tre angoli solidi

SPA,

SPB e SPC, anche se uno degli angoli è 0.
Il funzionamento è conforme al ciclo 19, qualora
le immissioni vengano impostate nel ciclo 19 lato
macchina sull'angolo solido.

Descrizione dei parametri per il comportamento
nel posizionamento: vedere "Definizione del
comportamento nel posizionamento della funzione
PLANE", Pagina 439
.
