Programmazione: conferma dati da file DXF o profili con testo in chiaro
7.1 Elaborazione di file DXF (opzione software)
7
254
TNC 640 | Manuale utente Dialogo con testo in chiaro HEIDENHAIN | 4/2014
7.1 Elaborazione di file DXF (opzione
software)

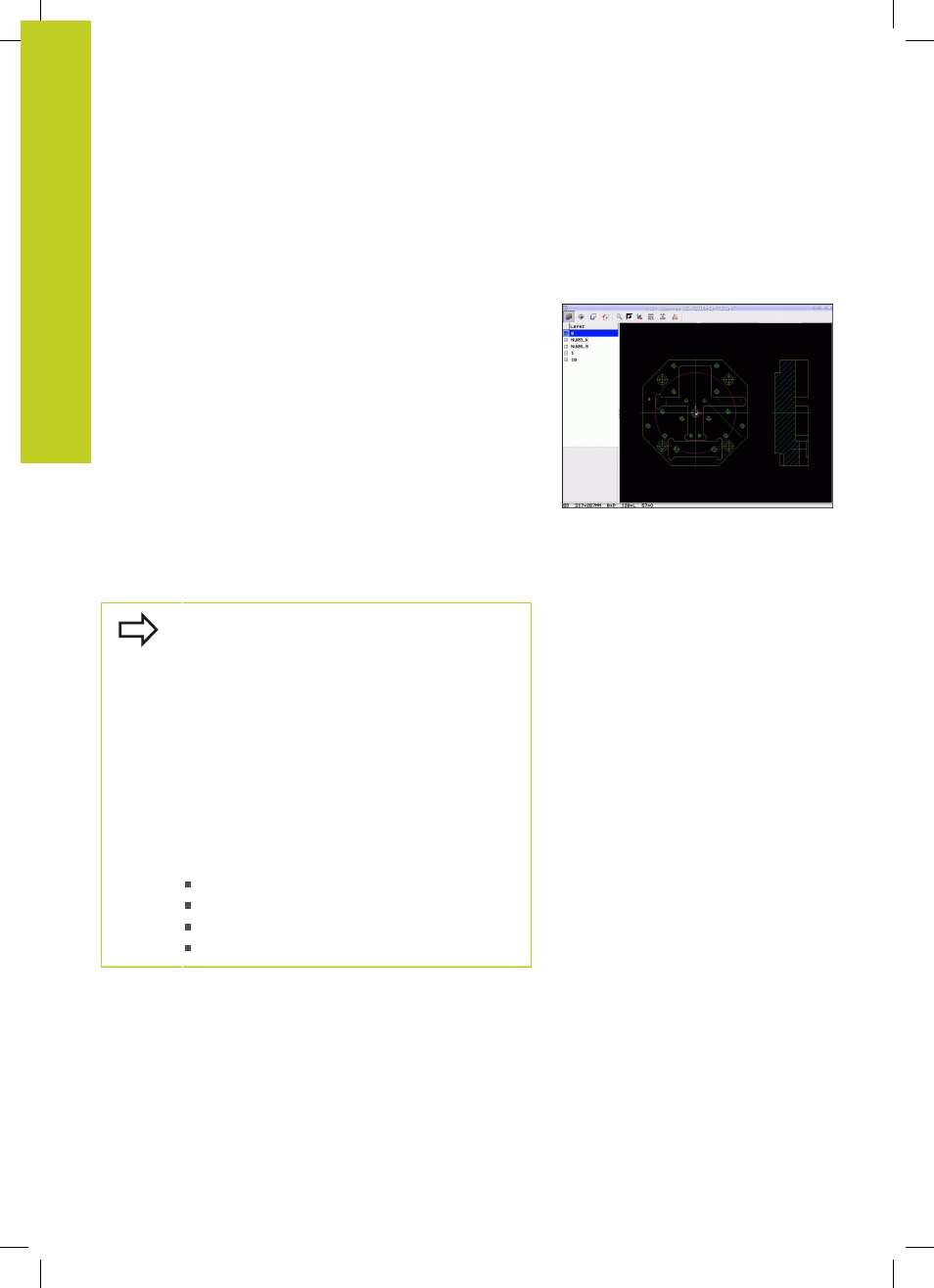

Applicazione
I file DXF generati su un sistema CAD possono essere aperti
direttamente sul TNC, per estrarre da essi profili o posizioni di
lavorazione e memorizzarli come programmi con dialogo in chiaro
oppure come file di punti. I programmi con dialogo in chiaro ricavati
dalla selezione di profili possono essere eseguiti anche su controlli
TNC meno recenti, poiché i programmi di profilo contengono solo
blocchi
L e CC/C.
Se si utilizzano file DXF nel modo operativo
Editing programma,
il TNC genera di default programmi di profilo con estensione di
file
.H e file di punti con estensione .PNT. Se si utilizzano file DXF
nel modo operativo smarT.NC, il TNC genera di default programmi
di profilo con estensione
.HC e file di punti con estensione .HP.
Nel dialogo di memorizzazione è tuttavia possibile selezionare
liberamente il tipo di file. Il profilo selezionato o le posizioni di
lavorazione selezionate possono essere archiviati anche nella
memoria intermedia del TNC per inserirli poi direttamente in un
programma NC.
Il file DXF da elaborare deve essere memorizzato sul
disco fisso del TNC.
Prima dell'immissione nel TNC verificare che il
nome del file DXF non contenga spazi oppure
caratteri speciali non ammessi vedere "Nomi dei file",
Pagina 108.
Il file DXF da aprire deve contenere almeno un layer.
Il TNC supporta il formato DXF più diffuso R12
(corrispondente a AC1009).
Il TNC non supporta il formato DXF binario. Quando
si genera il file DXF dal programma CAD o disegno,
assicurarsi di memorizzare il file in formato ASCII.
I seguenti elementi DXF sono selezionabili come
profilo:
LINE (retta)
CIRCLE (cerchio completo)
ARC (arco di cerchio)
POLYLINE (polilinea)
